如何在设计树上显示零件的长宽高

2019-2-24 21:26| 发布者: wangchaofeng| 查看: 1228| 评论: 0

摘要: 有时候我们希望在设计树上能够显示零件的长宽高,可以通过将长宽高的变量名赋值给零件属性来实现,实现方法如下:="L=" Shape1\Sizebox\Length将对应的公式填入属性菜单中的代号一栏中Shape属性点击零件特征右键属性 ...
有时候我们希望在设计树上能够显示零件的长宽高,可以通过将长宽高的变量名赋值给零件属性来实现,实现方法如下:

="L="& Shape1\Sizebox\Length

将对应的公式填入属性菜单中的代号一栏中
Shape属性点击零件特征右键属性进行查看
在零件属性菜单代号中填入:
="L="& Shape1\Sizebox\Length
="W="& Shape1\Sizebox\Width
="H="& Shape1\Sizebox\Height

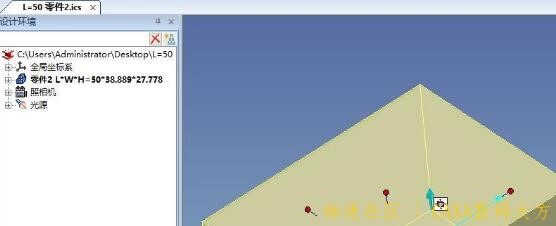

显示效果如图所示

此时零件的长宽高信息可以在设计树上显示出来了
