三维球的基本操作

2019-2-28 19:02| 发布者: wangchaofeng| 查看: 6465| 评论: 0

摘要: 三维球是一个非常杰出和直观的三维图素操作工具。作为强大而灵活的三维空间定位工具,它可以通过平移、旋转和其它复杂的三维空间变换精确定位任何一个三维物体;同时三维球还可以完成对智能图素、零件或组合件生成拷 ...

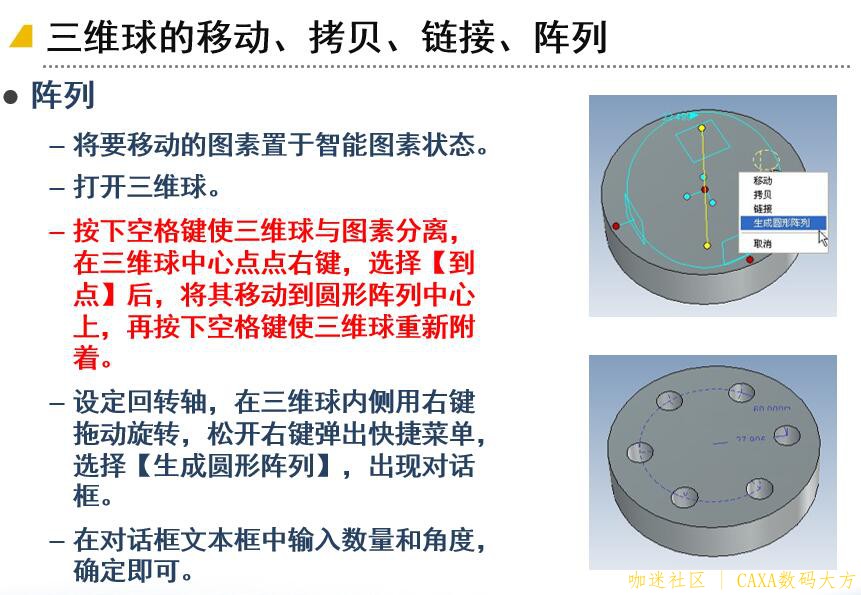

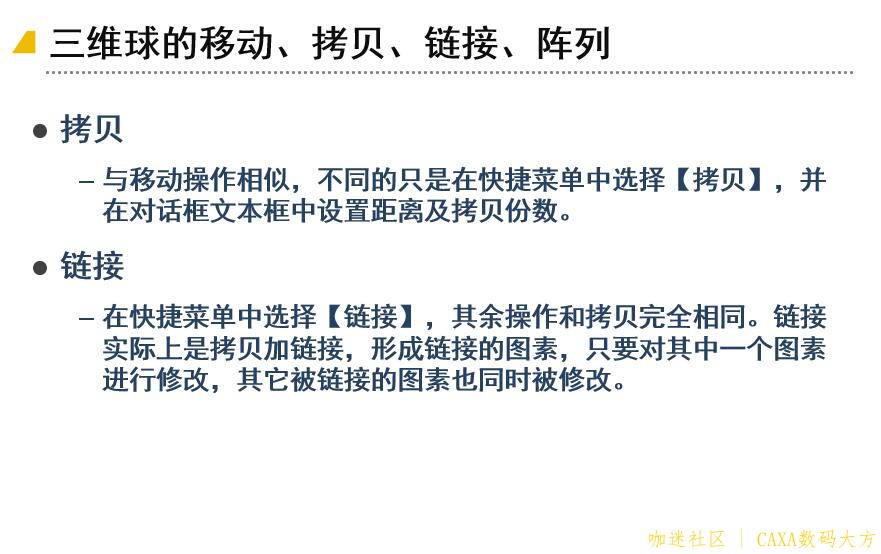

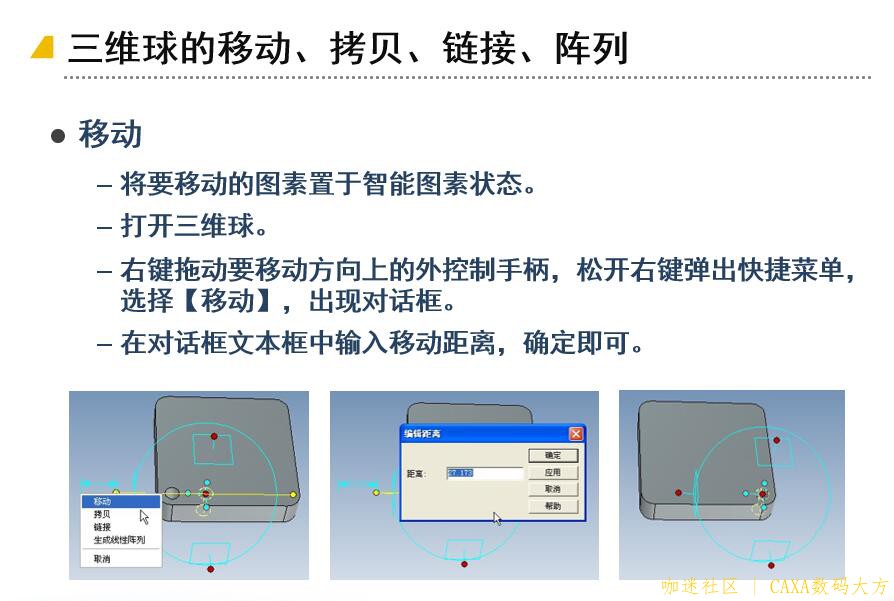

三维球是一个非常杰出和直观的三维图素操作工具。作为强大而灵活的三维空间定位工具,它可以通过平移、旋转和其它复杂的三维空间变换精确定位任何一个三维物体;同时三维球还可以完成对智能图素、零件或组合件生成拷贝、直线阵列、矩形阵列和圆形阵列的操作功能。
三维球可以附着在多种三维物体之上。在选中零件、智能图素、锚点、表面、视向、光源、动画路径关键帧等三维元素后,可通过单击快速启动栏上的三维球工具按钮打开三维球,使三维球附着在这些三维物体之上,从而方便的对它们进行移动、相对定位和距离测量。

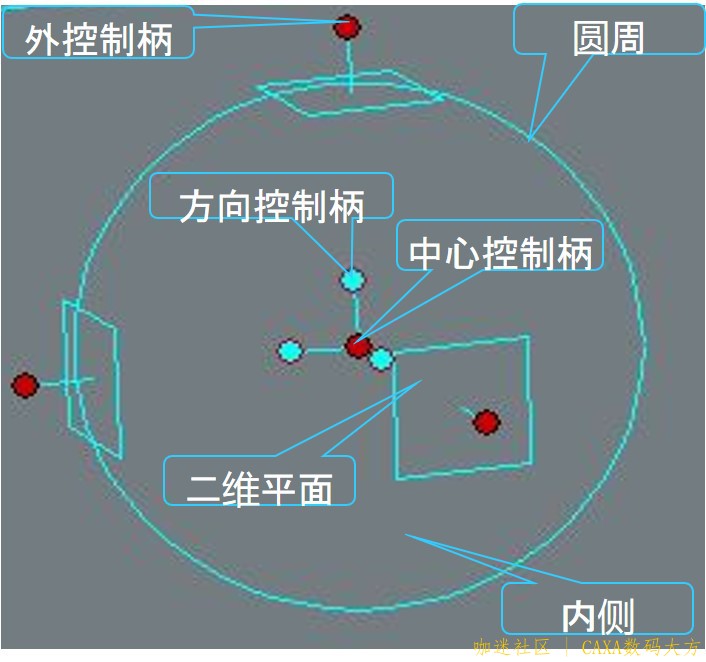

三维球的构造:

三维球的操作方式:

在三维球内侧拖动,进行自由旋转(在允许无约束旋转条件下)。

  1. 在圆周上拖动,绕过中心的虚拟轴旋转。
  2. 设定回转轴,在内侧拖动,绕回转轴旋转。
  3. 在中心点上单击右键,选择到点方式。
  4. 在方向控制柄上单击右键,选择方向定位方式。
  5. 在二维平面上拖动,沿指定的二维平面移动。
  6. 拖动外控制手柄,沿指定轴线性移动。
