caxaCAE网格化的问题

[复制链接]

59

主题

535

帖子

4706

积分

高级会员

Rank: 4

积分
4706
发表于 2017-9-2 13:57:08 | 显示全部楼层 |阅读模式

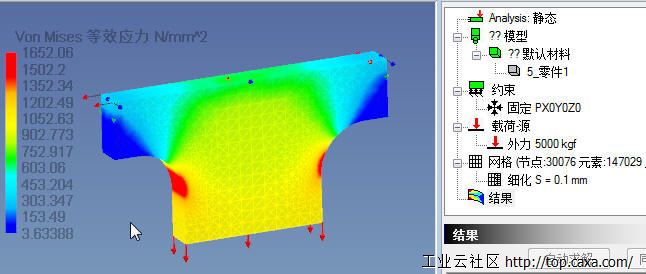

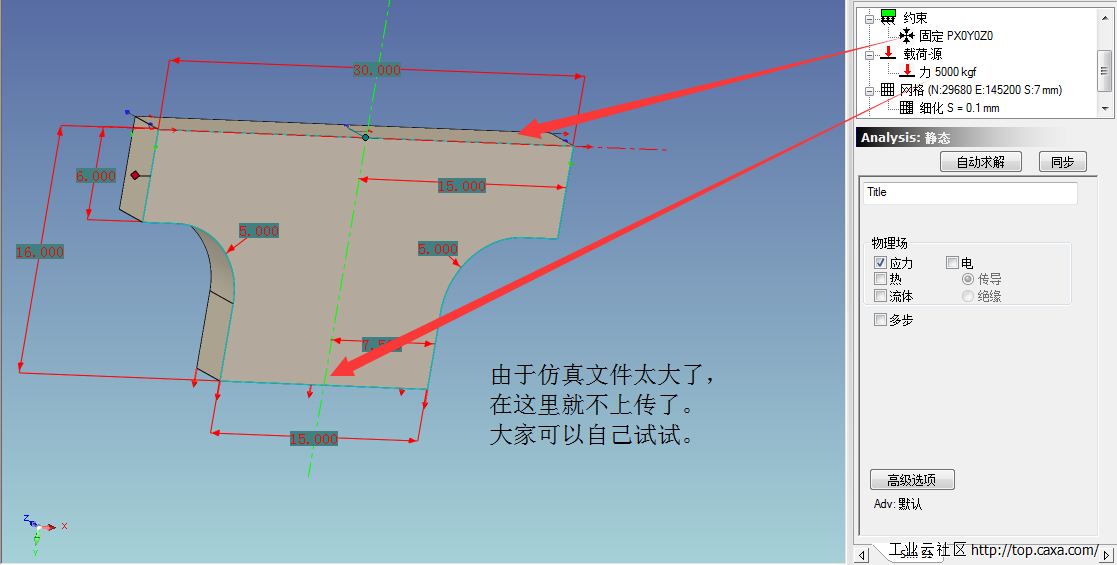

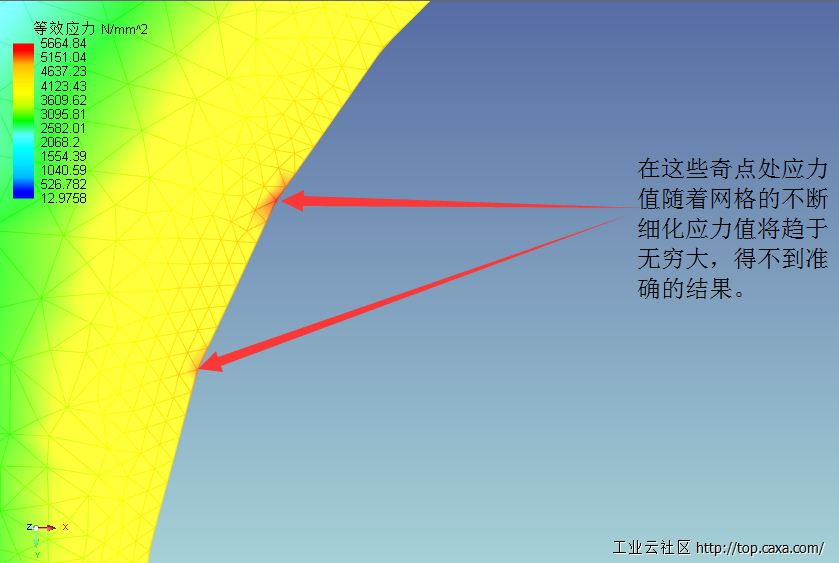

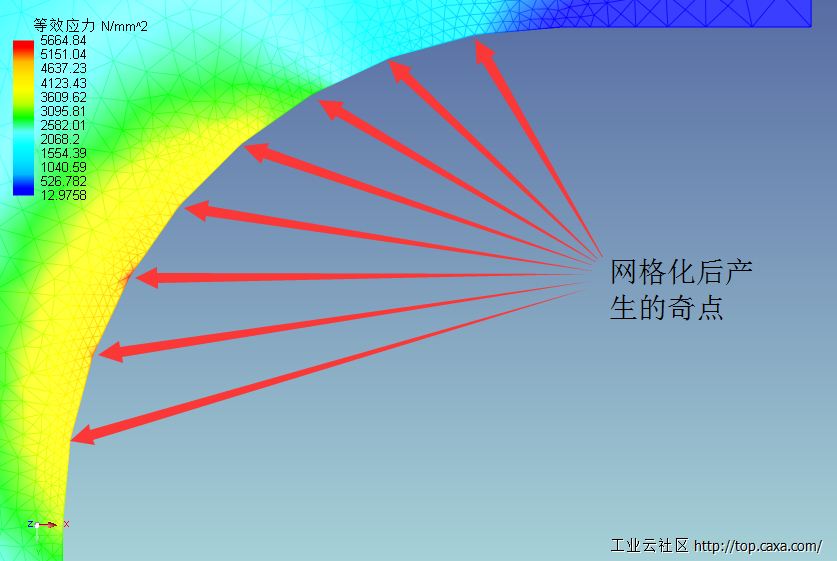

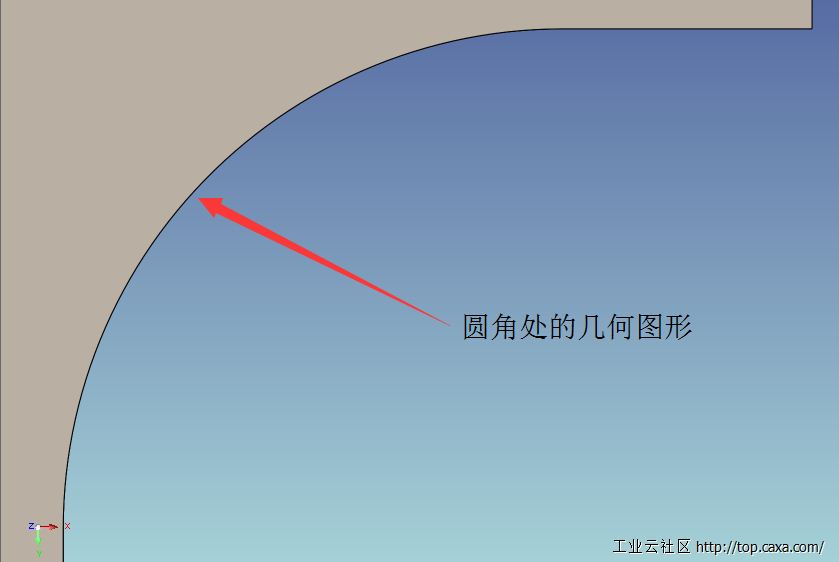

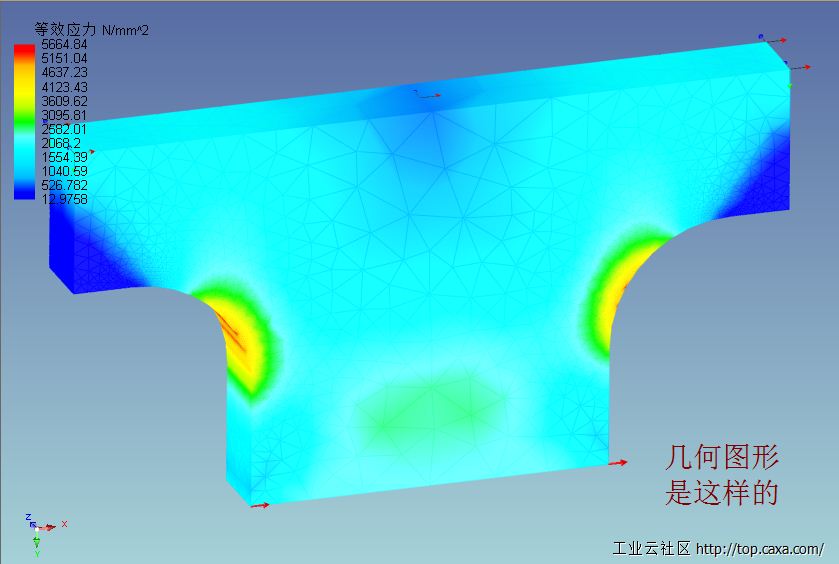

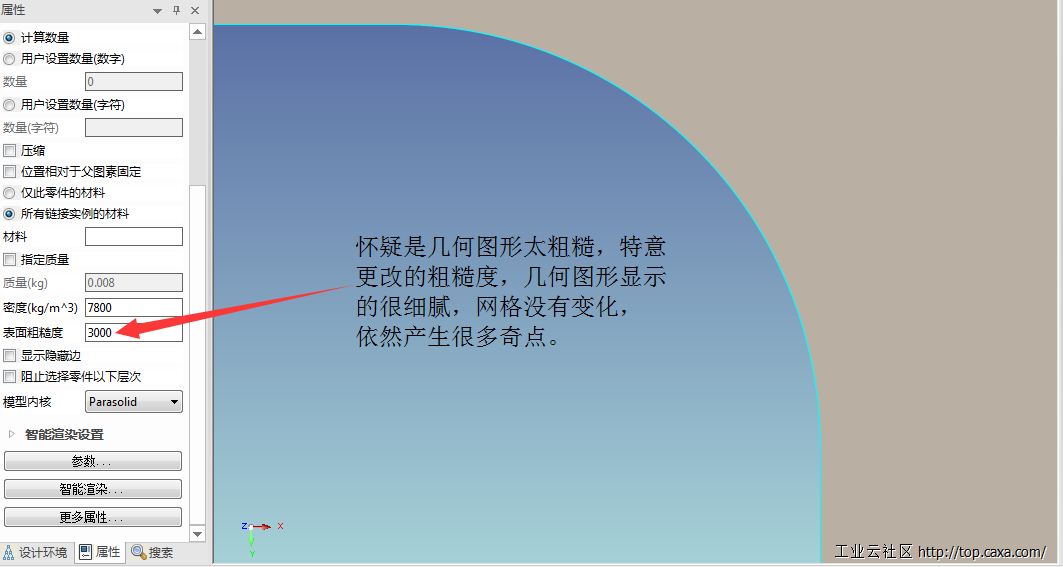

  在对圆角或圆形轮廓零件网格化的时候总是产生很多奇点,在这些奇点附近应力值会趋于无穷大请问这样的问题如何解决?具体见下面的图片。






CAXA-学习群 279708004
caxa实体设计动画群 346670340
CAXA CAE+CAXA 3D学习群543032153
回复

使用道具 举报

7

主题

39

帖子

197

积分

注册会员

Rank: 2

积分
197
发表于 2017-9-6 07:53:55 | 显示全部楼层
回复 支持 反对

使用道具 举报

17

主题

299

帖子

1746

积分

高级会员

Rank: 4

积分
1746
发表于 2017-9-6 18:51:19 | 显示全部楼层
期待CAXAcae更好,学习中
回复 支持 反对

使用道具 举报

59

主题

535

帖子

4706

积分

高级会员

Rank: 4

积分
4706
 楼主| 发表于 2017-9-6 12:17:06 | 显示全部楼层
回复 2楼大长经的帖子

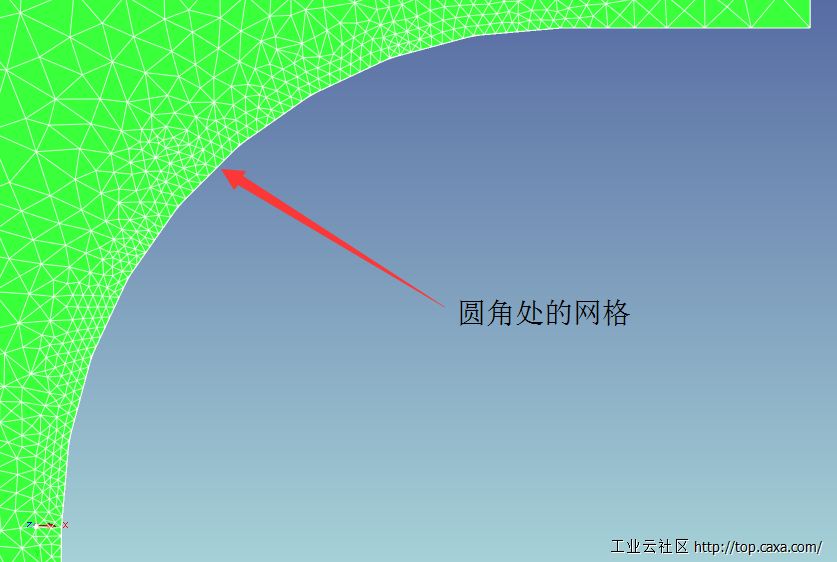

圆角处 网格还不够细密 进一步逐渐细密网格 再试试 关注的部位 网格越细密 越接近真实情况

CAXA-学习群 279708004
caxa实体设计动画群 346670340
CAXA CAE+CAXA 3D学习群543032153
