出个题给大家练练脑—补左视图

[复制链接]

111

主题

1596

帖子

5万

积分

超级版主

Rank: 8Rank: 8

积分
59150

咖迷社区专家(CAXA)

QQ
发表于 2011-5-27 17:54:00 | 显示全部楼层 |阅读模式

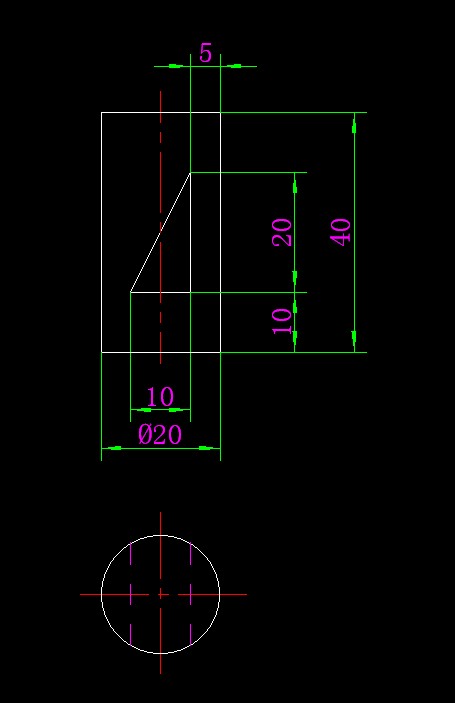

图示在圆柱体中间挖一个贯通的直角三角形孔,按图中给定的尺寸补画左视图。(注意:上传截图时请将实线和虚线区分明显一点)

jpg

jpg
   OO═══∩═══OO
                ╭╬╮             ◢
▁╭--▅▇□□█▇▆▅▃▃▂▂▂(╳█╮
    ╰══-_CAXA_∠════  ▔▔▔~~~~~~~~~~
                 ╙O      ╙O
回复

使用道具 举报

15

主题

139

帖子

356

积分

注册会员

Rank: 2

积分
356
QQ
发表于 2011-5-27 19:55:00 | 显示全部楼层

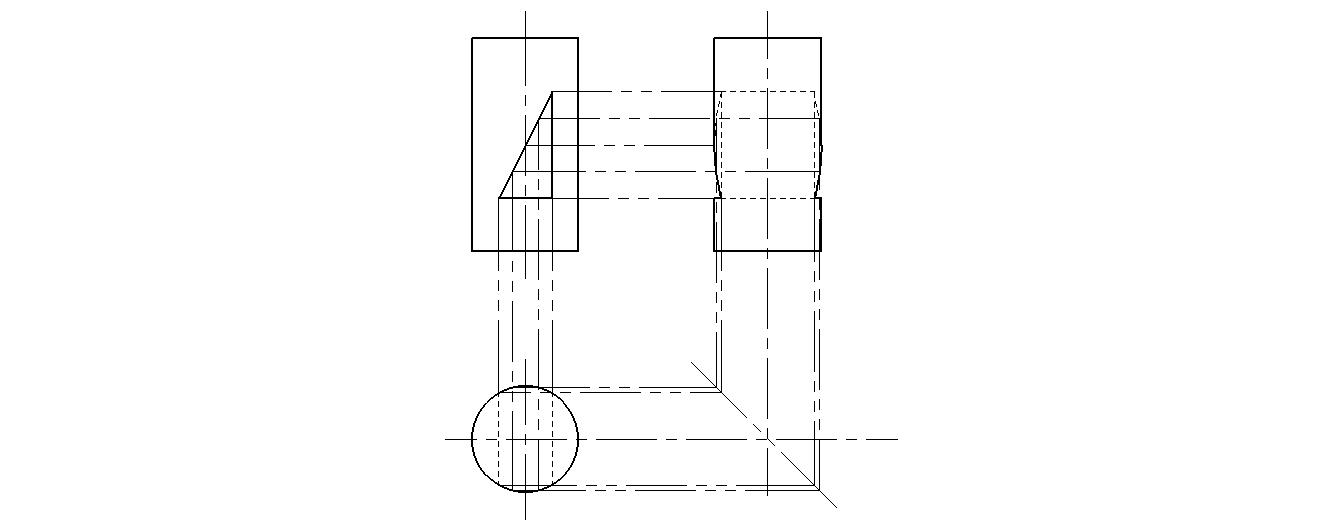

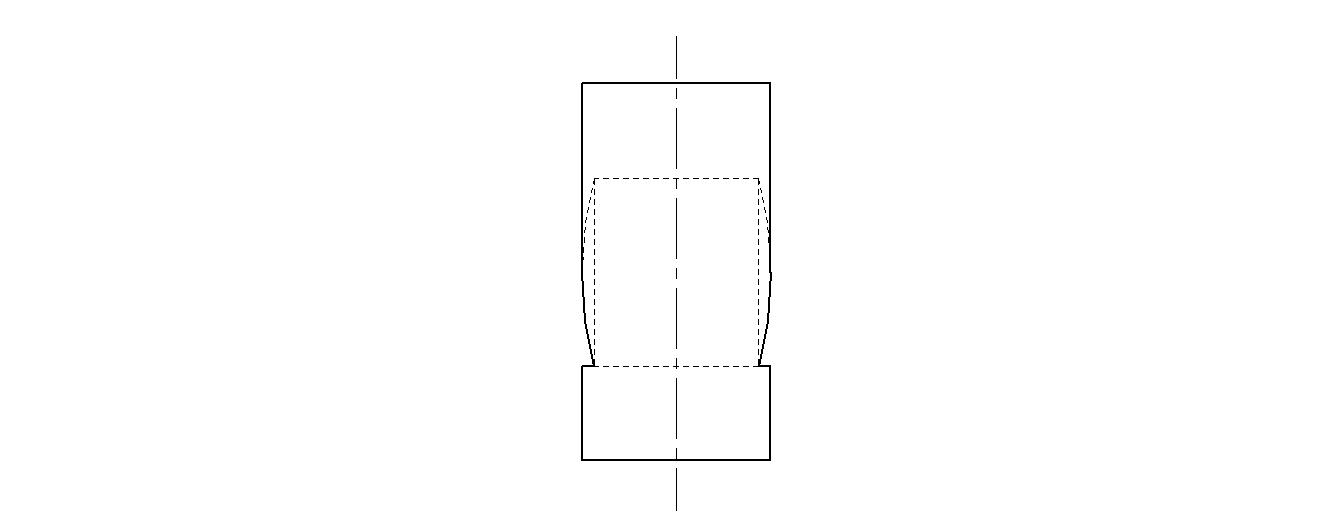

抢个沙发~请大家指正
