扫描的特殊应用:绘制弯管上的滚花和波纹

[复制链接]

30

主题

798

帖子

3162

积分

高级会员

Rank: 4

积分
3162
QQ
发表于 2013-6-21 10:22:47 | 显示全部楼层 |阅读模式

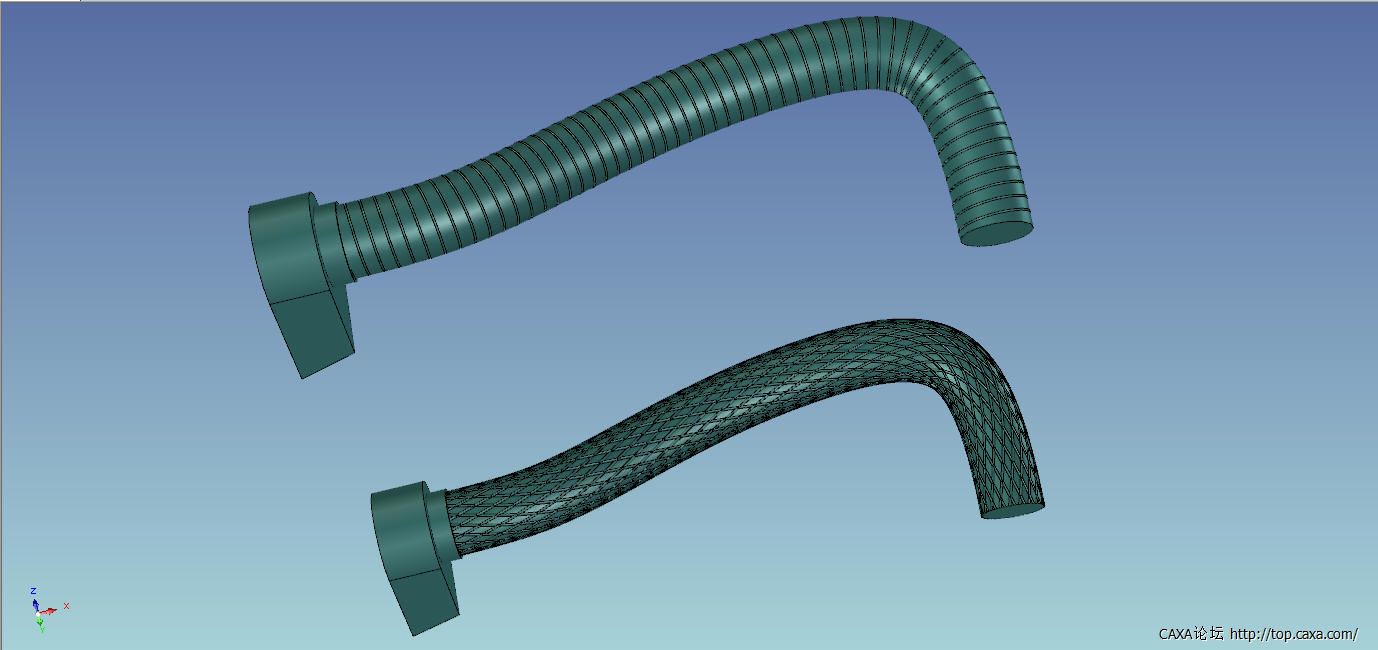

    日常生活着一些注塑件上的圆柱面,锥面(实际上,硬料机加工件,一些是使用滚花机滚出来的),特别是弯曲扭曲管道上的滚花和波纹管的波纹,很多人可能认为是贴图。实际是用扫描搞出来的。正好我的一个模型零件上要用到这中绘制方法,这里给大家展示一下。具体办法请下载源文件查看。

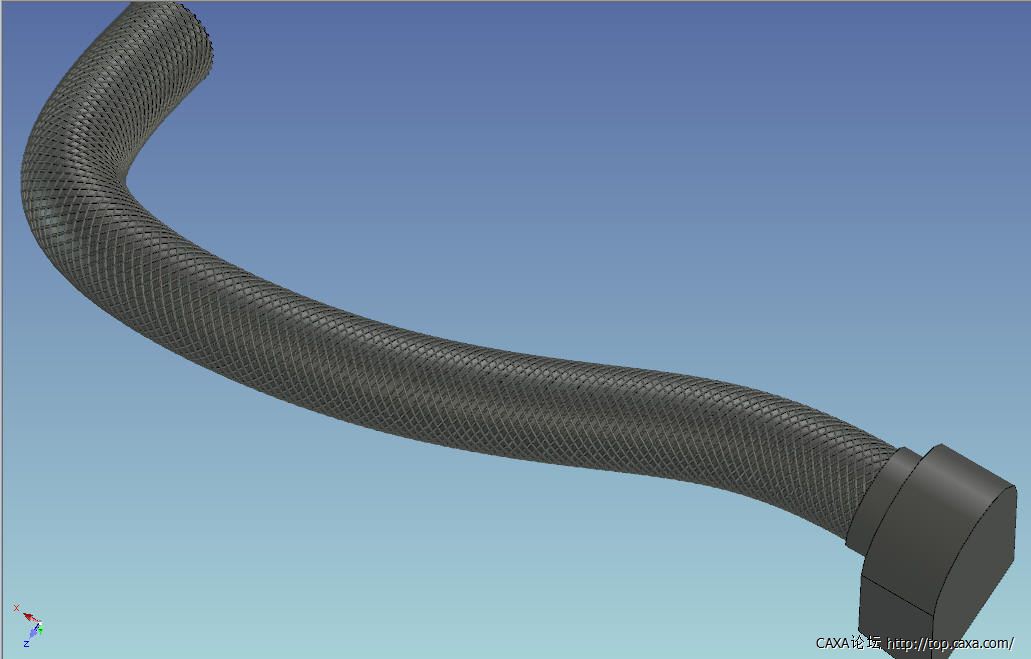

    附件只是大致示例,如果你想搞得更真实些,请调节它草图截面和草图阵列的间距和扫描控制面板内的旋转扭曲角度。注意草图的原点位置可能需要定位到与3D曲线重合,需要大家验证一下。(注意:附件需要使用实体设计2013R2 才能 打开


这是示例文件(需要2013R2测试版及以上版本才能打开啊)
