西安煤矿机械有限公司-CAXA 电子图板应用案例

公司概况

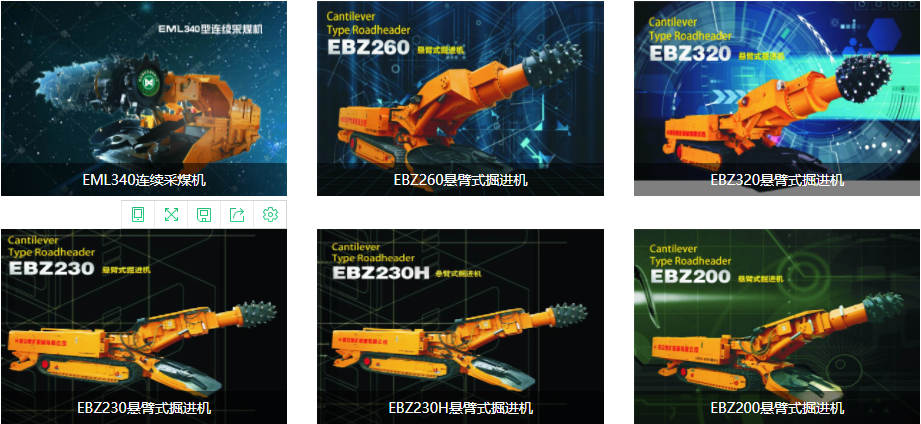

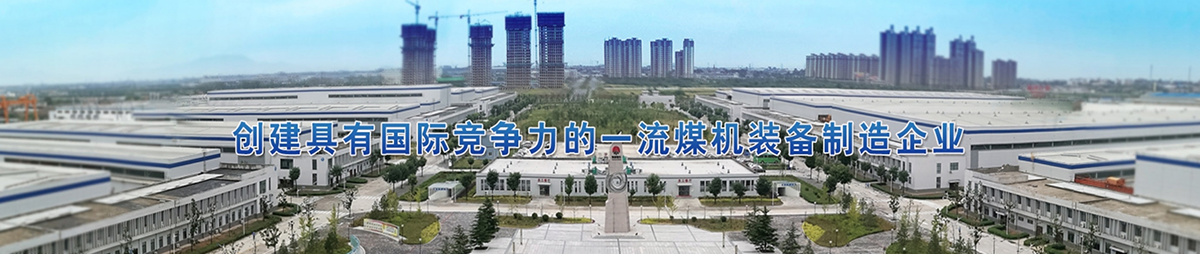

西安煤矿机械有限公司（以下简称西煤机）是我国集采煤机、掘进机、矿井提升专用设备智能化研究的大型国有高新技术企业。公司坐落于西安，现有员工1400余人，其中工程技术人员300余人，高级工程师及以上职称50余人。公司产值10个亿左右，主营产品有采煤机、掘进机、防爆电气产品、矿井专用设备、矿用通讯设备、工程机械及其配件等。

西煤机在煤机装备行业中排名前列，在采煤机、掘进机品类当中排行业前三。其产品先后被评为省、部 “优质产品”，“国家银质奖”、“陕西省名牌产品”， 国家能源煤矿采掘机械装备研发（实验）中心、博士后科研工作站、陕西省煤矿机电工程技术研究中心、院士专家工作站、西安市“高技能人才培养基地”等先后落户企业。公司自主研制的智能化交流电牵引采煤机，填补了国内综采工作面无人化连续推进的空白，可替代同等功率的进口采煤机。

项目概况

公司从2008年至今持续和CAXA合作，全面上线了CAXA PLM+CAD+CAPP系列软件，其中CAD应用了70多个节点。西煤机的设计模式是机电一体化的大型装备行业企业，整个信息化过程CAXA数码大方都有参与其中。它以两大主线、四大系统融合贯通要求，CAXA PLM系统作为核心关键，有效支撑了企业精细化管理应用，有效保障了信息标准化体系和信息安全管理体系。

西煤机持续应用CAXA 电子图板的工具软件，不断深化管理系统与CAXA的合作，并在2021年成功替换SmarTeam PDM+CAXA V5CAPP系统，并将历史数据全部迁移应用，同时实践验证和优化了PLM方案产品，满足行业应用。作为公司典型重点项目的实施推进，积累了对大项目实施管控和高质量交付的经验，促进项目实施规范标准化对标。

西煤机是CAXA CAD电子图板2007的老用户，随着公司的发展，公司采购了许多新的设备与操作系统，核心痛点就在于老的07版电子图板无法全面适配和兼容新的硬件与操作系统，例如新的4K显示屏、Win10操作系统等。另一个核心痛点就是对新的PLM的对接，由于西煤机升级了新的CAXA PLM系统，所以也需要配套升级新的二维绘图工具软件。

实际上本项目涉及到的产品除了电子图板，还有CAXA 工艺图表、CAXA PLM系统管理、ERP集成等，本次主要介绍2D电子图板。

应用情况

西煤机日常近60多人进行产品设计和浏览审图，工作人员每天使用电子图板时长达到八小时，基本上只要不出差就会实时登录使用。主要应用于的目标产品：采煤机、掘进机、配套工装，设计模型一般包括几十个零部件。

西煤机的软件应用有以下特点：

产品体积大，生产批量很小，生产周期长，属于典型的多品种小批量生产。产品属于定制化的重型煤矿机械，交货期短，且插单现象频发，产品结构复杂，材料、工艺特殊，工序多、涉及专业范围广，团队在机电一体化设计方面有丰厚的经验。品种多， 周期长，难于做到对生产过程的实时管控。

设计模式有两种：

新订单设计模式。结合CAXA PLM管理系统，由设计人员根据订单信息在CAXA电子图板中/EDA软件进行研发设计。设计完成后导入CAXA PLM系统自动提取生成新的设计BOM，并完成图纸的审批、签字、归档、下发。

工程订单设计模式。由于西煤机应用CAXAPLM已经很多年，搭建起了非常完善的产品库，那么由设计人员根据订单信息在CAXA PLM系统创建新订单产品，同时在系统内查找类似订单BOM和图纸，复制此订单中BOM的所有图纸，将系统中总图出库。在线下CAXA电子图板/CDA软件中进行改型设计，设计完成后导入CAXA PLM系统自动提取生成新的设计BOM，并完成图纸的审批、签字、归档、下发。

用户评价：

在多年的应用中，西煤机给与CAXA CAD电子图板非常高的评价，并认为他们要的2D工具就是电子图板这样的产品。此外，用户还帮我们总结出本案例电子图板软件应用的价值：

Ø  符合企业使用习惯，易学易用，操作便利；

Ø  利用软件中的模块化构件及图库设计，效率高，简便；

Ø  严格按照企业的规范定义模板，同时标注等符合国标；

Ø  设计变更频繁，通过文件比较，很快能做版本的审核工作；

Ø  支持企业新购最新64位操作系统，高清分辨率显示器，交互体验好；

Ø  对接PLM系统，通过其余编码工具的标准集成接口，快速、准确引用物料库中的编码信息，提升规范，提升信息的一致性；

最后，用户对CAXA软件的评价主要集中在三方面

1.      作为多年的老用户，对CAXA电子图板软件表示认可。西煤机自己在做国产化的产品，所以也支持国产软件，也愿意伴随CAXA同步成长;

2.      CAXA公司具备本地化服务，不管是在电子图板的应用上，还是在PLM项目实施中，都能体现专业度和服务态度对CAXA整体团队表示赞扬；

3.      在企业业务深化应用和发展过程中，CAXA提供的新方案平台，成功替换SmarTeam PDM+CAXA V5CAPP系统，并将历史数据全部迁移应用，平稳过渡，满足企业常态化应用；
