大河数控机床:CAXA PLM优化企业信息管理

2010-03-09    作者:    来源:

一、企业背景

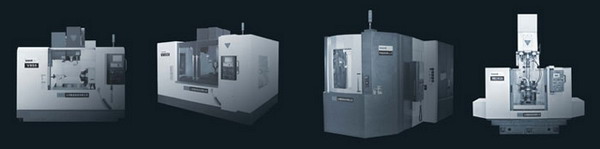

宁夏银川大河数控机床有限公司地处宁夏银川市,大河数控机床有限公司(原大河机床厂)是国内生产加工中心最早的厂家之一。 经过四十年多年的奋斗,在金属切削机床设计、开发和制造上积累了丰富的经验,成为全国机床工具行业三十二家骨干企业之一,是设计、制造具有国内外先进水平的立、卧式加工中心、数控珩磨机床、数控组合和专用机床及立式钻床的国家大型二类企业,为国内及世界五大洲六十多个国家和地区提供各类机床6万余台,在国内外市场享有极高声誉。

应用软件:10节点CAXA图文档、15套CAXA电子图板、2套CAXA实体设计、3套CAXA工艺图表、1套CAXA工艺汇总表。

二、应用需求:

1、历史图纸很混乱,很多图纸都是纸质图纸,几次搬家过程中,造成图纸的混乱,查找不方便。

2、电子文档目前现状是存放在设计人员各自的电脑上。曾经丢失过整套图纸。

3、汇总BOM表很复杂。图纸BOM表的录入都需要技术人员依靠制作WORD手工录入和逐次校对,对马上要进行的ERP实施初期数据录入造成了困难。尤其是电气部分的BOM汇总,因为没有图纸,所有零件都是外购件,造成了BOM没有办法方便快捷的统计提交给采购。

4、使用word进行工艺编制,比较繁琐,而且工艺信息无法进行重新利用。

三、方案实施:

1、规范设计数据源头

  公司应用CAXA电子图板模板建立起了一整套标准的企业绘图模板,规范了设计图纸的图框、标题栏、明细栏样式、需要填写的数据和填写方式等,使公司图纸达到初步的标准化和规范化。把一套产品中的图纸全部转化成电子图板的标准格式,在总图和部装图中添加明细表。


电子图板应用

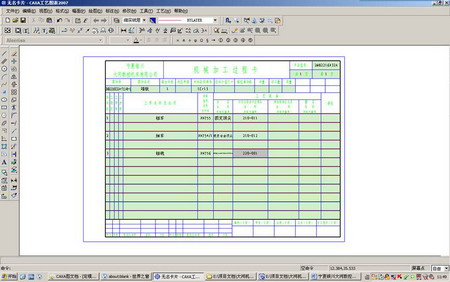

工艺图表应用

2、自动提取数据和生成BOM表

设计部门需提供产品自制件、标准件、企标件、借用件统计报表,CAXA图文档可根据产品结构自动生成相应的报表。每个产品BOM表的提取和录入仅需10分钟左右,提高效率200倍以上;用户还可以自定义报表中需要输出的零部件物理属性,并可进行报表的打印预览、打印、文件输出和修改等操作,通过用户定制。

3、安全管理和共享设计数据和文档

  在安全的企业产品数据访问权限基础上,有效地管理产品图纸、明细表、BOM表和相关文档的创建和共享,为技术、管理等部门提供准确、一致、完整的产品技术数据。并且建立起完整的技术文档管理体系,实现产品技术文档的电子化和成套管理,使产品数据处于有效与有序管理中,为相关人员提供方便的查询、浏览、借用和输出报表的工具。

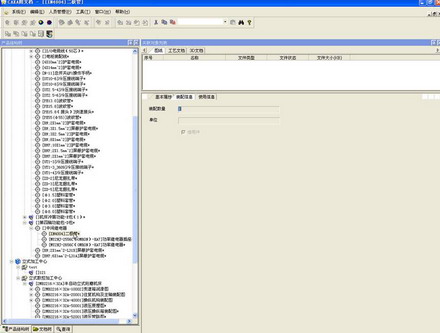

图文档应用

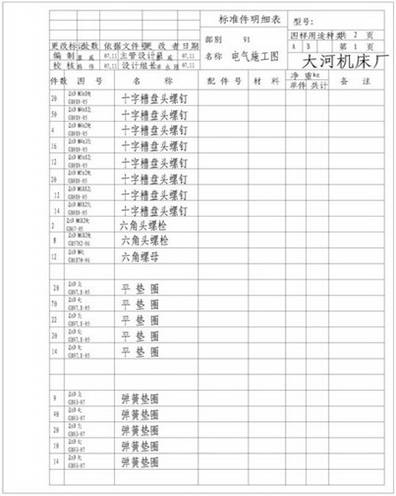

报表输出

四、应用效果:

1、形成一套企业图纸规范。图纸总图中全部重新按新的标准来绘制,将产品导入图文档系统中自动建立产品结构树,零部件之间的关系清楚,并且可以提高文件检索速度;

2、图纸文档由服务器统一存放,积累成为企业的知识库;

3、由于图文档管理可以根据产品设计所产生的图纸、相关说明文档按产品结构树进行归类保存,管理层可通过网络随时查看进度,有助于提高产品设计效率;

4、通过图文档中的版本管理,工程师始终可以看到最新的图纸版本。在设计数据借用过程中,当原始数据改变,借用数据也会跟着改变,保证了数据的一致性;

5、CAXA图文档、CAXA电子图板,CAXA工艺图表等软件无缝结合,在数据交换和管理上更显流畅;

6、可以快速的自动生成零件,外购件,借用件和标准件目录表。生成的报表只需要轻微的修改就可以得到标准的汇总表格。
