南京康尼电子:PLM应用 车间无纸化

2017-03-21    作者:    来源:

导读:

CAXA PLM系统搭建康尼电子产品数据管理平台,实现产品数据集中管理,各部门内部协同设计、资料共享 ,提高图纸管理的安全性 ,实现了设计BOM的自动生成,为ERP(SAP)提供了数据基础 。电子审批流程,缩短了审批的周期,避免了图纸异地间的传递,杜绝了传递过程中的安全隐患 ,也为车间无纸化打下基础

一、公司简介

南京康尼电子科技有限公司(简称康尼电子),专业从事工业自动化产品的研发与产业化。产品包括轨道车辆电子门控器和交流伺服系统等.

康尼电子是高新技术企业和江苏省重点软件企业。获得江苏省著名商标、江苏省中小企业创新能力示范企业、江苏省科技型中小企业、鼓楼区十佳创新型企业称号。公司建有省级软件企业技术中心,江苏省轨道车辆门控系统工程技术中心。

公司自主研制的城市轨道车辆门系统,至今已应用于国内外110多个项目,累计销售11万余套,中国城轨车门市场占有率保持在50%以上。

公司自主研制的安全门系统已成功应用于北京、上海、南京等城市的轨道交通,累计获得11个项目,194个站台,10660余套单元门系统。

二、主要产品

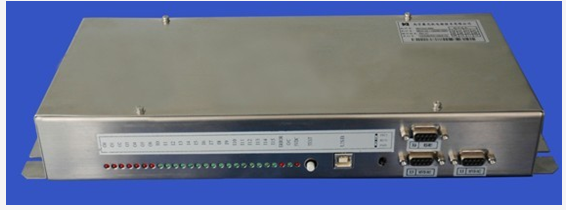

轨道车辆电子门控器

基于数字信号处理器技术的电子门控器(EDCU)至今已有十余万套广泛应用于城市轨道交通车辆门系统。通过了CE、CB认证,并通过德国西门子公司、北美庞巴迪公司和法国阿尔斯通公司的境外实验室验证。主要用于欧洲、北美及国内城市轨道车辆门系统、铁路客车内门系统、高速铁路客车塞拉门系统、站台屏蔽门系统等。

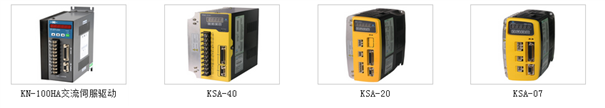

交流伺服驱动器

三、康尼电子PLM实施状况

  • 2014年——产品数据管理模块上线

    • 应用模式确认运行,研发图纸及相关文档正式开始上传到CAXA  PLM中(SVN中禁止上传)

    • 从设计图纸及LM文档中提取产品的设计BOM(设计BOM自动生成)

    • SVN集成(确定软件代码的管理模式)

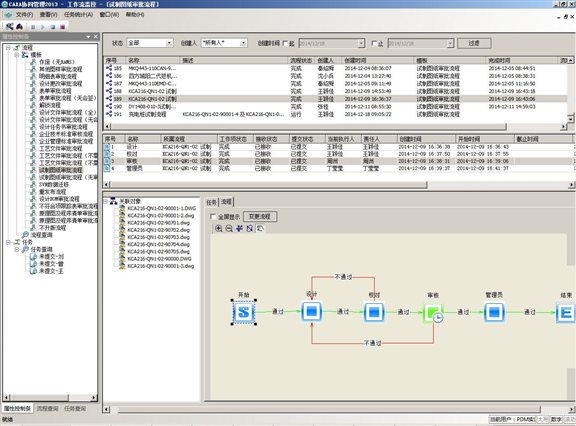

  • 2014年——流程模块上线

    • 设计图纸及相关文件开始走电子流程

基础工作准备

对现有研发流程、标准、模板进行梳理,完成了如下工作:

  1. 设计技术文档模板收集整理(共计:116个)

  2. 确定工作签审流程38个

  3. 电子签名收集及制作(用户共计 141人)

  4. 软件二次开发项 11项

  5. 共发现、并解决项目实施问题74个(包括应用问题)

  6. 软件操作培训共计培训4场,100多人次(完成操作考核)

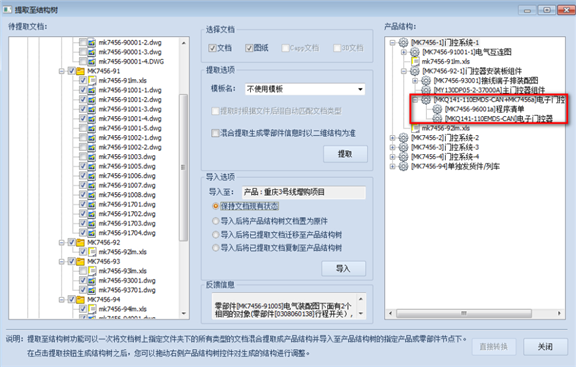

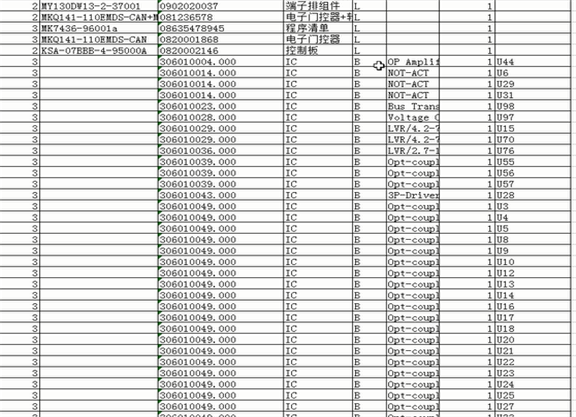

设计BOM

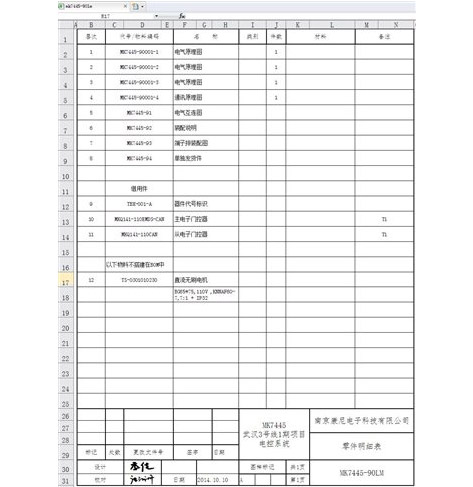

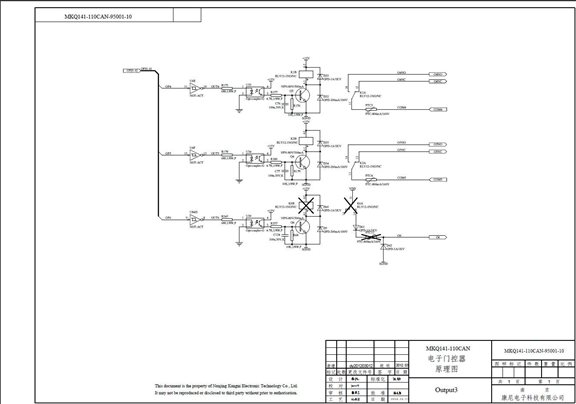

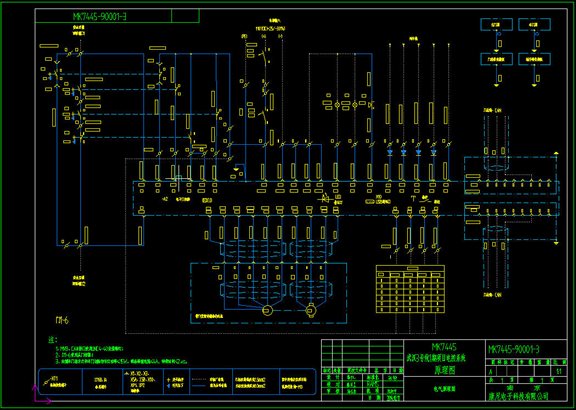

    • 从LM(excel文档)和设计图纸(dwg)中混合提取

    • 自动生成虚拟层

提取BOM时如过电子门控器和程序清单在同一层,则自动生成    一个虚拟的上一层“电子门控器+软件”

    • 支机械BOM和电子BOM合并

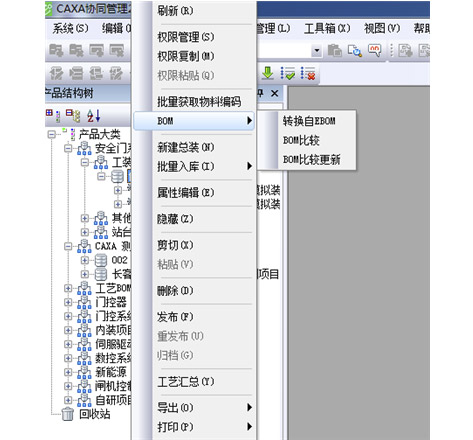

  • 设计BOM转工艺BOM

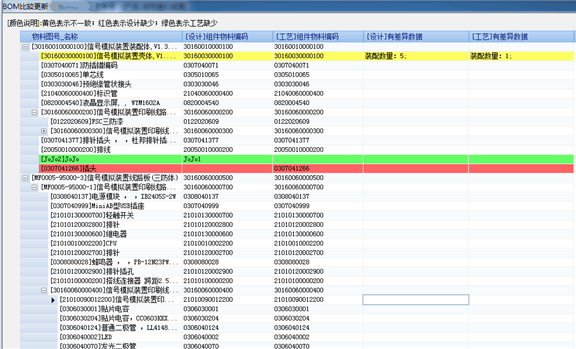

  • 设计BOM与工艺BOM异同比较

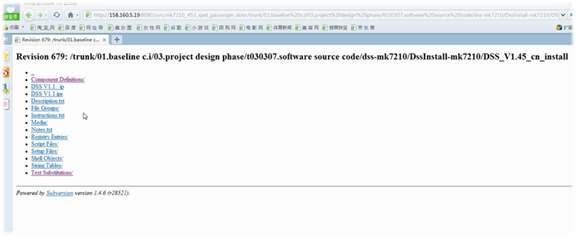

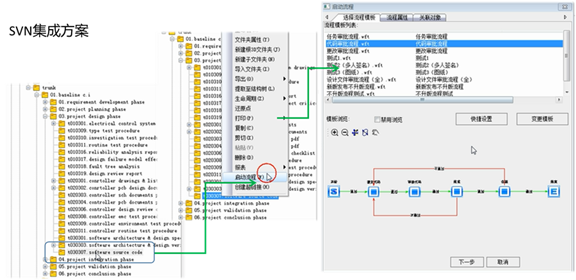

  • SVN集成

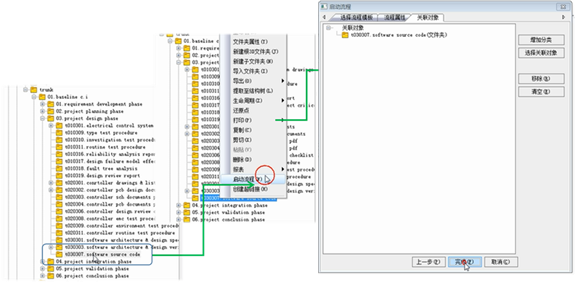

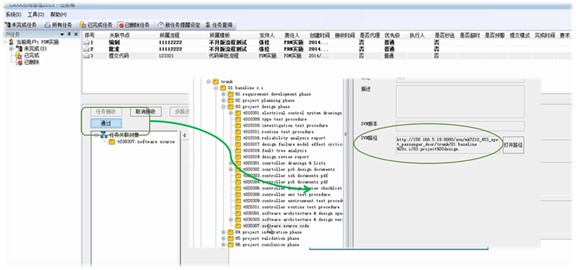

  • 程序完成后,设计人员在代码目录启动“代码审批流程”

  • 相关任务节点确认提交代码

    • 根据设置的SVN路径提取

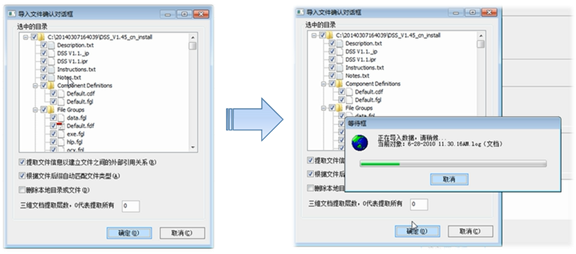

  • 代码导入到CAXA PLM

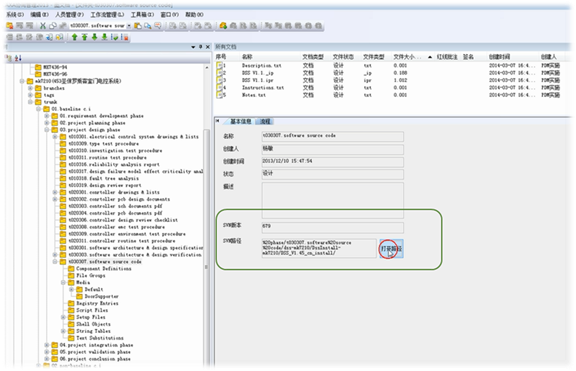

  • PLM中查看代码

    • 浏览窗口可直接查看

    • 可快速打开SVN进行代码管理

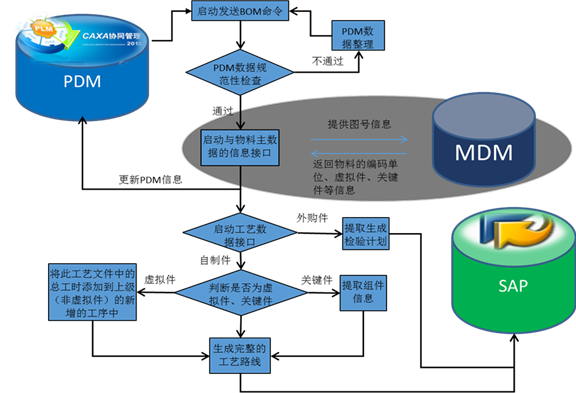

  • PLM实现从MDM中取物料编码的基本信息,并将BOM发送到SAP。

  • CAXAPLM  MDM、SAP集成模块应用

  1. 应用情况

自上线以来,PLM系统中的文件数量如下(截止2015-10-27):

分类

数据名称

是否管理

录入数量

产品及零部件

产品项目

259个

产品BOM

167个

零部件(含通用件)

5580个

标准规范

标准文件

116

产品设计文件

DWG二维图纸

6115

技术文件

9857

工艺卡片文件

工艺文件

73

电子签名文档

通过流程签名的文档


系统用户

PLM系统中已注册的用户

141

  • 设计过程运行流程1186个,已实现无纸化签审

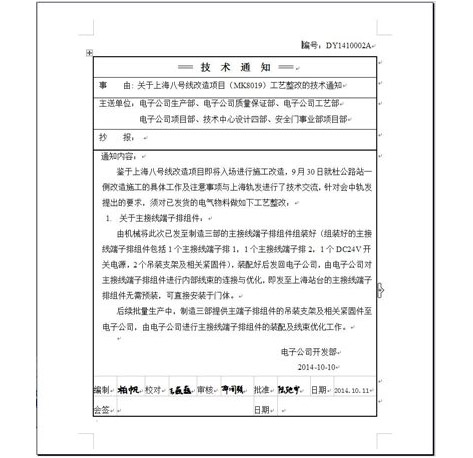

  • 实现word、excel、solidwork、DWG、工艺CXP、pdf文件等常用文件的电子签名。






  • 程序完成后,设计人员在代码目录启动“代码审批流程”

  • 相关任务节点确认后,自动上传代码
