江苏兴达钢帘线:集成一体化 协同高效率

2008-04-07    作者:    来源:caxa

公司介绍

     江苏兴达钢帘线集团公司是目前国内最大的钢帘线生产基地,是高性能子午线轮胎用钢丝帘线国内唯一的研究单位。公司主导产品“兴达”牌子午线轮胎用钢丝帘线国内市场占有率55%。该公司设备部已应用了CAXA电子图板、实体设计和CAXA图文档,形成了初步的CAD/CAM一体化应用场景。
   该公司设备部主要负责整个集团公司制造设备产品的设计、生产、加工和维护,在没有应用CAXA软件之前主要存在的问题:
   1、二维CAD设计的不足之处:
   1)、企业用的二维CAD设计,它可以帮助设计人员提高绘图效率的同时也便于图纸以后的修改及管理,在“甩掉图板”的初级阶段功不可没。但二维CAD系统与传统的手工绘图一样不直观,对减少产品设计错误、设计更改和返工现象并无重大影响,对企业最需要的设计质量并没有多大的提高。
   2)、很难用二维CAD图纸去描绘三维空间机构运动和进行产品装配干涉检查等工作,因此其工作流程是按顺序进行的。很多时候是等产品做出来了,对产品进行试装配时才发现干涉或设计不合理等现象。在设计早期不能全面考虑外协单位加工或制造部门的要求,从而使产品设计存在很多缺陷,造成设计修改工作量大,开发周期长,成本高。
   2、图纸、技术文档管理问题:
   图纸和有关技术文档的设计、校对、审批、标准化流程不容易控制。
   不容易统计工作的人员查询工作负荷及项目进程控制:虽然每个设计人员的电脑都联成局域网,光靠Windows自带程序是无法及时了解每个工作人员的负荷及工作进程,这就为项目管理效率提高带来难度。

CAXA CAD/CAM一体化给企业带来的效益:

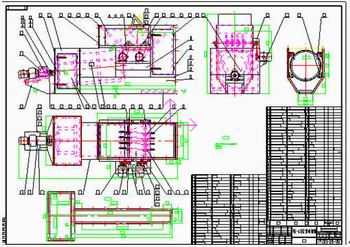

  1、CAXA电子图板完善的标准件库、技术构件库、技术要求库拥有三万多个完全符合国标的标准件库和常用图形库,如螺栓、轴承、法兰、机床夹具,电气液压等符号。配有常用的技术要求库,并可根据企业需要进行定制,充分保留和吸收设计经验,并使设计人员从繁琐的图形绘制、文字输入等工作中解脱出来,使其有更多的精力投入到设计中。

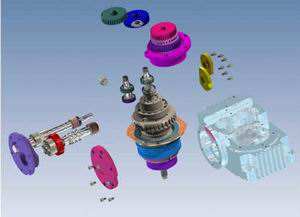

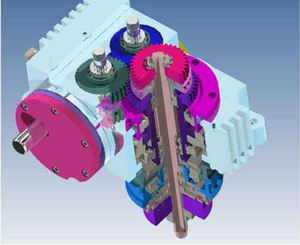

  2、直接进行三维设计,可以完成二维软件无法完成的工作,如结构性分析、可装配性分析、干涉检验、物性计算等等,以保证制造实施可行性, 对减少产品设计错误、设计更改和返工现象具有重要作用,大大提高设计质量,降低了产品开发风险,提高了产品设计成功率。
  3、交流直观方便:设计人员与领导交流,设计人员之间交流,设计人员与制造部门、外协单位、公司领导、车间工人的交流或者沟通,编写设备使用说明书,便于相互理解意图及想法,减少交流时间,防止出错,避免不必要的损失。

   4、图文档是设备部在完成了“甩图板”的工作后,为进一步提高企业的工作效率的信息化解决方案,可以减少企业在查找电子文档时所花费的时间,减少由于版本不统一造成的差错,为设备部最终消除“信息孤岛”,实现各种业务之间的集成打好基础,提高项目管理效率。

  应用效果及评价:设备部高工 戴向春
  1、CAXA电子图板全面兼容AUTOCAD,不仅数据交换畅通无阻,而且操作习惯也全面兼容,这样采用CAXA电子图板后,就能很好继承原有设计成果,熟悉AuoCAD者很快就可掌握电子图板操作。
  2、CAXA实体设计功能强大三维设计软件,造型速度是传统设计软件2-4倍,且易学易用,有工程背景的设计人员1周就能学会。这使得采用该软件后,设备部所有技术人员能迅速普及,且设计效率可以提高30%以上。3
  3、CAXA电子图板、CAXA实体设计、CAXA图文档软件形成一个整体解决方案,相互之间无缝集成,同时与别的品牌设计软件提供强大的数据接口,使得设备部采用该完整的解决方案后,部门内部之间和与外部都能很好进行数据转换、流通,避免重复性劳动,减少出错可能。
