用CAXA2020 真实螺纹绘制 的问题

[复制链接]

10

主题

171

帖子

1万

积分

社区专家

Rank: 8Rank: 8

积分
10804

咖迷社区专家(CAXA)

QQ
发表于 2020-2-13 22:35:32 | 显示全部楼层 |阅读模式
好久没来论坛了  今天下了个 最新版本2020    看了论坛里开始有官方教程了   跟着学习一下  冯荣坦老师讲的 真实螺纹 的绘制   非常实用 讲的很好 ,但是跟着一步一步做的话 不同的 环境  会出现不同的结果,现做一下归纳,希望对新人有所帮助!    总结归纳问题如下:

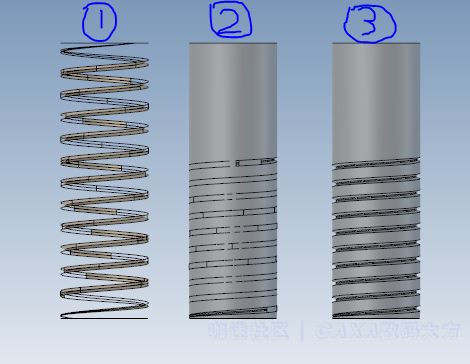

如上图结果1 :零件的运算核心 选择错误  选择P核就会 出现这个结果

如上图结果2:选择A核后 草图如下绘制 的结果
如上图3:选择A核 并草图如下绘制的结果
最终 图3得到正确的结果

总结如下:
一、必须选对正确的运算核心
二、草图绘制是关键点
     1.草图的X轴正方向是作用的部分  Y轴代表 作用面

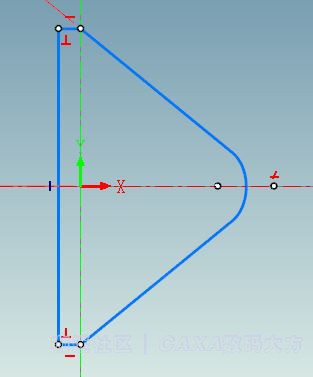

      2.草图绘制完后 要在 X轴的 负方向 多画一点 防止 出现 漏切(虽然不一定会百分百出现)

另外对于 螺纹 属性 里面的一些 选项 我做了下实验
1. 螺纹选项里面的   草图过轴线 选项  对结果 无影响 选不选一个样(对于本实体),草图过轴线根据官方解释是指  扫描的时候草图平面经过轴线,但是似乎无法得到草图平面不经过轴线的 扫描结果。
2.收尾(0-1) 是指的收尾的圈数并且两端都收尾, 最大1圈  填0.5 就是半圈。
