曲面放样问题

  [复制链接]

338

主题

935

帖子

1万

积分

金牌会员

Rank: 6Rank: 6

积分
19994
发表于 2014-8-26 21:16:57 | 显示全部楼层 |阅读模式
曲面放样问题不成功,求高手。

曲面放样.ics

97.5 KB, 下载次数: 3125

回复

使用道具 举报

4

主题

122

帖子

619

积分

中级会员

Rank: 3Rank: 3

积分
619
发表于 2014-8-27 23:50:48 | 显示全部楼层
你得上传原文件,帮助你的人打开原文件才能查出你的问题。
回复 支持 反对

使用道具 举报

338

主题

935

帖子

1万

积分

金牌会员

Rank: 6Rank: 6

积分
19994
 楼主| 发表于 2014-8-28 21:47:07 | 显示全部楼层
上传了。
回复 支持 反对

使用道具 举报

10

主题

476

帖子

1万

积分

金牌会员

Rank: 6Rank: 6

积分
14670

咖迷社区专家(CAXA)

发表于 2014-8-29 00:02:14 | 显示全部楼层
哦,我告诉你吧:
游客,如果您要查看本帖隐藏内容请回复
回复 支持 反对

使用道具 举报

10

主题

42

帖子

102

积分

注册会员

Rank: 2

积分
102
发表于 2014-8-29 00:37:53 | 显示全部楼层
什么问题
回复 支持 反对

使用道具 举报

71

主题

529

帖子

1万

积分

金牌会员

Rank: 6Rank: 6

积分
12921

咖迷社区专家(CAXA)

发表于 2014-8-29 08:04:49 | 显示全部楼层
看看
回复 支持 反对

使用道具 举报

338

主题

935

帖子

1万

积分

金牌会员

Rank: 6Rank: 6

积分
19994
 楼主| 发表于 2014-8-29 14:12:25 | 显示全部楼层
水平不一般。
回复 支持 反对

使用道具 举报

8

主题

422

帖子

5594

积分

金牌会员

Rank: 6Rank: 6

积分
5594
QQ
发表于 2014-8-29 16:55:02 | 显示全部楼层
想看4楼的解决办法。
回复 支持 反对

使用道具 举报

4

主题

122

帖子

619

积分

中级会员

Rank: 3Rank: 3

积分
619
发表于 2014-8-29 19:40:12 | 显示全部楼层

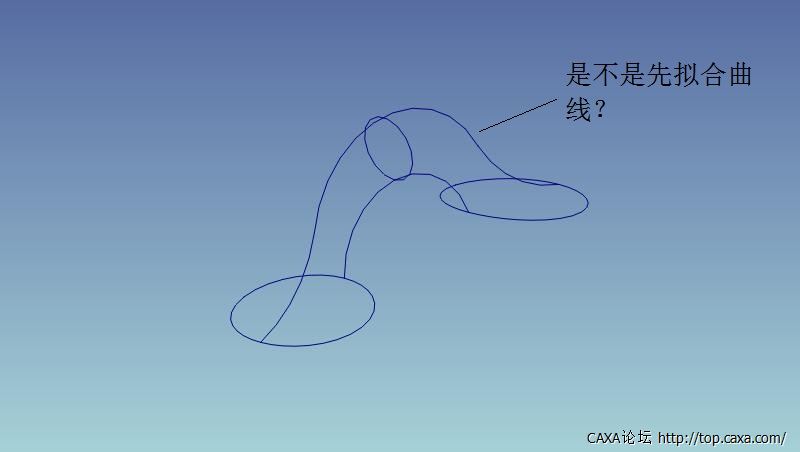

是导动线与截面曲线没有相交

你所需要的是这样的结果吗?

先打开你上传的文件。


试着进行曲面放样。结果出现报错提示。
放弃放样,选中下边的这条导动线,点编辑,进入编辑状态,拨动鼠标滚轮,把视图放大,重点检查曲线与三个圆相交的地方。

结果发现导动线与最后一个圆没有相交。
拉动导动线端点,连接成功后完成编辑。
再次进行曲面放样,不再提出错误。最后放样成功。
不知道楼主是不是需要这样的效果。


回复 支持 反对

使用道具 举报

13

主题

307

帖子

3552

积分

高级会员

Rank: 4

积分
3552
发表于 2014-8-29 23:16:05 | 显示全部楼层
学习一下!看来还是导动线有问题。
