CAXA实体设计一些使用方法、技巧——菜鸟集

[复制链接]

11

主题

90

帖子

516

积分

中级会员

Rank: 3Rank: 3

积分
516
发表于 2015-7-6 11:38:08 | 显示全部楼层 |阅读模式

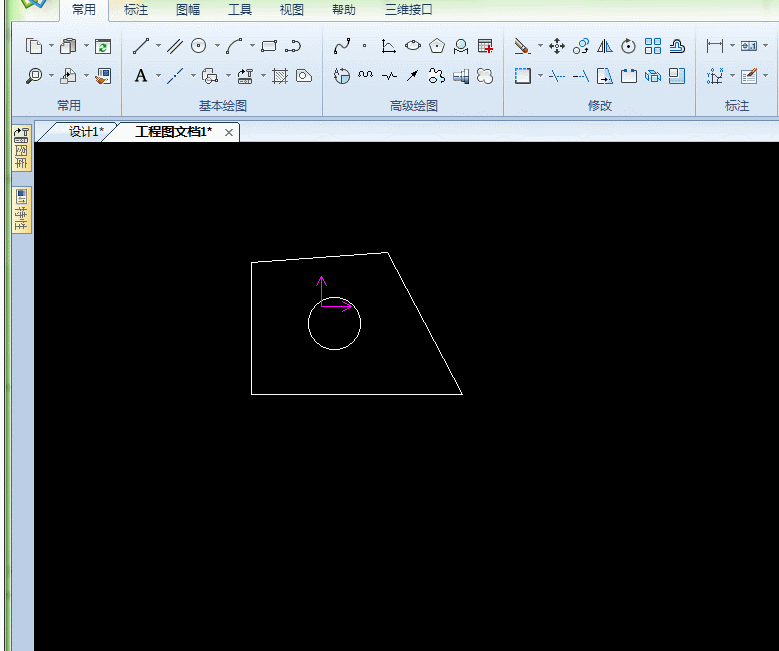

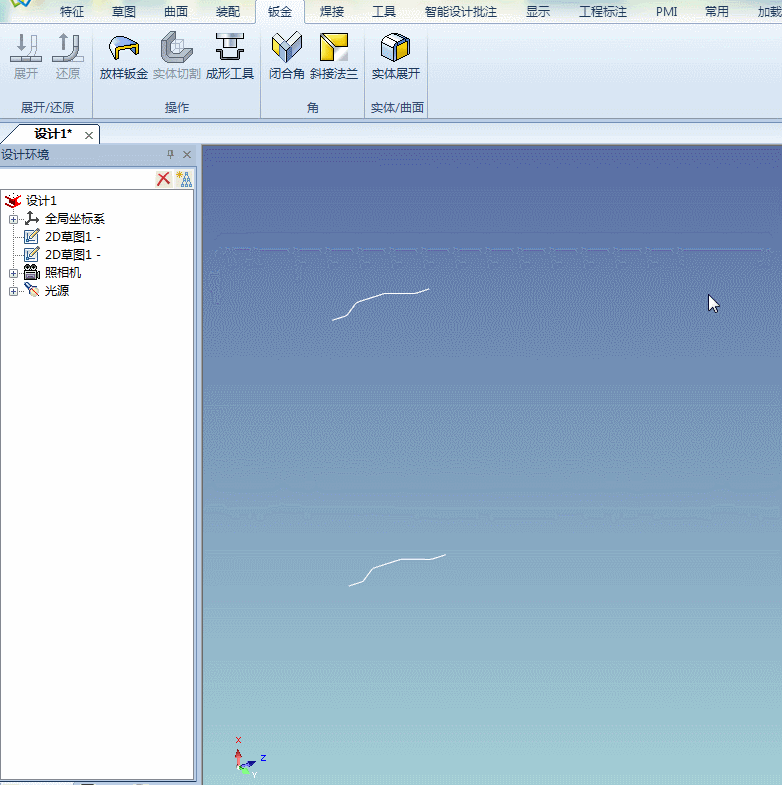

<font face="宋体" size="3">闲来无事,总结一些本菜鸟常用的方法、技巧。</font><div><font face="宋体" size="3"><span style="line-height: 24px;"><br></span></font><div><font face="宋体" size="3">&nbsp;2015-07-06&nbsp;</font></div><div><font face="宋体" size="3"><br></font></div><div><font size="3" face="黑体"><b>1、        密度</b></font><font face="宋体" size="3">&nbsp;</font></div><div><font face="宋体" size="3">&nbsp; &nbsp; 从入手CAXA到现在,密度一直不能做统一修改。有人说可以修改缺省密度,但是那只是针对“零件”,CAXA里面的“钣金件”是不受影响的。既然这样,那么有 &nbsp; &nbsp; 什么办法可以一开始就拖出想要的零件密度呢?那只能是设置好所需的零件(钣金件),存为元素库。&nbsp;</font></div><div><font size="3" face="黑体"><b>2、非CAXA文件打开</b></font><font face="宋体" size="3">&nbsp;</font></div><div><font face="宋体" size="3">&nbsp; &nbsp; 很多人打开其它格式的文件,都要打开CAXA,然后选择文件类型,再选择打开。其实不用那么麻烦,是三维文件的直接拖到桌面CAXA的实体图标上,二维的也对 &nbsp; &nbsp; 应拖到工程图图标上,即可打开。(前提是你知道该格式是哪个软件能打开),其他软件也一样。&nbsp;</font></div><div><font size="3" face="黑体"><b>3、工程图里插入图片&nbsp;</b></font></div><div><font face="宋体" size="3">&nbsp; &nbsp; 我的方法是打开图片,右键“复制”,转到工程图,“Ctrl+V”(粘贴)。&nbsp;</font></div><div><font size="3" face="黑体"><b>4、实体中画复杂草图</b></font></div><div><font face="宋体" size="3">&nbsp; &nbsp; 相信很多人都是从学二维到学三维,实体中的草图难免用的不习惯(要约束的另当别论),可以打开工程图在里面画好,然后再打开实体的“草图”进入编辑状 &nbsp; &nbsp; 态,返回工程图,选择图形“Ctrl+C”(复制),再回到实体“草图”中,“Ctrl+V”(粘贴)。需要注意的是,此时实体草图中的中心点就是工程图中的中心 &nbsp; &nbsp; 点。</font></div><div><font size="3" face="黑体"><b>&nbsp;5、多次折弯的钣金件</b></font></div><div><font face="宋体" size="3">&nbsp; &nbsp; 比如绘制集装箱侧边的波浪钣金件,逐个折弯很费事。可以选择钣金模块里的“放样钣金”画好草图,选择板料生成。注意折弯处需要倒圆角。可以完美解决以 &nbsp; &nbsp; 前的,贴着零件表面做板金件的问题。</font></div><br><div> 1.gif <font face="宋体" size="3"></font></div></div>

打赏列表共打赏了0次

cry
还木有人打赏~
回复

使用道具 举报

11

主题

90

帖子

516

积分

中级会员

Rank: 3Rank: 3

积分
516
 楼主| 发表于 2015-7-9 09:08:20 | 显示全部楼层
回复 2楼451251379的帖子

有的,不定时会写一些
回复 支持 反对

使用道具 举报

15

主题

107

帖子

261

积分

注册会员

Rank: 2

积分
261
发表于 2015-7-9 08:39:49 | 显示全部楼层
有没有后续
回复 支持 反对

使用道具 举报

0

主题

2

帖子

1

积分

新手上路

Rank: 1

积分
1
发表于 2015-9-8 14:54:07 | 显示全部楼层
期待更新啊 受教了
回复 支持 反对

使用道具 举报

0

主题

12

帖子

6

积分

新手上路

Rank: 1

积分
6
发表于 2016-1-22 20:53:22 | 显示全部楼层
好……
回复 支持 反对

使用道具 举报

1

主题

27

帖子

23

积分

新手上路

Rank: 1

积分
23
发表于 2016-1-25 22:28:32 | 显示全部楼层
CAXA刚起步,学习了。。
回复 支持 反对

使用道具 举报

0

主题

6

帖子

1

积分

新手上路

Rank: 1

积分
1
发表于 2016-9-21 11:58:43 | 显示全部楼层
工程图在里面画好了,“草图”进入编辑状态,返回工程图,选择图形“Ctrl+C”(复制),再回到实体“草图”中,“Ctrl+V”(粘贴),不能成功是什么道理呢?
回复 支持 反对

使用道具 举报

11

主题

90

帖子

516

积分

中级会员

Rank: 3Rank: 3

积分
516
 楼主| 发表于 2016-10-26 14:50:27 | 显示全部楼层
回复 7楼hundom的帖子


都打开了实体的草图和工程图才能复制粘贴
回复 支持 反对

使用道具 举报

0

主题

2

帖子

1

积分

新手上路

Rank: 1

积分
1
发表于 2017-3-6 16:50:24 | 显示全部楼层
回复 支持 反对

使用道具 举报

0

主题

13

帖子

5

积分

新手上路

Rank: 1

积分
5
发表于 2017-6-14 12:01:37 | 显示全部楼层
菜鸟有福!
回复 支持 反对

使用道具 举报
