CAXA线切割2019介绍

  [复制链接]

3

主题

48

帖子

567

积分

管理员

Rank: 2

积分
567

咖迷论坛管理(CAXA)

发表于 2019-4-16 10:48:28 | 显示全部楼层 |阅读模式
CAXA线切割2019介绍

CAXA线切割是CAXA公司自主研发、面向线切割机床的数控编程软件。
CAXA线切割可以为各种线切割机床提供快速、高效率、高品质的数控编程代码,极大地简化了数控编程人员的工作内容;对于在传统编程方式下很难完成的工作,CAXA线切割可以快速、准确的完成;CAXA线切割集成了CAXA  CAD电子图板的功能,可以绘制需切割的图形,并生成带有复杂形状轮廓的线切割加工轨迹;可输出G代码和3B/4B代码。


挑战
l 支撑企业业务运行的软硬件系统在持续更新、升级,企业应用多年线切割软件需要满足其最新的应用环境要求
l 跟进国家、行业及国际标准,确保CAD图库数据的及时性和准确性。
l 兼容DWG/DXF格式文件用于线切割加工。

优势
l 延续经典
延续了CAXA线切割软件的功能和操作习惯。
l 及时更新
随时适配最新的硬件和操作系统,支持图纸数据管理要求的变化,支持最新制图标准,支持最新的交互风格等。
l 本土化交互体验
界面精心设计,交互方式简单快捷,符合国内工程师的设计习惯,上手简单,操作效率高。
l 支持最新标准
绘图、图幅、标注、图库等都符合最新标准要求,并能大大提高标准化制图的效率。
l 兼容性强

兼容DWG/DXF格式文件用于线切割加工,可输出G代码和3B/4B代码。

CAXA线切割2019功能说明

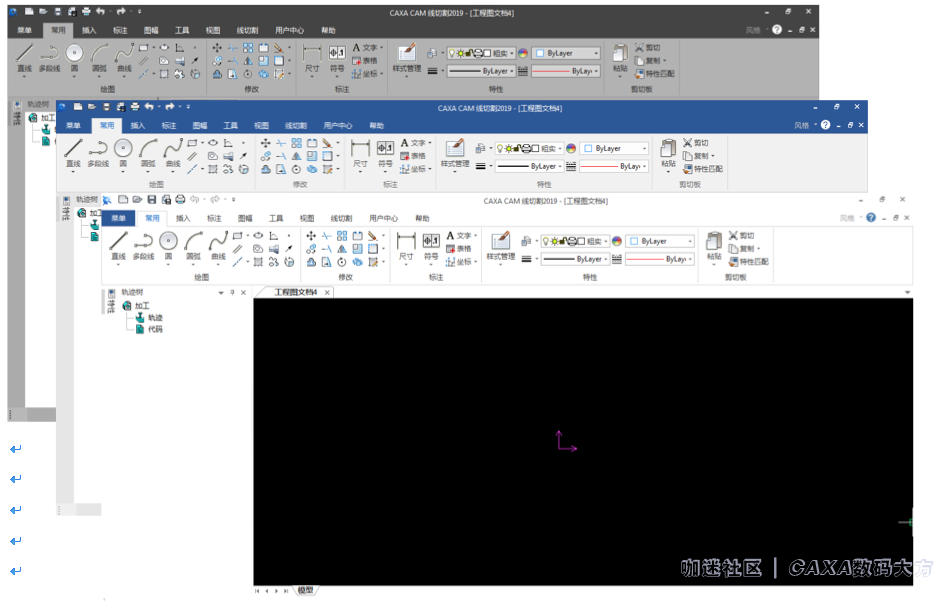

简洁易用的界面和操作

提供三种界面颜色,包括蓝色、深灰色、白色;提供经典界面、选项卡方式的界面;属性编辑、图库、设计中心等都可直接在专用面板操作;立即菜单并行操作方式,实时反映用户交互状态,调整交互流程不受交互深度的限制,节省大量的交互时间。


支持最新64位操作系统,提升大尺寸和复杂图形处理性能
支持最新的Windows操作系统,也提供了64位版本程序,提升大尺寸和复杂图形处理性能。

丰富的图形绘制和编辑功能
提供多种便捷图形绘制功能如直线、圆、圆弧、平行线、中心线、表格等;提供孔/轴、齿轮、公式曲线、样条曲线、局部放大、多边形等复杂图形的快速绘制功能;提供多种图形编辑功能,如平移、镜像、旋转、阵列、裁剪、拉伸,各种圆角、倒角过渡等。

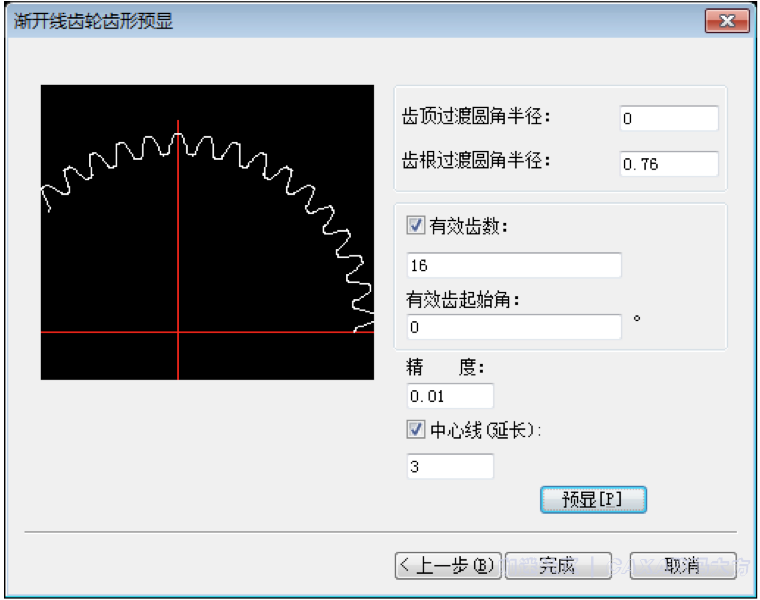

高级功能—(齿轮)齿形设计
CAXA线切割提供了实用的(齿轮)齿形设计功能:可以根据给定的齿数、模数、压力角、齿顶高系数、齿顶隙系数、齿顶圆直径等参数和外齿轮、内齿轮选项自动生成齿轮。

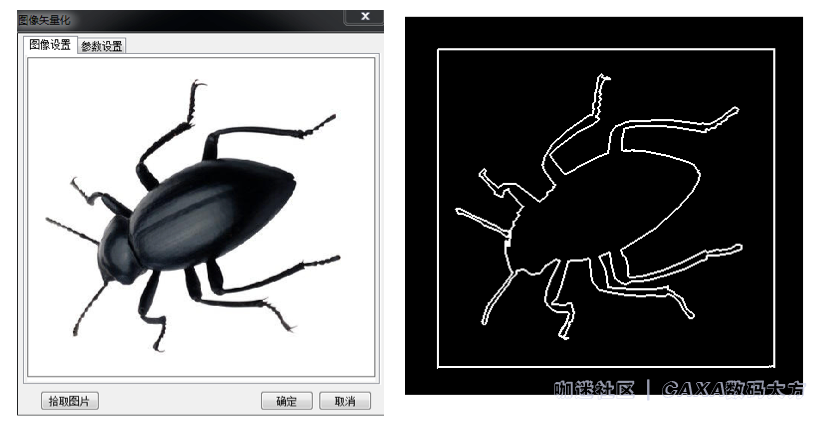

特色功能—图形矢量化
图形矢量化功能是根据图片快速生成几何图形的功能。软件对输入的图像进行矢量化处理,生成矢量图,并根据矢量图的轮廓生成加工代码。用此方法可解决无尺寸图形,或有实物无图纸(通过扫描等方法形成图像)的零件加工编程。

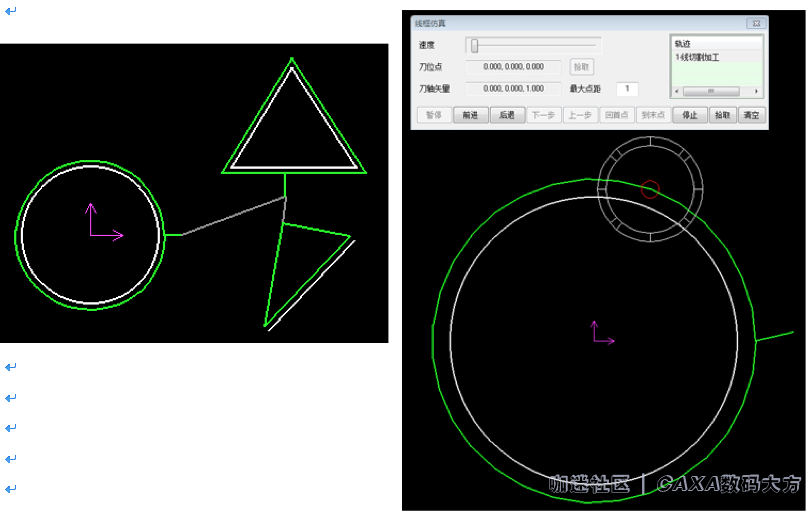

切割轨迹
CAXA线切割针对不同的机床,可以设置不同的机床参数和特定的数控代码程序格式,同时还可以对生成的机床代码的正确性进行校核。
自动生成各种复杂形状的切割轨迹,支持多次切割,轨迹跳步,无屑切割等。
在切割时可以把自由曲线用圆弧来拟和加工,提高加工的精度和效率。
支持轨迹仿真,可以仿真切割过程。

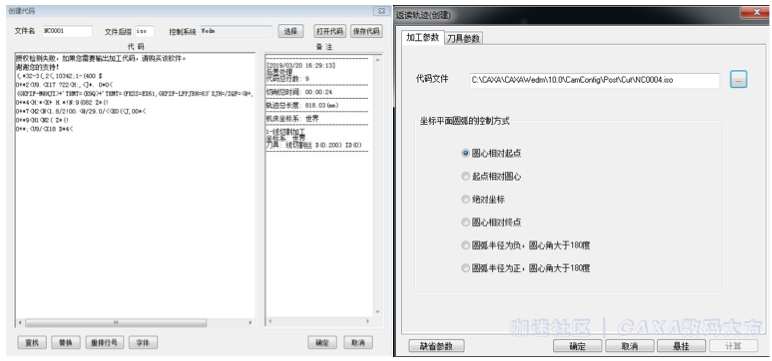

生成G代码和3B/4B代码
CAXA线切割除了支持输出在线切割加工中常用的3B/4B代码外,还支持G代码的输出,并提供G代码校验功能。


直接与机床连机通讯
可以将电脑与机床直接连机,将加工代码发送到机床的控制器。软件提供了多种通讯方式,支持同步、应答、串口方式的代码传输,以适应不同类型机床的要求。

产品下载http://cad.caxa.com/softdownload
产品购买http://cad.caxa.com/buy

回复

使用道具 举报

46

主题

1354

帖子

5万

积分

超级版主

Rank: 8Rank: 8

积分
55328
发表于 2019-4-18 09:49:01 | 显示全部楼层
回复

使用道具 举报

117

主题

437

帖子

7813

积分

金牌会员

Rank: 6Rank: 6

积分
7813
发表于 2019-4-18 12:35:38 | 显示全部楼层

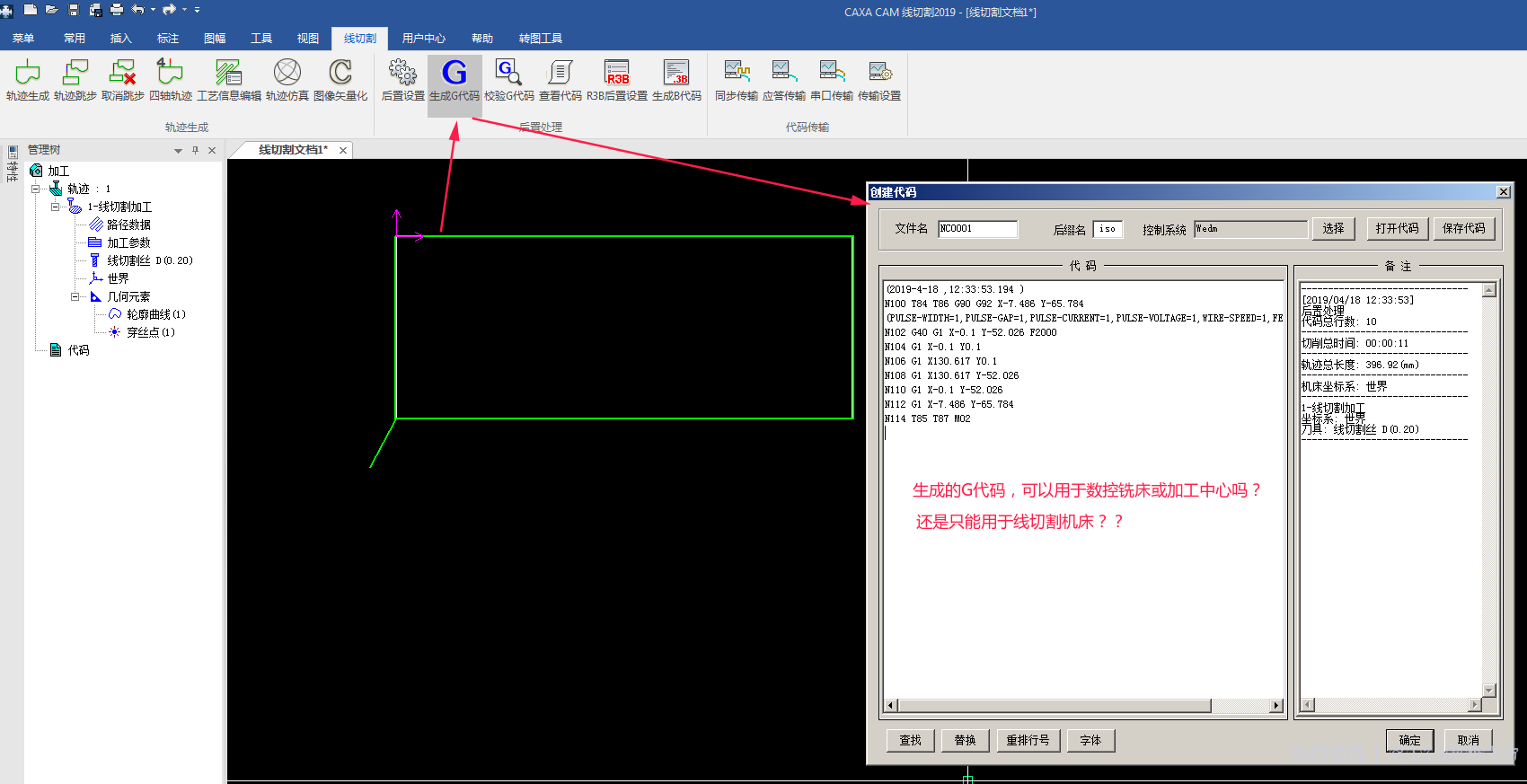

生成的G代码,可以用于数控铣床或加工中心吗?

还是只能用于线切割机床??



回复 支持 反对

使用道具 举报

8

主题

140

帖子

2万

积分

管理员

Rank: 2

积分
22723
发表于 2019-4-18 16:51:37 | 显示全部楼层
这个G代码主要用于线切割机床,尤其是高档的慢走丝线切割机床都是这样的标准。
回复 支持 反对

使用道具 举报

8

主题

140

帖子

2万

积分

管理员

Rank: 2

积分
22723
发表于 2019-4-18 16:55:28 | 显示全部楼层
ywm 发表于 2019-4-18 16:51
这个G代码主要用于线切割机床,尤其是高档的慢走丝线切割机床都是这样的标准。 ...

G代码的标准格式,对于线切割机床、数控铣、加工中心都是一样的。但是,不同的机床,加工工艺,加工参数不同,所以,生成的代码并不能通用的。
回复 支持 反对

使用道具 举报

117

主题

437

帖子

7813

积分

金牌会员

Rank: 6Rank: 6

积分
7813
发表于 2019-4-18 19:20:48 | 显示全部楼层
ywm 发表于 2019-4-18 16:55
G代码的标准格式,对于线切割机床、数控铣、加工中心都是一样的。但是,不同的机床,加工工艺,加工参数 ...

那么,建议以此为基础,增加规则截面等高铣编程功能,许多时候并不需要3D造型再编程的,所以简单的二维一画,用此功能编程并导出,数控铣床、加工中心都非常受用!!必须得支持!!
回复 支持 反对

使用道具 举报

8

主题

140

帖子

2万

积分

管理员

Rank: 2

积分
22723
发表于 2019-4-19 08:41:20 | 显示全部楼层
xiaocc 发表于 2019-4-18 19:20
那么,建议以此为基础,增加规则截面等高铣编程功能,许多时候并不需要3D造型再编程的,所以简单的二维一 ...

这样的功能是在另一款产品:“CAXA CAM数控铣”中来实现的。“CAXA CAM线切割”目前只专注在线切割的应用场景下。
回复 支持 反对

使用道具 举报

117

主题

437

帖子

7813

积分

金牌会员

Rank: 6Rank: 6

积分
7813
发表于 2019-4-19 12:39:12 | 显示全部楼层
ywm 发表于 2019-4-19 08:41
这样的功能是在另一款产品:“CAXA CAM数控铣”中来实现的。“CAXA CAM线切割”目前只专注在线切割的应用 ...

数控车的平台没更新过,一直停留在CAXA 2007。
数控铣就更不用说了,大家都快忘记你们有这么一款产品了,说好的与实体设计集成呢?难度太大了吗?

回复 支持 反对

使用道具 举报

117

主题

437

帖子

7813

积分

金牌会员

Rank: 6Rank: 6

积分
7813
发表于 2019-4-19 13:03:09 | 显示全部楼层
ywm 发表于 2019-4-19 08:41
这样的功能是在另一款产品:“CAXA CAM数控铣”中来实现的。“CAXA CAM线切割”目前只专注在线切割的应用 ...

为什么需要把不同的模块分开安装、而且还是基于同一平台的模块,费时费力不说、同一平台多次安装于不同路径,浪费存储空间(节约是美德!),而且容易出错、安装程序列表中一大堆都是CAXA的各种插件、模块、软件信息,不利于管理。

以前UG出的刀路质量不是很好,为什么还有那么多人愿意使用?就是因为与3D造型、塑料模具、冲压模具等模块紧密集成,不用浪费时间折腾,而且3D造型更新后,刀路再重新计算就好了,省事太多太多。当下企业追求的是高效率的生产,老国企的思路真的不太适应现实需求了。

要向CATIA,NX等软件学习借鉴一下,除了不同学科的软件以外,把基于相同平台的如数控车、线切割、工艺图表等集成于一个安装包,以模块的形式供用户选择,再以模块的形式发放许可证与收费。

不要像Intel一样总是挤牙膏!!如果你们不加紧打造更具优势、使用更方便、功能更强大的软件,用户一但有可替代的软件了(功能更好,集成度更高等),谁都会毫不留情抛弃之。

回复 支持 1 反对 0

使用道具 举报

117

主题

437

帖子

7813

积分

金牌会员

Rank: 6Rank: 6

积分
7813
发表于 2019-4-19 13:17:14 | 显示全部楼层
ywm 发表于 2019-4-19 08:41
这样的功能是在另一款产品:“CAXA CAM数控铣”中来实现的。“CAXA CAM线切割”目前只专注在线切割的应用 ...

另外补充一下,许多企业都是综合型的,特别是在习总书记提倡的要广大企业建设成学习型工厂企业的当下。

企业不断提升综合实力,特别是工装、模具、装备制造等行业,一个企业中加工中心、车铣复合中心、数控铣床、数控车床、线切割、电火花等设备均是有的,CAXA本来可以做得更好的,以CAXA CAD电子图板为平台,集成规则形状2D数控铣编程、数控车床编程、线切割编程、CAPP工艺图表等,这才是个拳头产品,明星软件。

NX,UG的.prt格式里都能保存刀路信息,相信CAXA的.exb里也可以保存。搞太多模块与太多格式对自己反而不好。
回复 支持 反对
