如何重复使用同一草图中的多个轮廓分别进行拉伸?

2019-3-3 10:02| 发布者: wangchaofeng| 查看: 5876| 评论: 0

摘要: 此功能可将一个视图的多个轮廓在同一个草图中一起绘制完成,然后在草图中选择不同的区域创建特征。省去了多次绘制草图的工作,可提高设计的效率。尤其是习惯在实体草图中输入EXB或DWG文件,并利用输入后的轮廓建构特 ...
此功能可将一个视图的多个轮廓在同一个草图中一起绘制完成,然后在草图中选择不同的区域创建特征。省去了多次绘制草图的工作,可提高设计的效率。尤其是习惯在实体草图中输入EXB或DWG文件,并利用输入后的轮廓建构特征的用户,这个功能就比较实用。
具体操作如下:

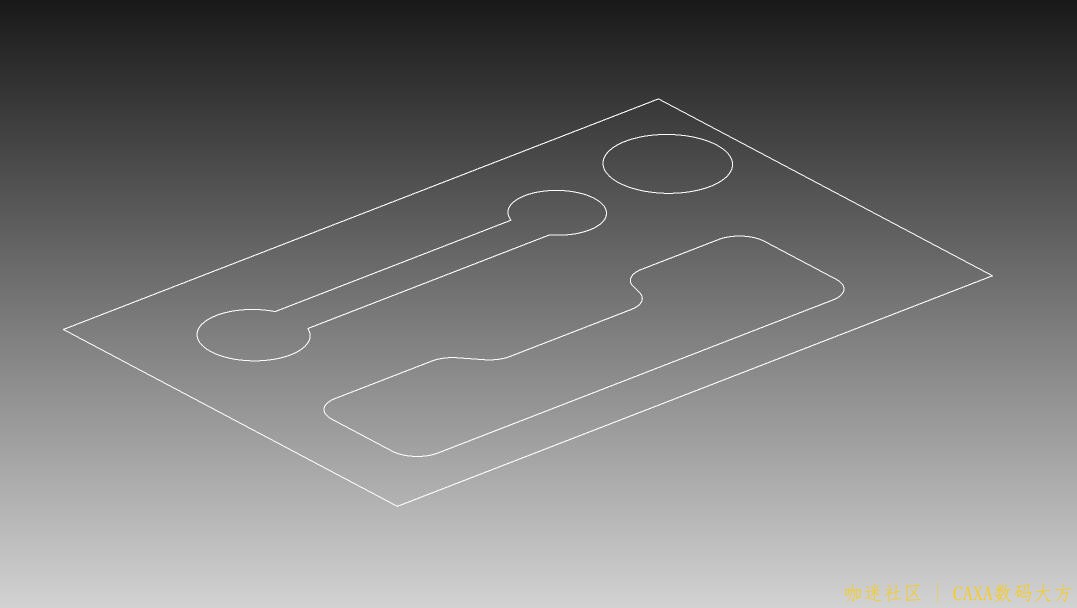

1、先将需要的轮廓在一个草图中绘制出来

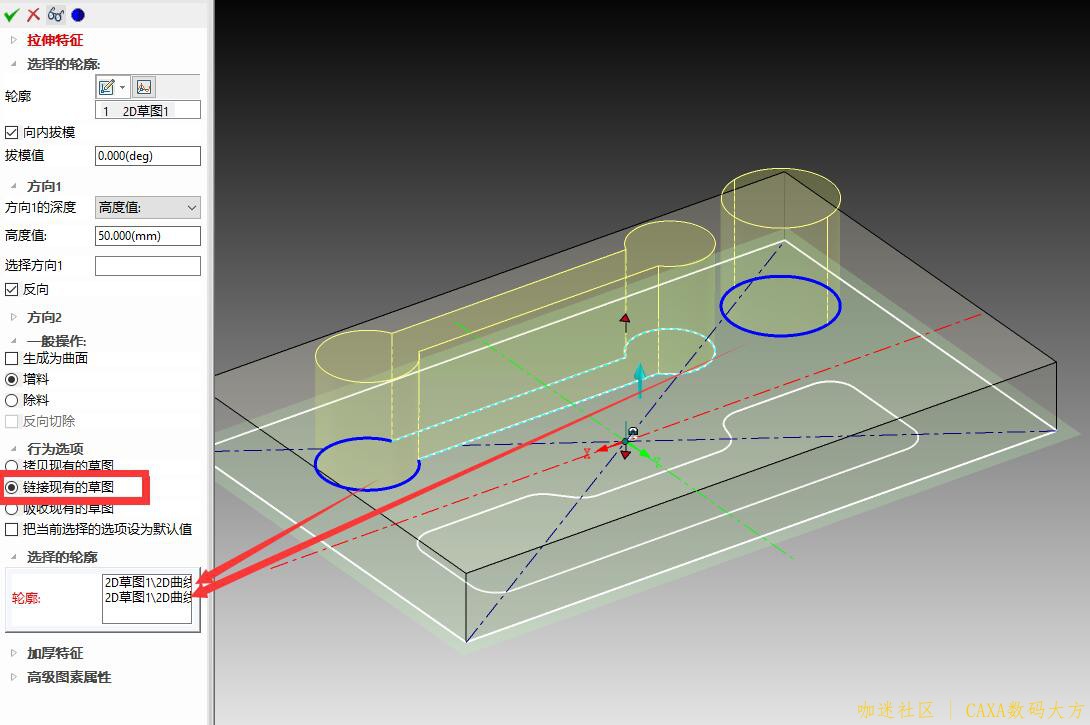

2、拉伸选项中选择“选择的区域”选项,然后拾取需要拉伸的区域进行拉伸

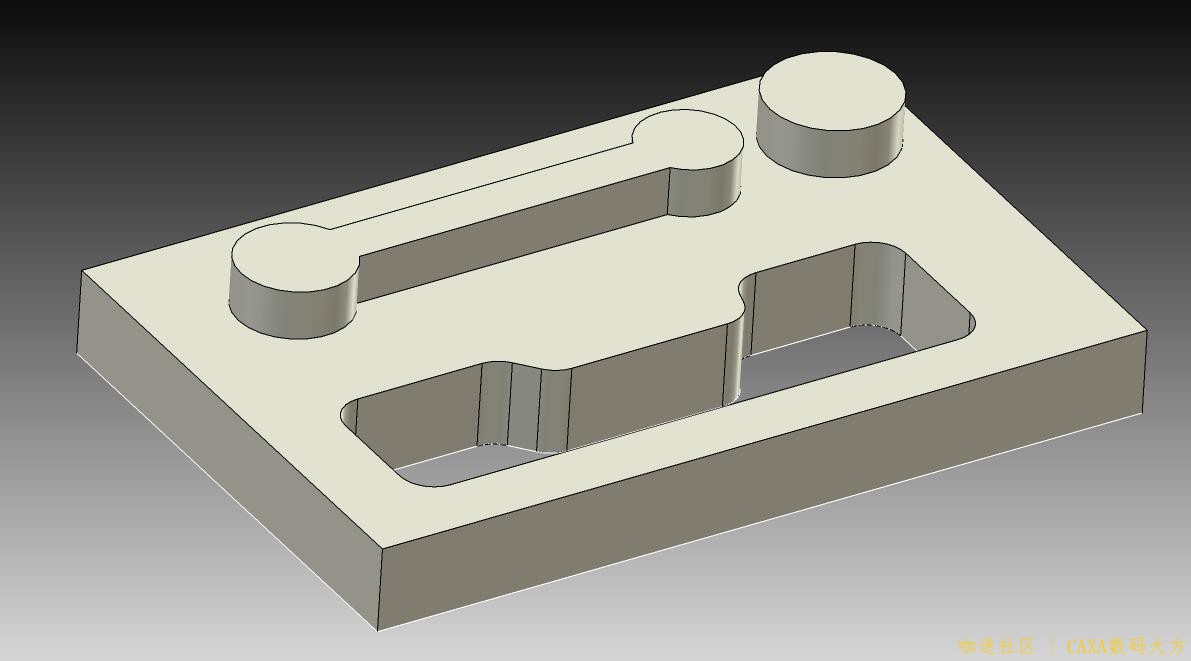

3、重复步骤2,完成拉伸
