CAXA 3D 2020精品实例教程11-节流阀造型、装配与出图

[复制链接]

18

主题

279

帖子

1311

积分

高级会员

Rank: 4

积分
1311
发表于 2021-2-7 22:27:04 | 显示全部楼层 |阅读模式
本帖最后由 linjibo1 于 2021-2-7 23:14 编辑

CAXA 3D 2020精品实例教程11-节流阀造型、装配与出图(CAXA官网视频教程播放地址,需要注册官网的账号才能收看 )
CAXA 3D 2020精品实例教程11-节流阀造型、装配与出图(头条号视频教程教程播放地址,无需注册账号就能观看 )
本视频主要讲解节流阀各个零件的造型过程,基本图素+草图拉伸、旋转特征等最基本的造型方法,并且利用三维球、定位约束完成各个零件的装配,使用多实体造型的方法,最后通过“另存为零件/装配”导出单个零件完成既有装配体,又有单个零件的造型方法,以及调用紧固件和标准件生成螺钉、螺母、螺栓、垫片等零件。

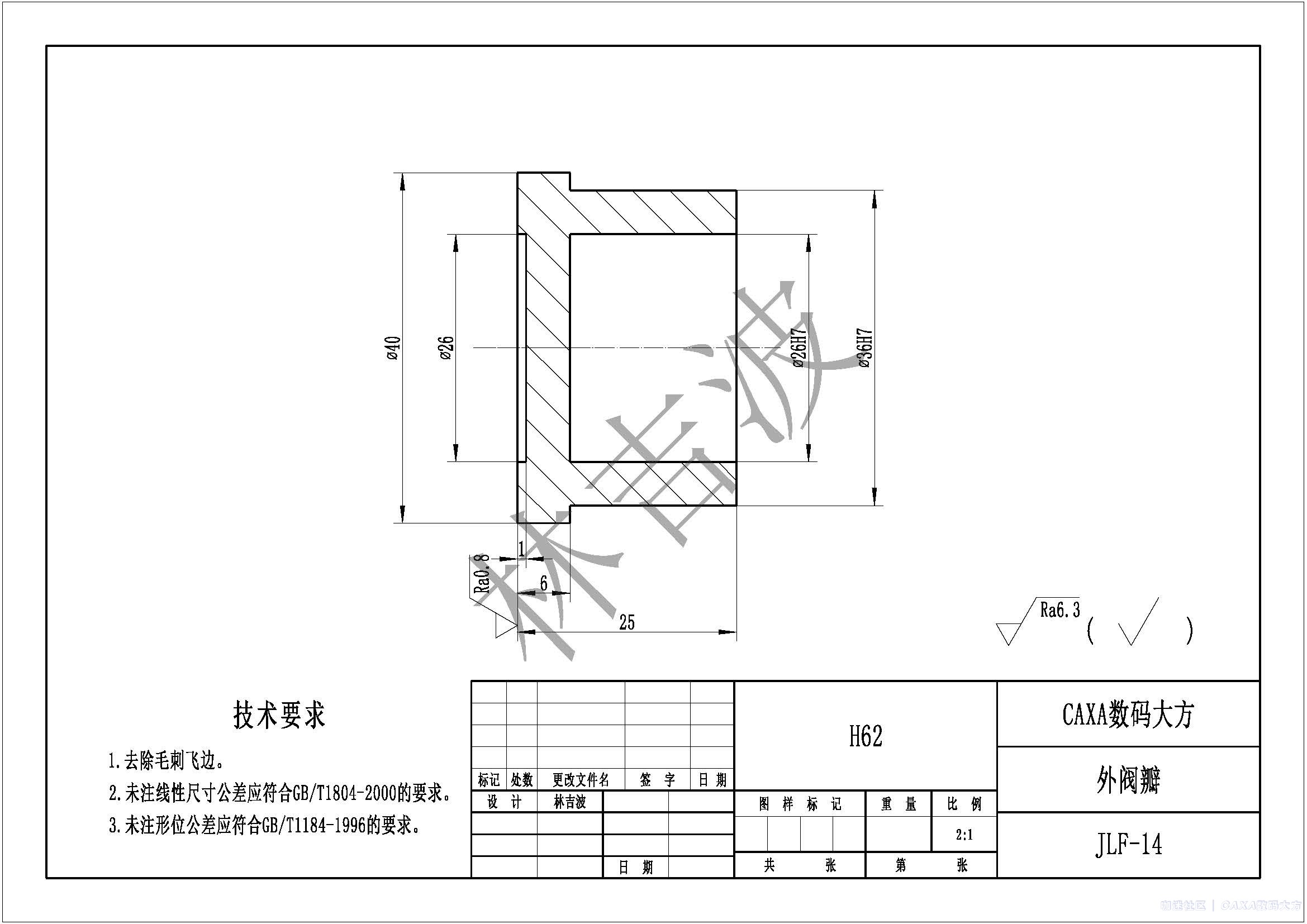

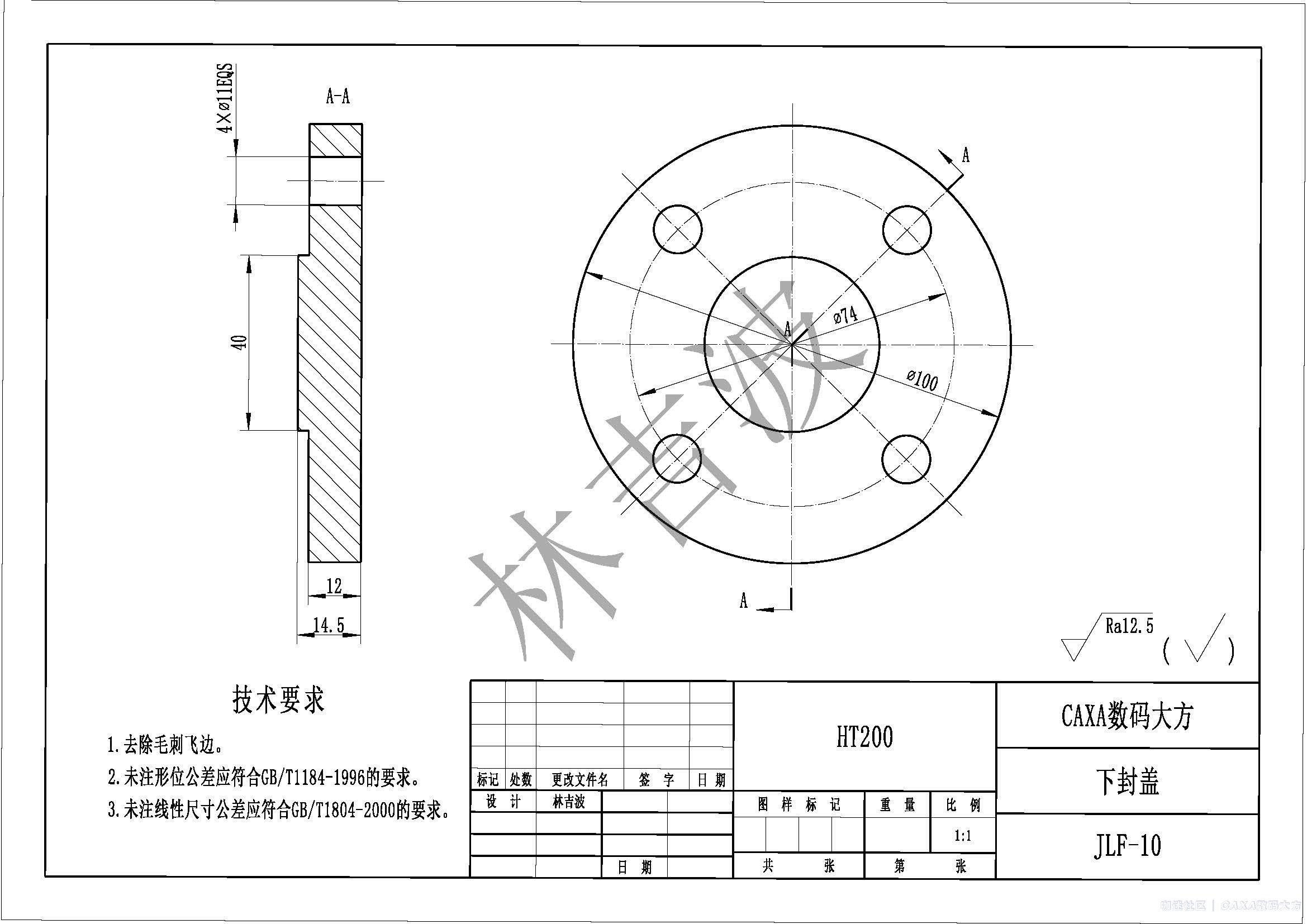

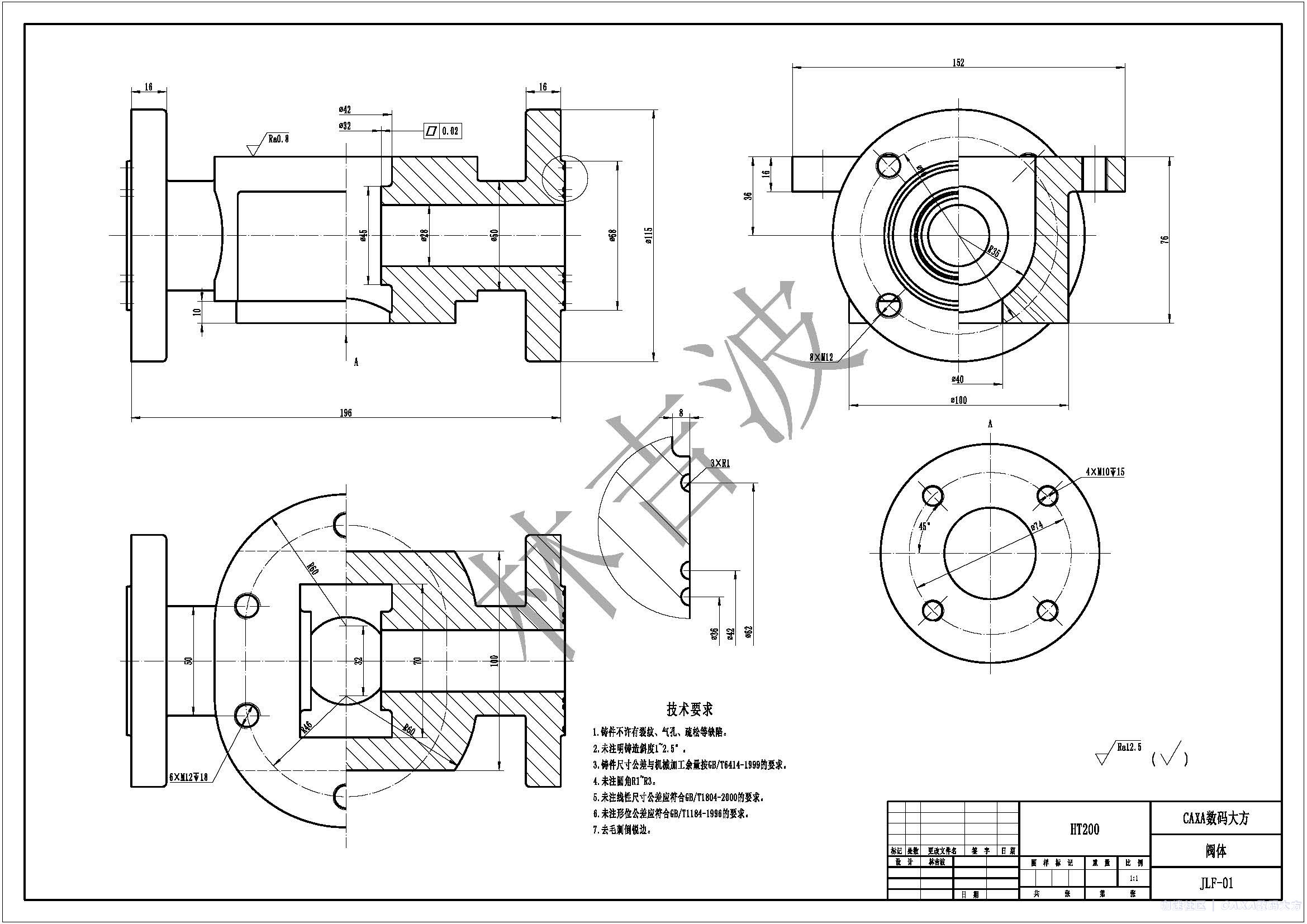

并且利用实体设计2020学习完成各零件的零件图出图,学习了零件图中的全剖、半剖视图的表达,标注尺寸、图幅图框、标题栏、技术要求、表面粗糙度等命令的使用。

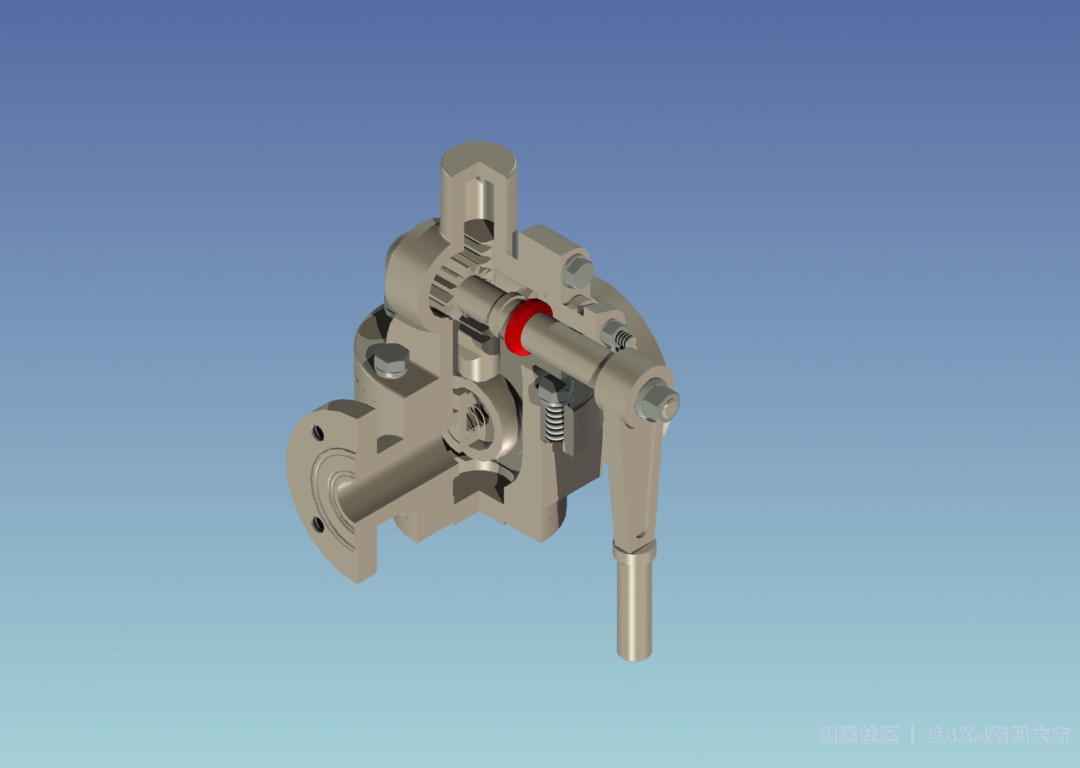

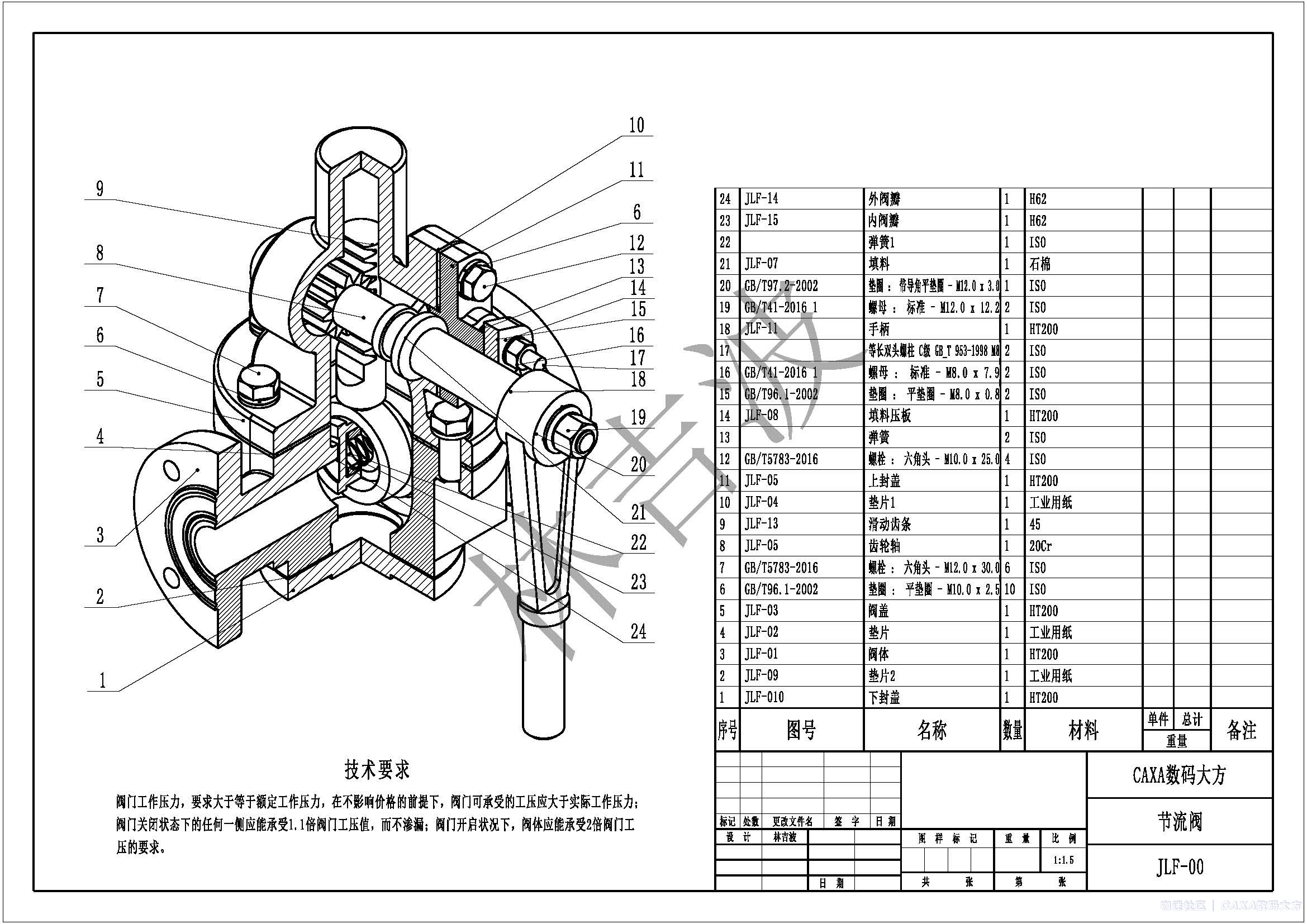

节流阀装配图通过截面命令将轴测图进行剖切,来完成内部结构的表达。
通过本视频学员可以学习和巩固多实体造型方法,学习零件图出图的操作过程,欢迎大家学习观看。

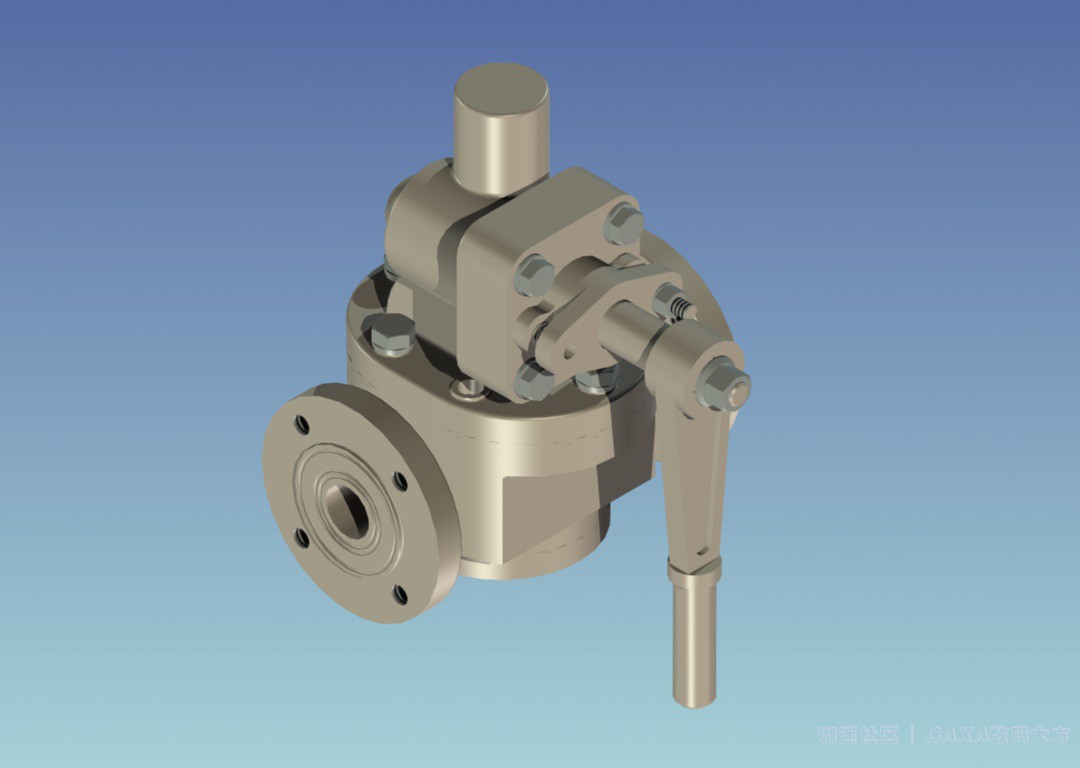

节流阀.jpg 节流阀1.jpg 节流阀3.jpg

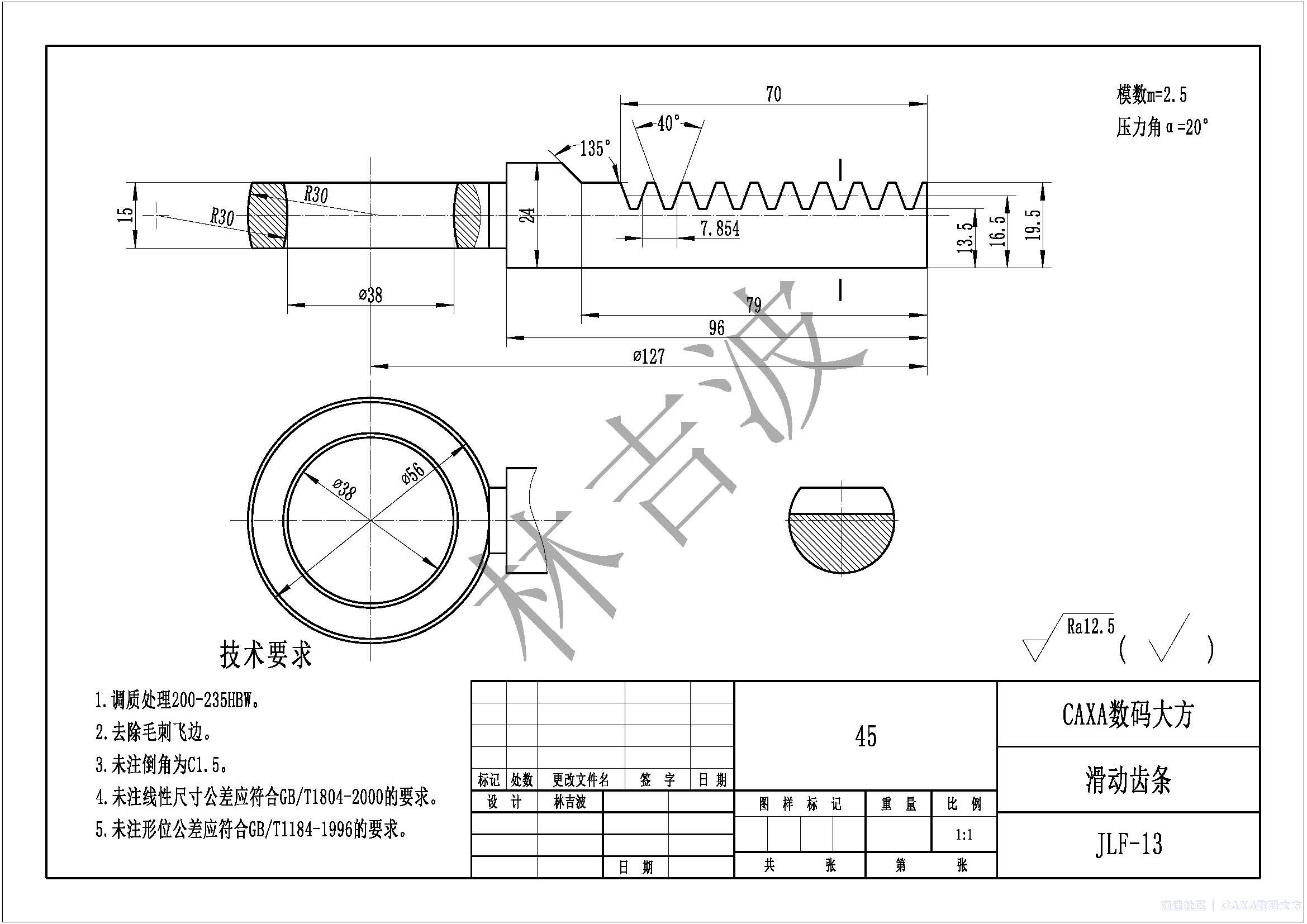

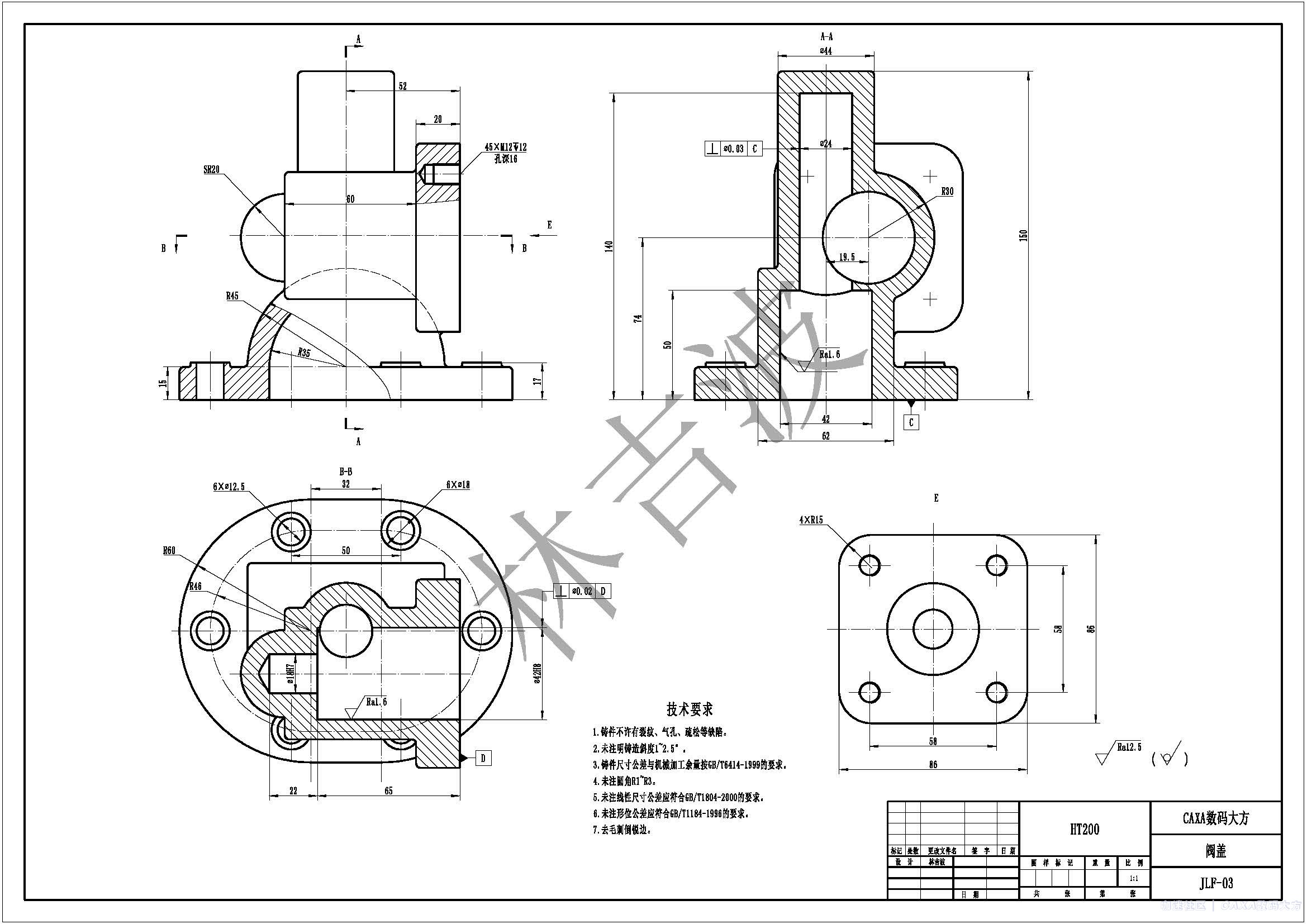

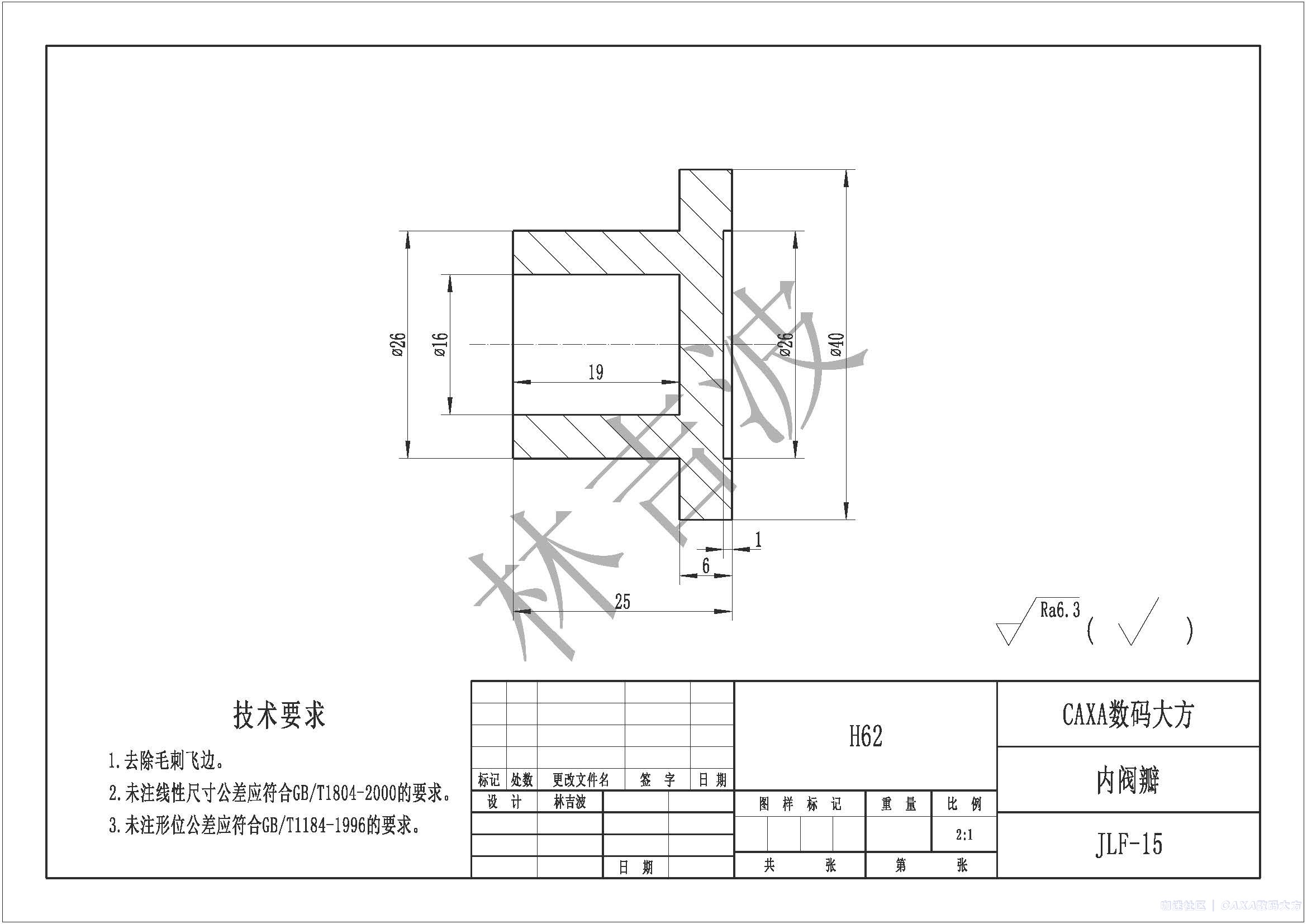

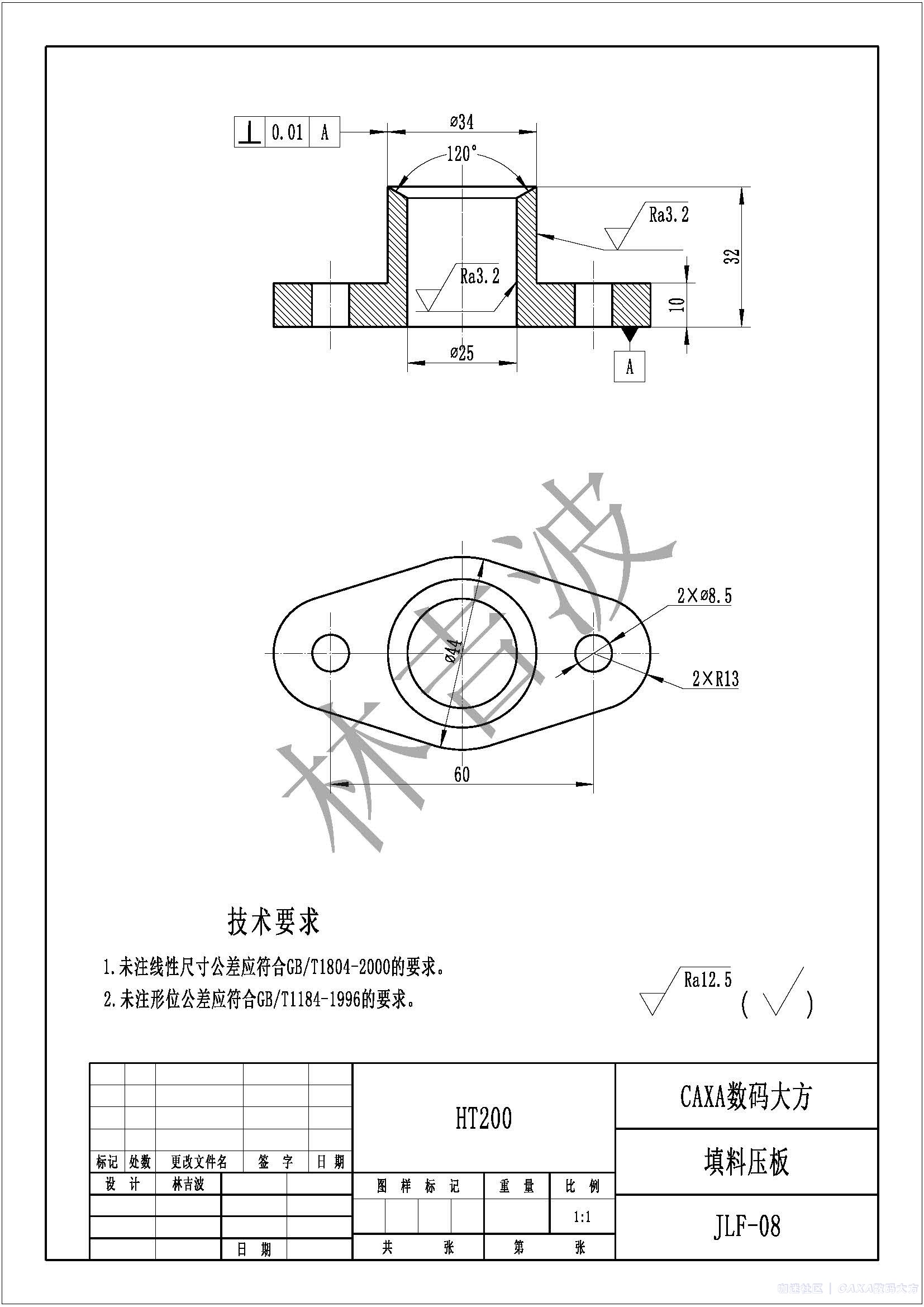

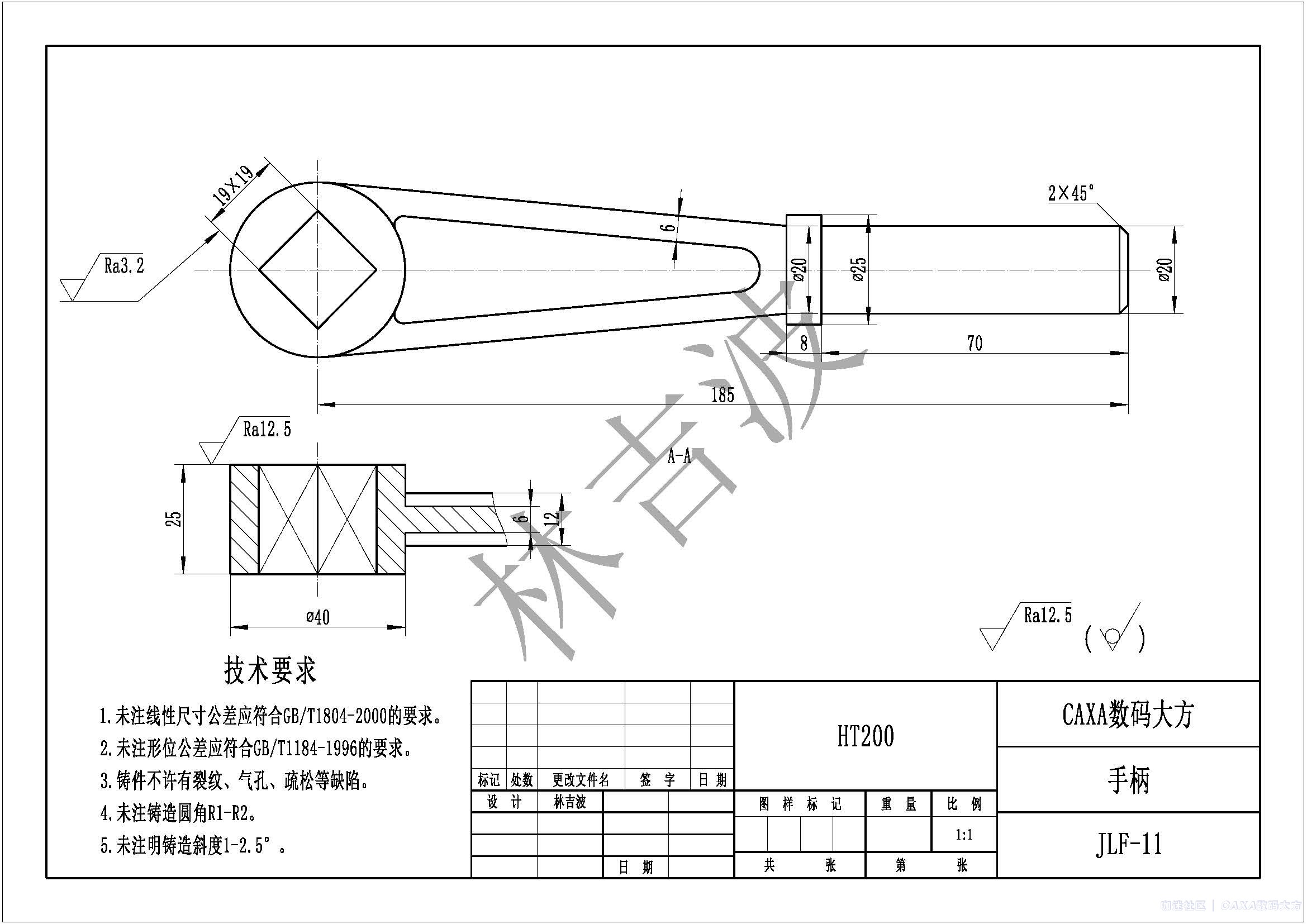

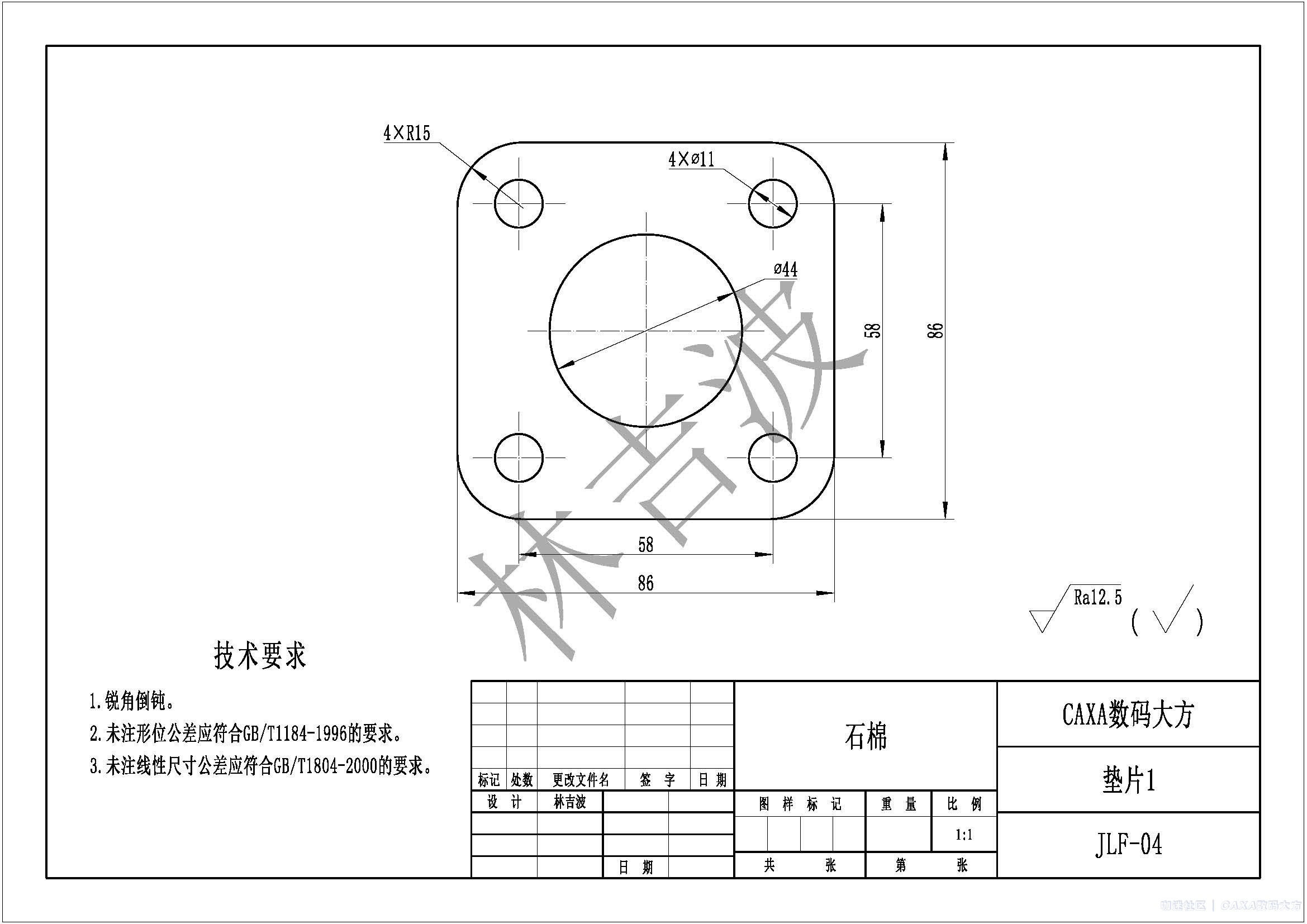

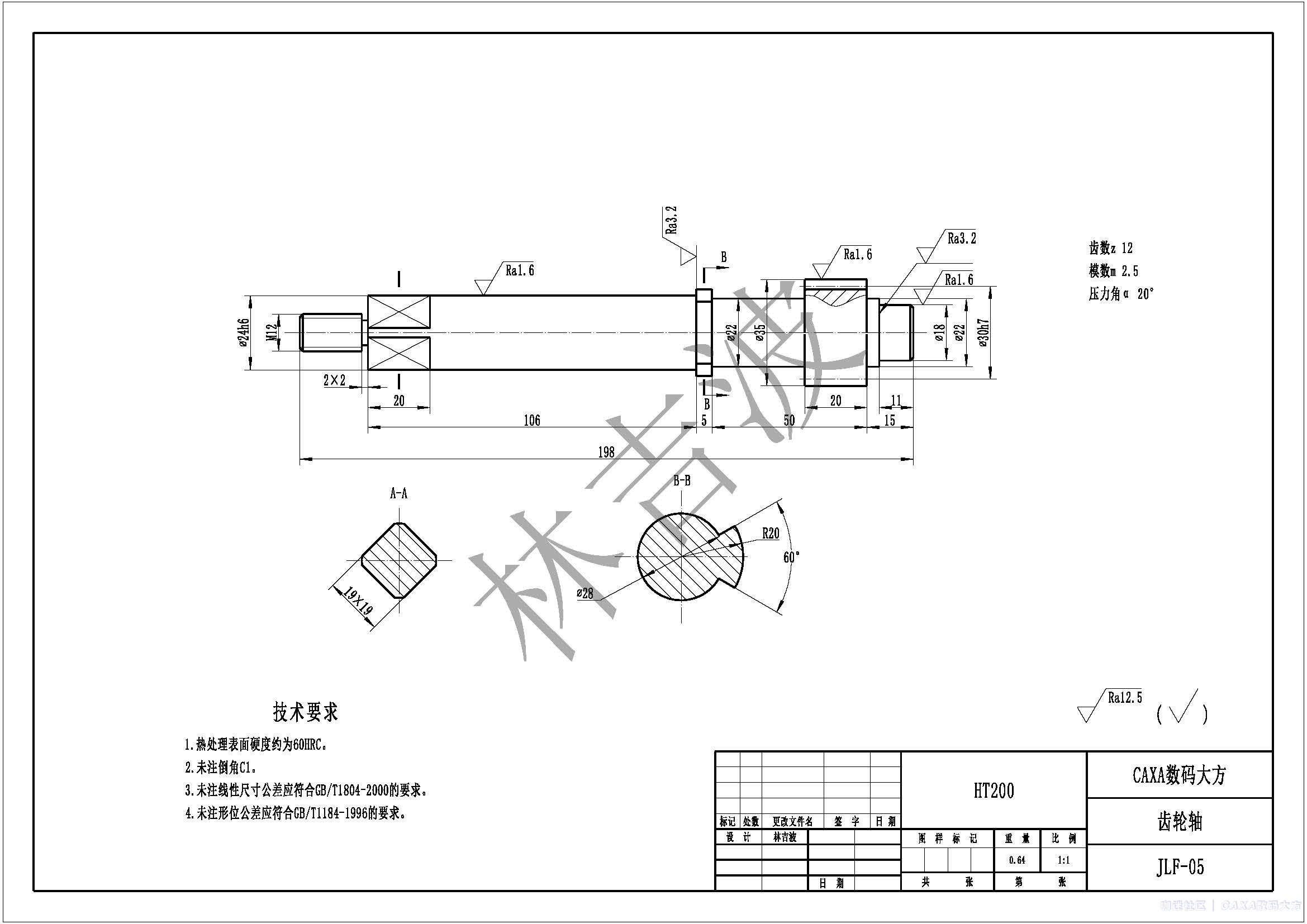

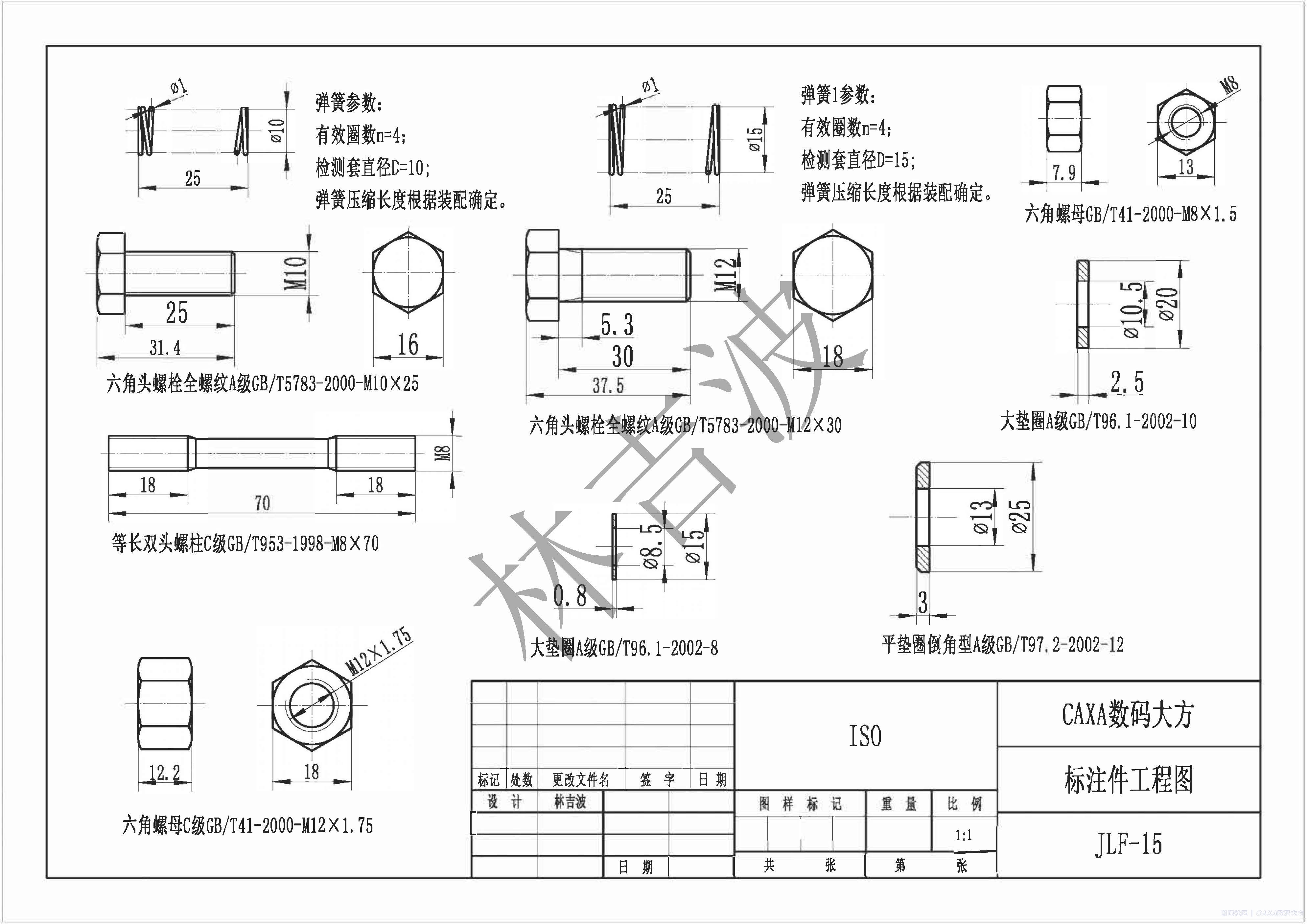

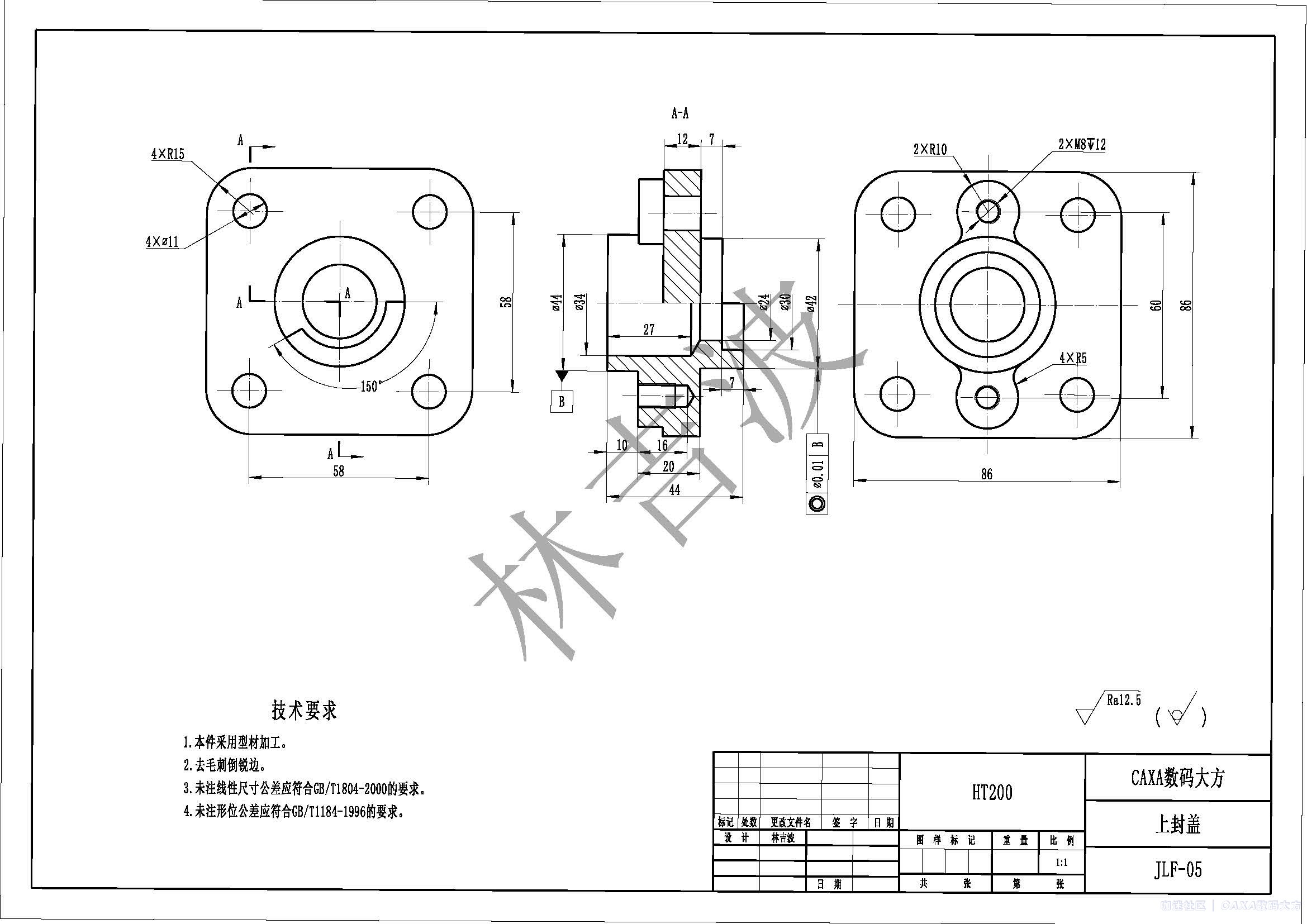

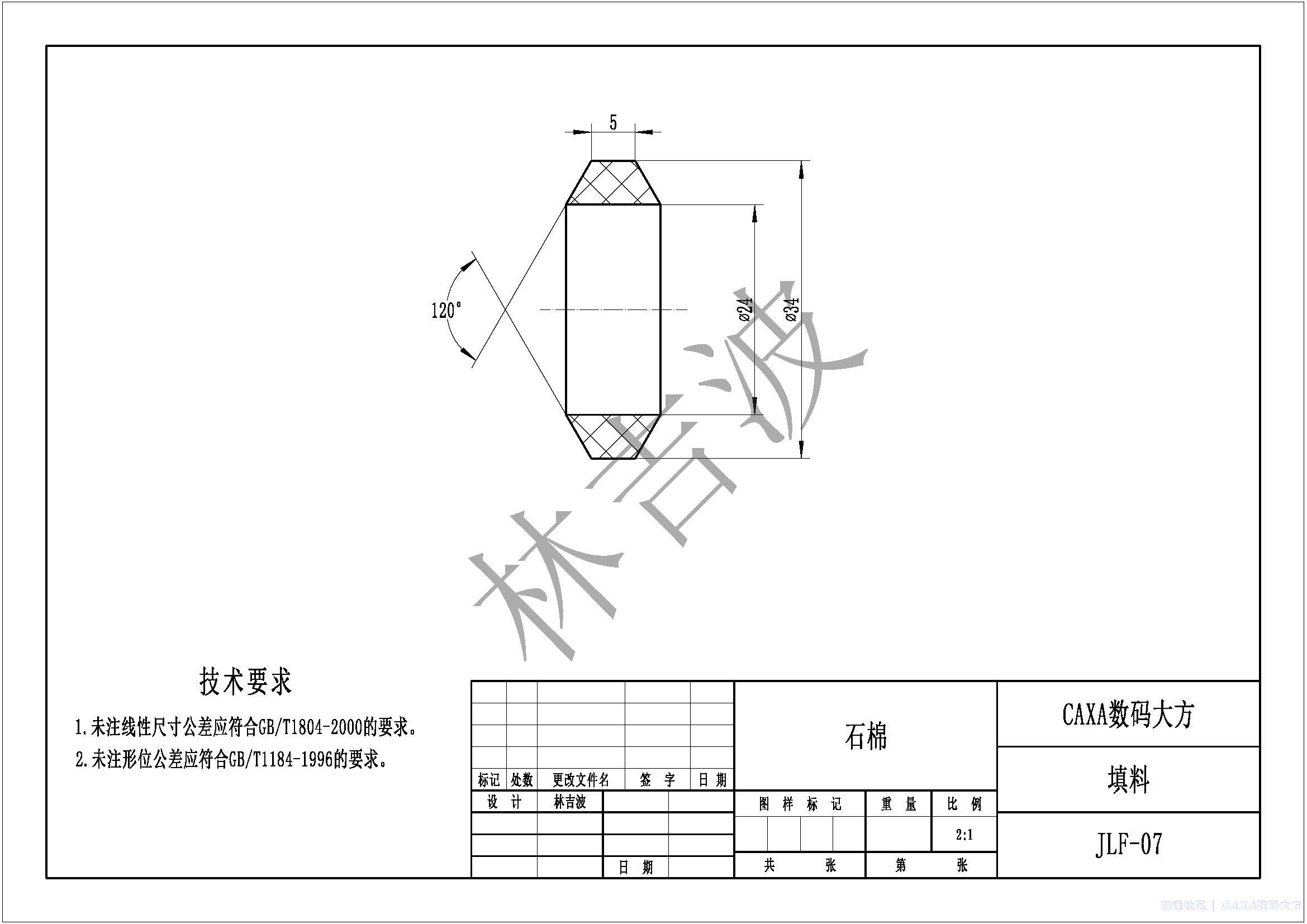

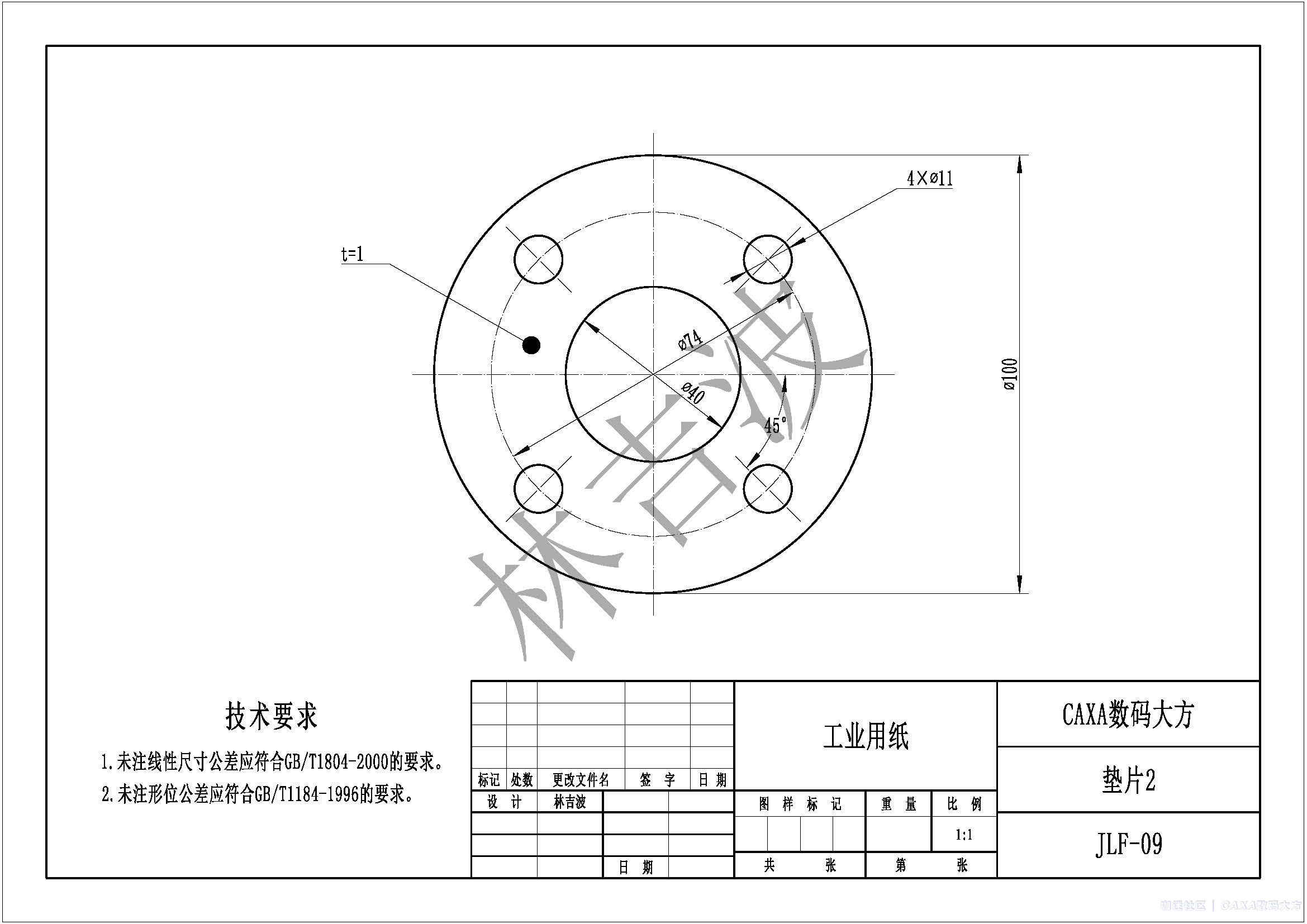

节流阀装配图.jpg 内阀瓣.jpg 上封盖.jpg 手柄.jpg 填料.jpg 填料压板.jpg 外阀瓣.jpg 下封盖.jpg 标准件工程图.jpg 齿轮轴.jpg 垫片.jpg 垫片1.jpg 垫片2.jpg 阀盖.jpg 阀体.jpg 滑动齿条.jpg
