考前参考:2016年第七届全国数控技能大赛决赛样题(建模+轨迹)

  [复制链接]

30

主题

798

帖子

3164

积分

高级会员

Rank: 4

积分
3164
QQ
发表于 2016-11-1 16:08:24 | 显示全部楼层 |阅读模式
大家好:
   2016年第七届全国数控技能大赛决赛,将于2016年11月6日左右在北京召开。前期大赛组委会向各有关各参赛单位发布了相关的大赛样题。相信相关参赛单位正在反复操练,力争大赛当天争创佳绩。
   样题,一般和真实考试题差不了多少。为了让大家都取得一个好的成绩,近期我和几个哥们也帮着把这几套体尝试了一把。下面将所做好的样题传到该帖子内,供大家参考!
   1.因为大赛题1-9涉及到建模,因此只对1-9题做了模拟
   2.其中:1、2、3题数控车,使用的是“CAXA 数控车 2016r1” 软件
           4、6、8题数控铣,使用的是“CAXA制造工程师 2015r1” 软件
           5、7、9题数控铣,使用的是“CAXA制造工程师 2016r1” 软件(2015r1也可以)
           (第六套需要螺旋线,可参照公式曲线内的已有螺旋线修改而来,我也提供了一份)
   3.因为模型简单,没有在实体设计内绘制。
   4.  6、8题模型的毛坯使用的是stl三角片格式,具体制作办法样题内有
      (绘制毛坯形状另存为stl,然后在设置毛坯时插进来)
   5.模型中,有些轨迹的参照坐标系可能不符合实际机床的装卡,大家可以结合实际调整。

今后,再有这类大赛模拟题,我会尽快发到网上供大家参照。
这次有点晚了,抱歉,仅供参考!

如有任何疑问,欢迎留言,互相讨论!

   附件已经全部上传,请到二楼下载!

                                          小博士
                                         2016.11.2
小博士
回复

使用道具 举报

30

主题

798

帖子

3164

积分

高级会员

Rank: 4

积分
3164
QQ
 楼主| 发表于 2016-11-1 16:08:45 | 显示全部楼层
附件下载区:

百度云:http://pan.baidu.com/s/1c2eIthQ
提取密码:xr77

网址复制两个[/url]之间的内容即可
小博士
回复 支持 反对

使用道具 举报

30

主题

798

帖子

3164

积分

高级会员

Rank: 4

积分
3164
QQ
 楼主| 发表于 2016-11-4 08:53:39 | 显示全部楼层
特别说明:

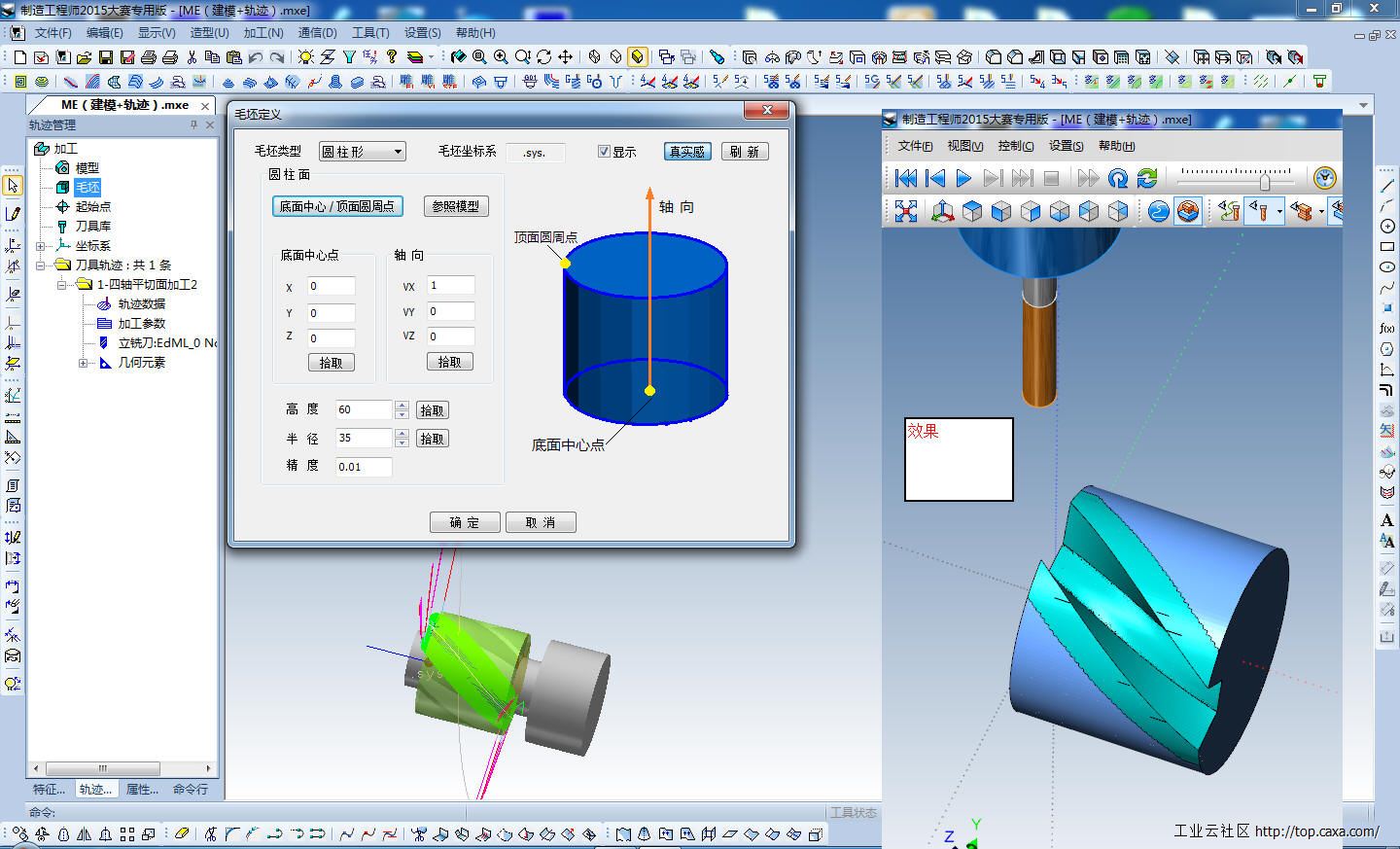

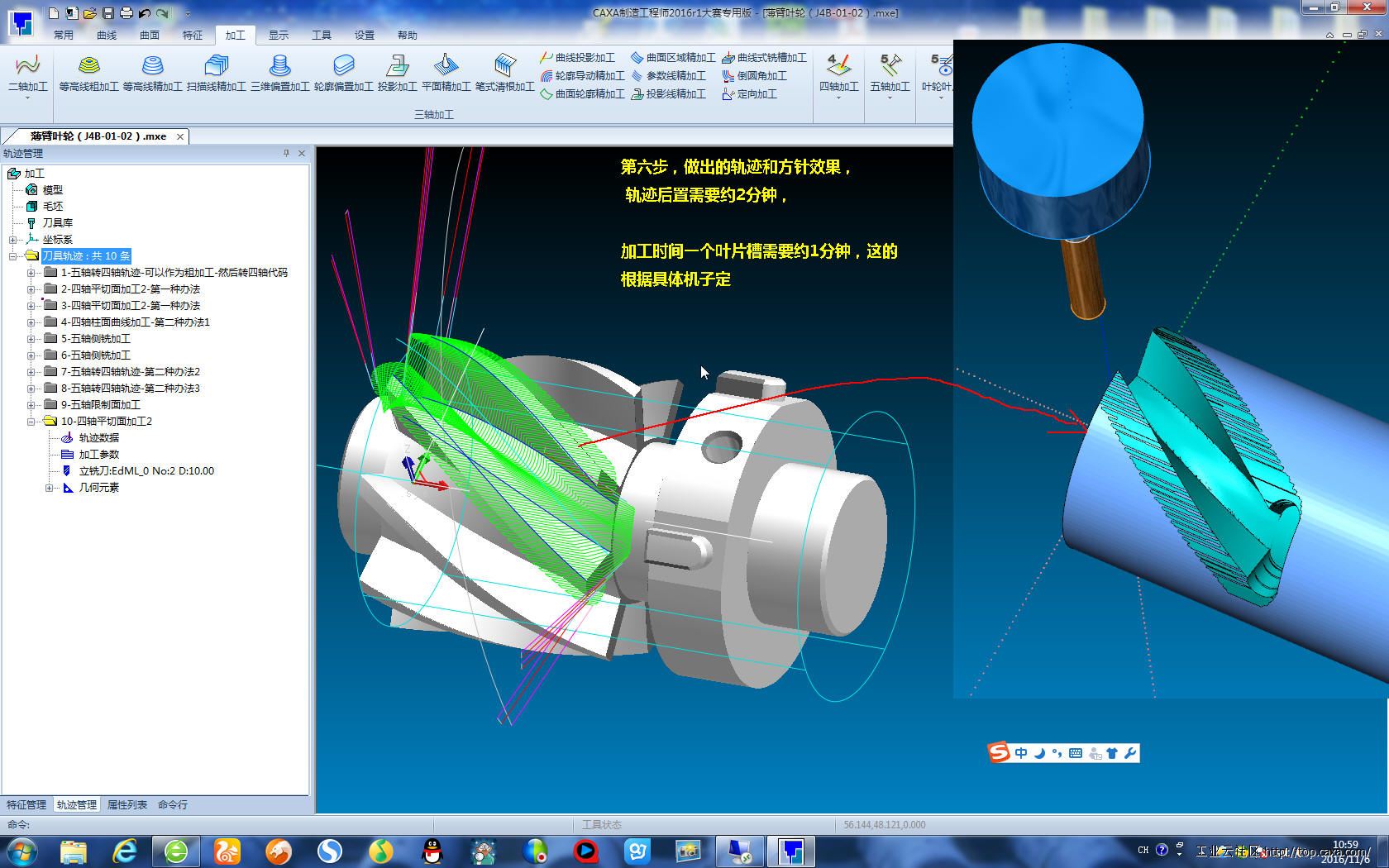

            关于本次大赛中的难点问题,最难的就是职工组的第六套内的“薄臂叶轮(J4B-01-02).mxe”上的叶轮加工,它需要地面为平面,两侧还是叶轮面(现场参赛选手踩点、事先smartCAM试切,以及我们的试切都间接证实这个问题。多次尝试后,就我个人来说,还是用四周平切面加工2 ,,外加添加轨迹时进行干涉检测,大致可以做出。我把做的样题放到论坛内,仅供参考。 以防使用CAXA参赛的选手到时候不知所措。(当然也希望有更好的办法。)
          下面是详细的创建过程和附件(附件已经是剥离的纯曲面体了,大家也可以直接建模,用实体模型也可以)

          本次大赛还是建议大家用制造工程师2015 版本,主要是2016改动大,大家不熟悉。

(注意“按照下面做可能太耗时,仅供参考,如有其他办法,可以不管一下内容)

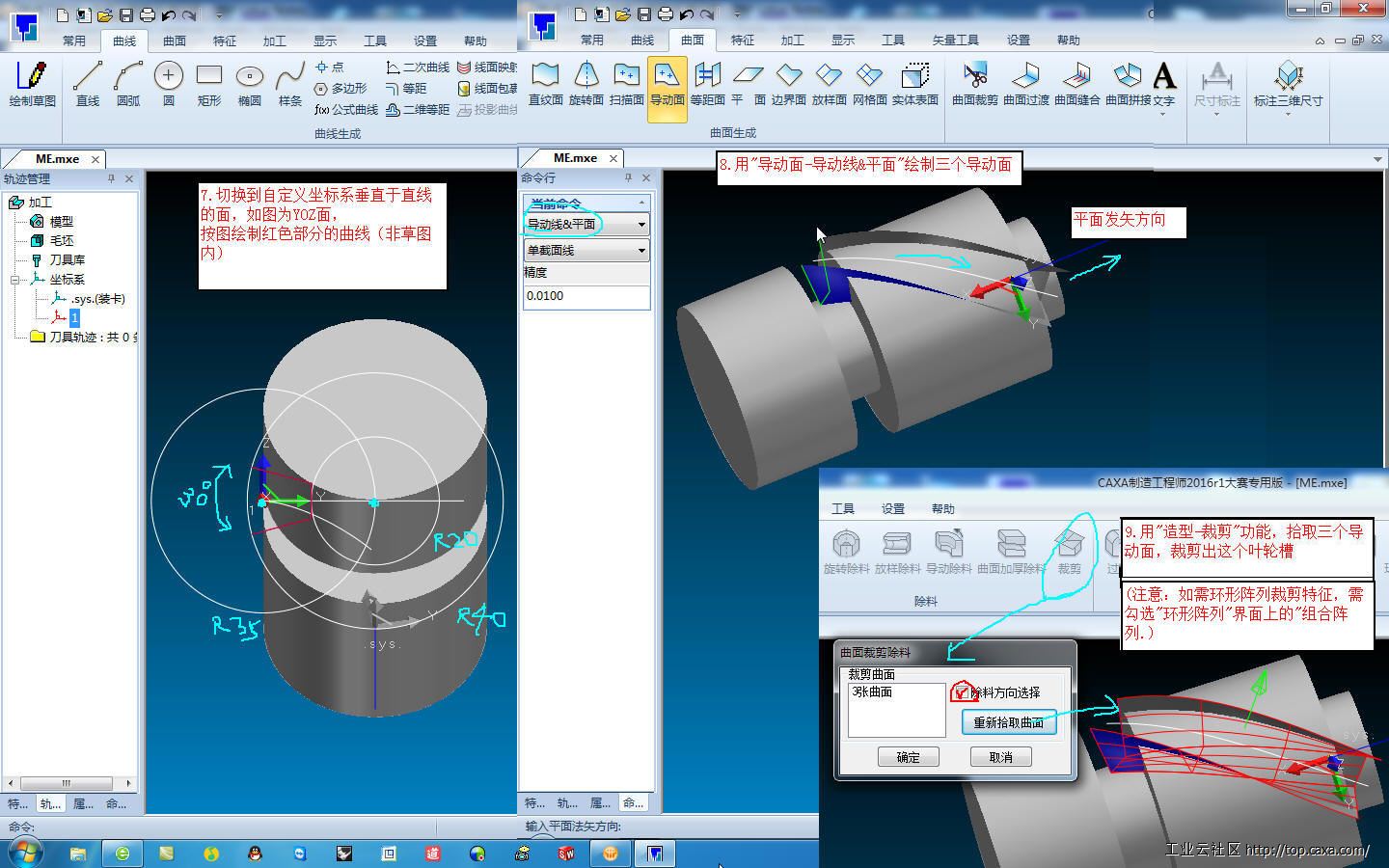

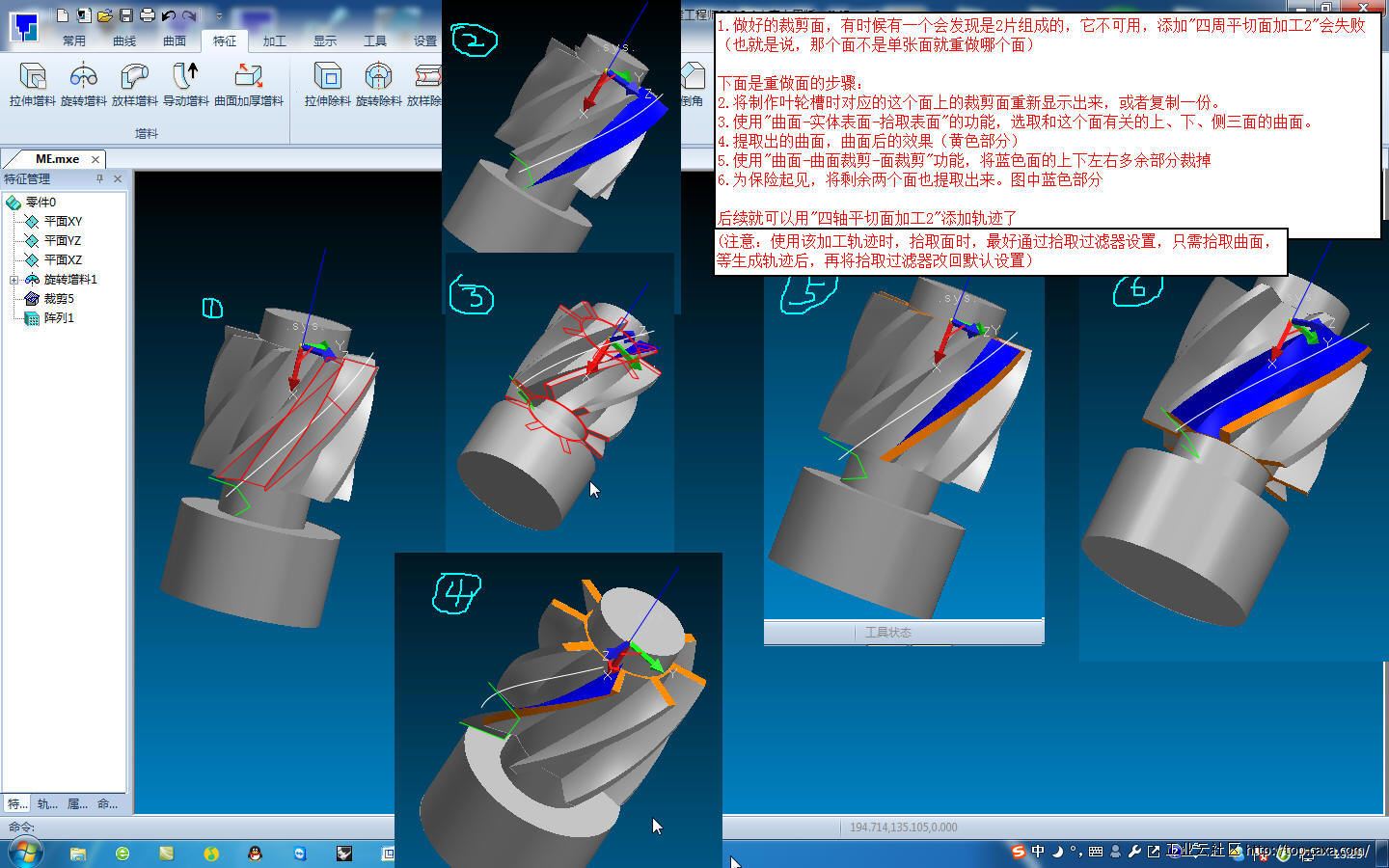

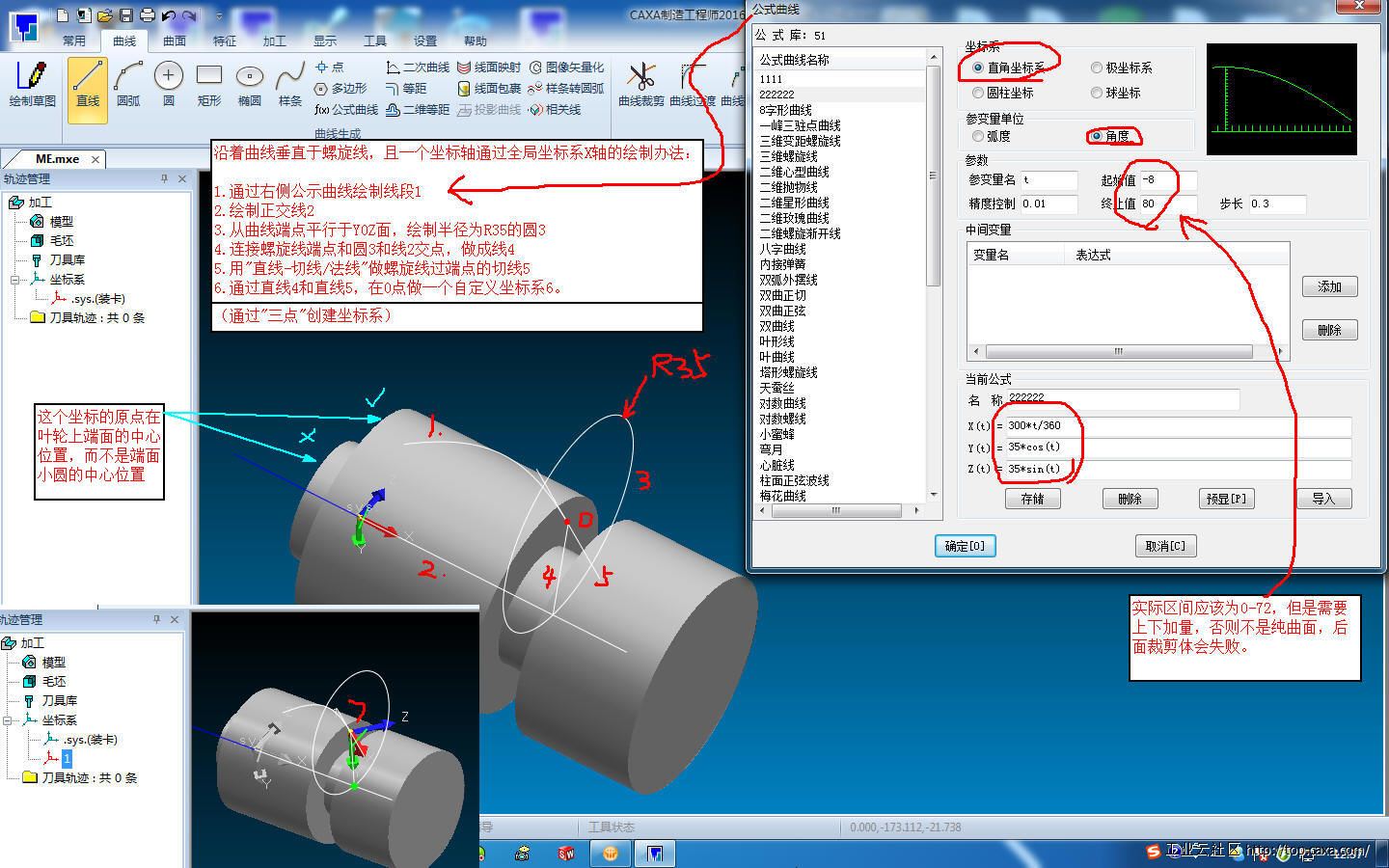

1.事先要做好三个沿着螺旋线,通过“曲面- 导动面-导动线@平面”  做出三个叶轮侧和底面的线, 使用“造型-裁剪“””通过曲面裁剪,裁剪出这个面。(在ME内这块似乎不是太好做)





附件:
ME(建模).rar (122.11 KB, 下载次数: 2551)

ME(建模+轨迹).rar (950.61 KB, 下载次数: 2785)

          补充:实体设计内的绘制办法:
      这个模型在制造工程师内绘制很麻烦,最好能在实体设计内绘制,
           1.1 首先从右侧拖出一个圆锥体,然后通过三维球调整其顶尖和全局坐标系的X轴重合, 还要确保其起始位置和全局坐标系重合(这方面后续导入ME内)
           1.2修改草图界面,一侧向X轴负方向偏移12,绘制大赛样题的草图截面,完成后退出,大赛旋转轮廓,大致毛坯的样子就有了、
           1.3用现有的三维公式曲线内的螺旋线,修改其为角度,区间为0-72, x和Y等式内的振幅改为35, Z轴改为 300*t/360 ,  生成公式曲线
            1.4在公式曲线一端的端点处建垂直于曲线的草图,然后绘制草图界面,
            1.5扫描除料,扫描时,设置一下扫描面板上隐藏的设置项内“扫描操作,拾取轴向为旋转项。
            1.6 生成除料特征后,两侧出现完整的面,然后进行表面匹配处理,和两个端面分别匹配处理一下。
                 (至于后续是否需要再阵列,其他7个看情况定)
             1.7最后选中这个零件,然后新建个制造工程师环境,该模型会直接导入到新的环境内。

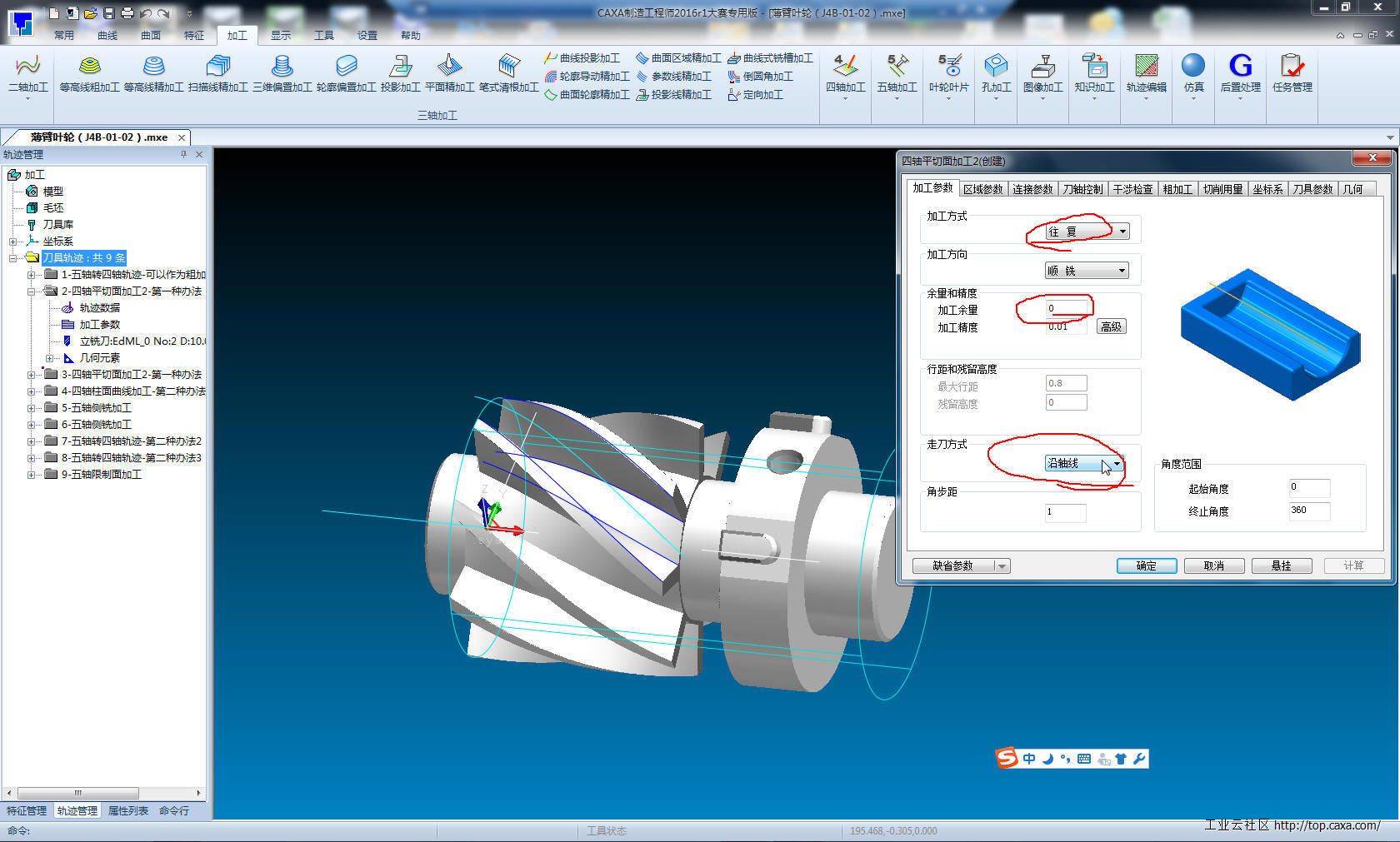

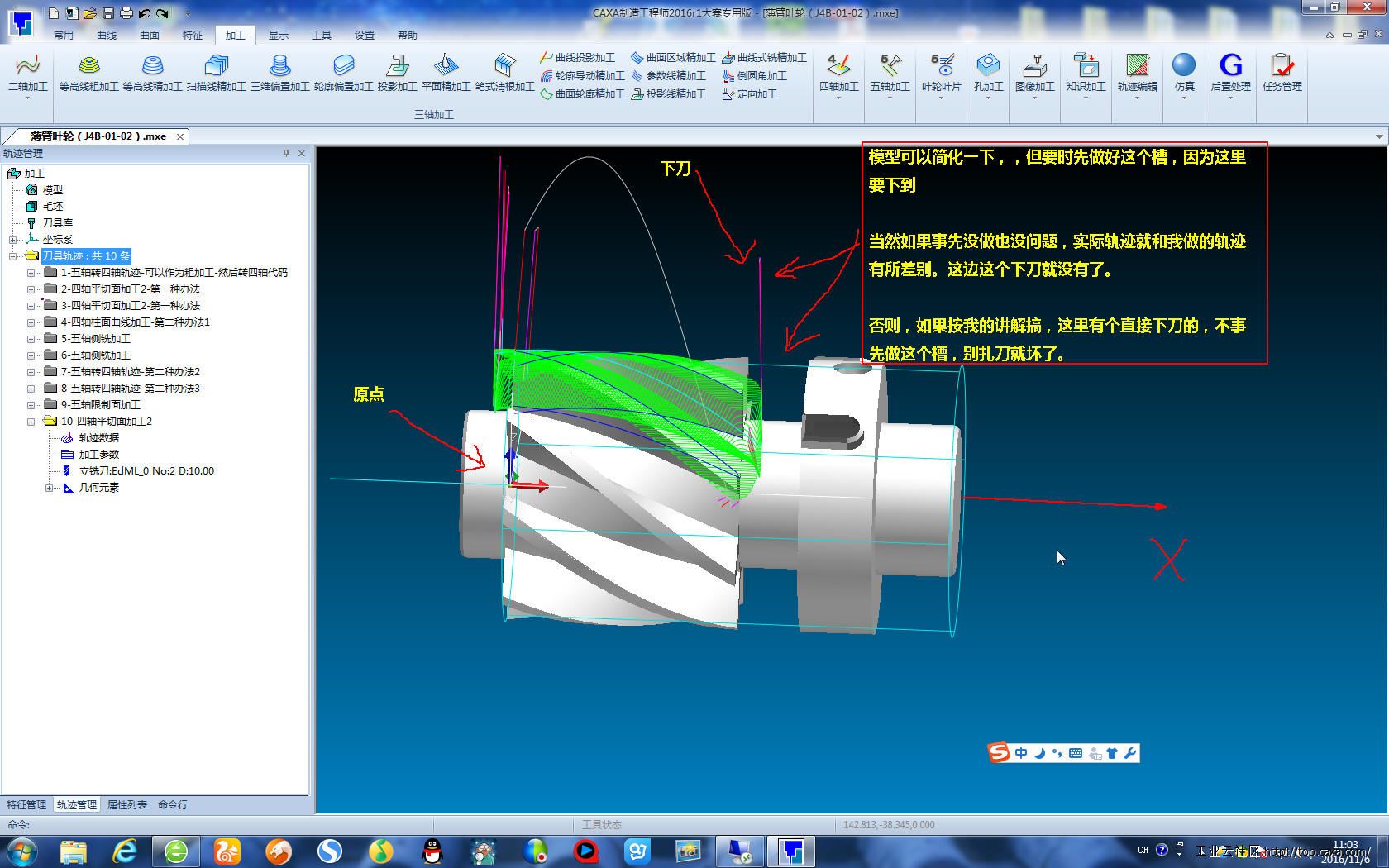

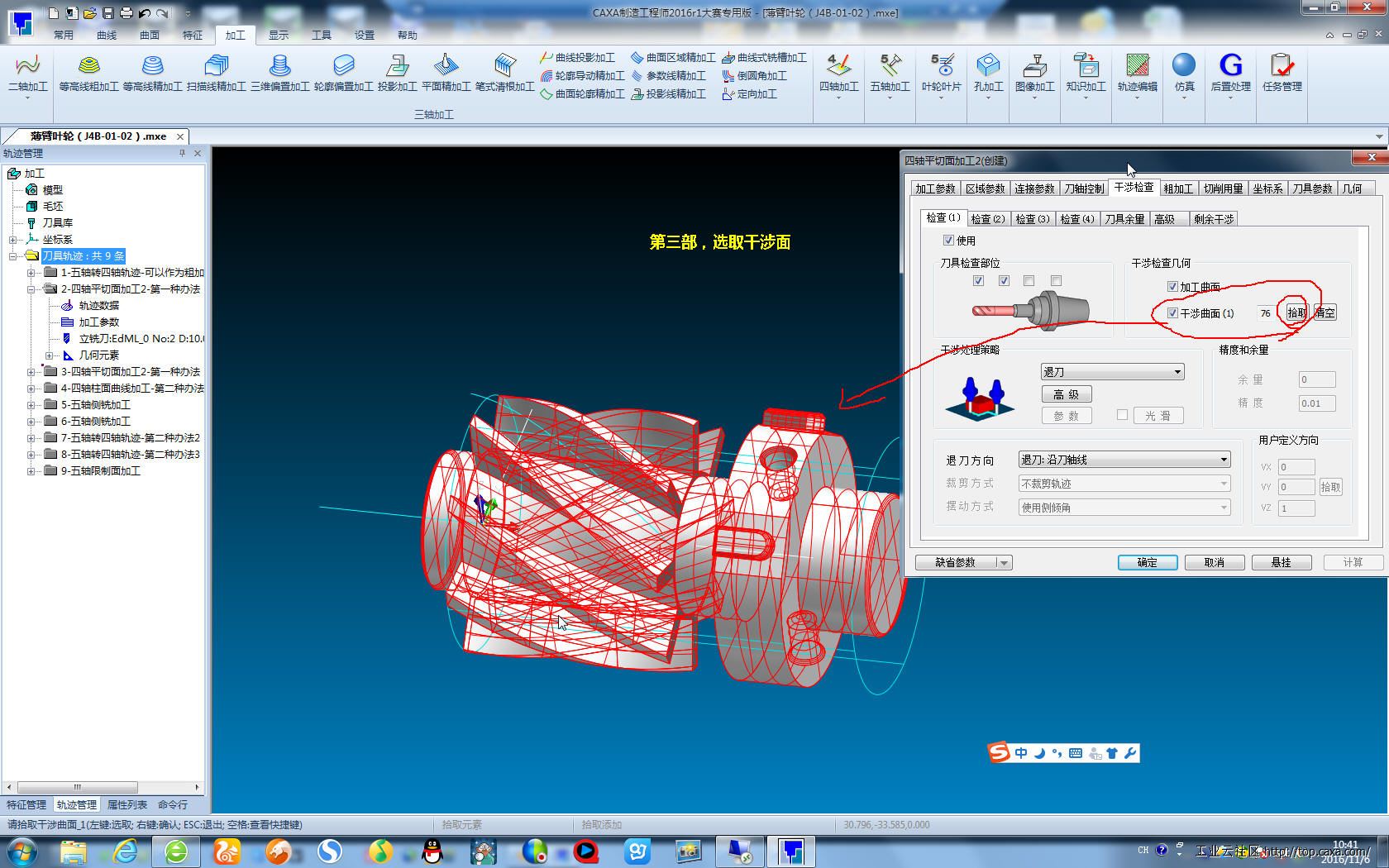

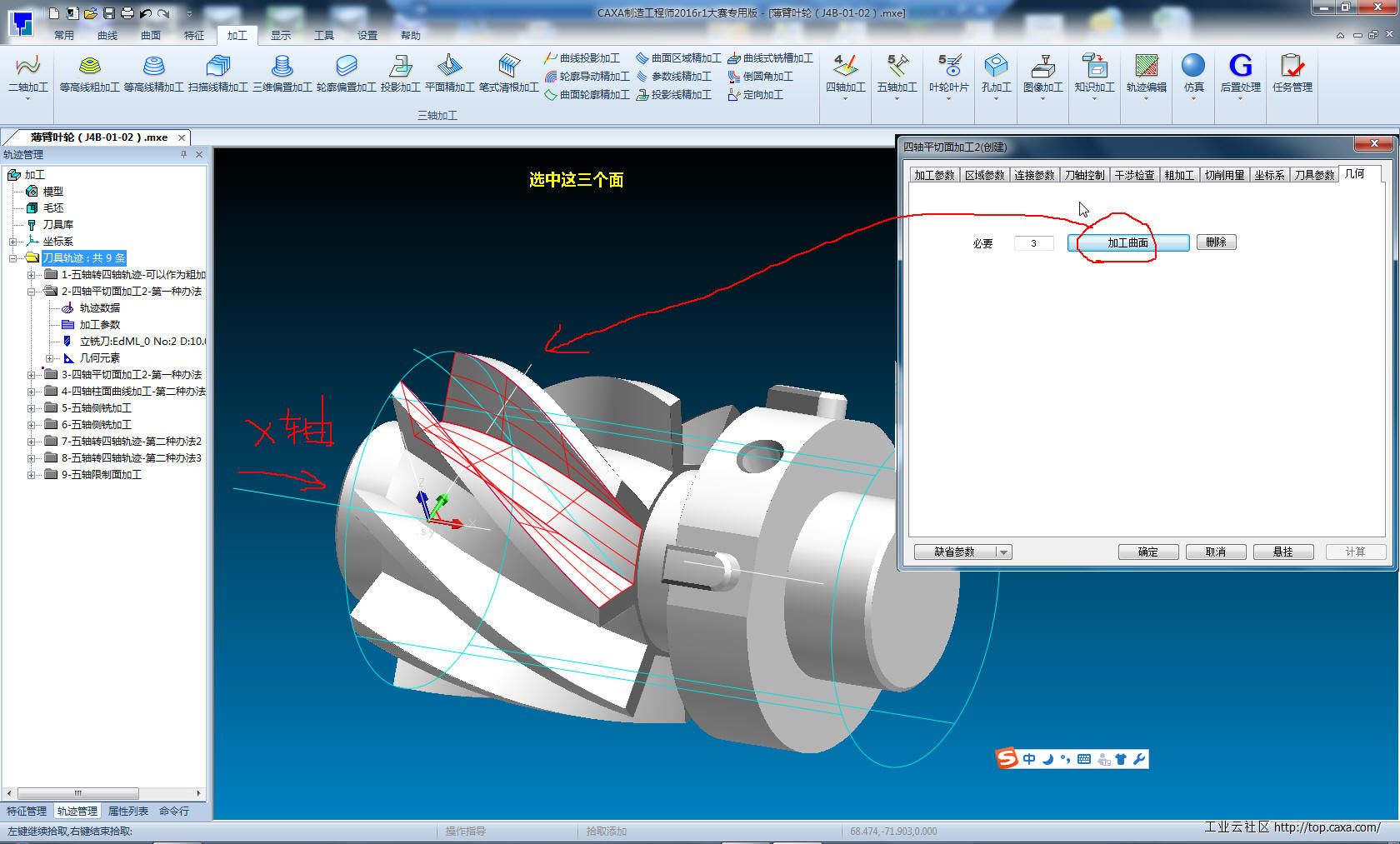

2.然后按照下面的步骤,添加四轴平行面加工2,添加轨迹即可。这点的具体操作办法如下(包括附件):








附件:

薄臂叶轮(J4B-01-02)添加轨迹办法讲解.rar (1.73 MB, 下载次数: 3460)
小博士
回复 支持 反对

使用道具 举报

0

主题

1

帖子

12

积分

新手上路

Rank: 1

积分
12
发表于 2016-11-4 22:55:51 | 显示全部楼层
厉害
回复 支持 反对

使用道具 举报

30

主题

798

帖子

3164

积分

高级会员

Rank: 4

积分
3164
QQ
 楼主| 发表于 2016-11-5 11:07:38 | 显示全部楼层
       KND系统的  特别说明:
       1.数控铣方面:
         1.1KND系统下,多个同一坐标系下多个轨迹,比如刀具也一样,大家喜欢一起后置,但是,G代码轨迹间,只有G90,没有G54(切换到自定义坐标系),估计选手会遇到,到时候就会出现报废件,因此,KND的三四轴后置,这次大赛时,一定要一条条进行后置。涉及到  KND的三轴,四轴。
          1.2还有个问题,以前,fanuc系统,因后置相同,选手敢用G81直接代替G84,换成丝锥攻丝,说明比赛紧张起来,他们啥事也干的出来。但KND的G84后是f1,表示的是螺距,而fanuc的G81和G84代码一模一样,他后面都是f800,表示的转速,或进给。如果选手KND系统下直接用G81代码代替G84代码,换上丝锥就加工,会直接撞刀。
       这两个问题,参赛的选手一定要注意一下。

      1.3另外,用固定循环加工,加工孔时,需要选择KND系统。相应的后置时还要根据轨迹的实际,选择响应的KND系统进行后置。
        比如:
        1.3.1 固定循环钻孔和2-3轴轨迹,后置时,请选用KND2000MCi系统
         1.3.2四轴轨迹后置时,请选用KND_2000M_4X_A系统(加工零件是绕X轴旋转)

2.数控车方面:
       车铣复合加工中:
               使用的是K2000MC4i 系统,如果加工端面,铣内多边形凹槽,或者加工端面孔,需要在CAXA制造工程师内做,做相应的垂直于z轴的固定循环孔轨迹(加工端面孔,需要选择固定循环加工中的KND系统)或者平面轮廓粗加工轨迹(加工端面四方沉槽),后置时,选择后置系统为KND2000MT6Ci这个系统后置。然后传到数控车上去进行加工.
             单独的老式车床K2000MC1i ,请选用K2000Mci系统后置,进行后置。

      预祝大家比赛成功,只是这次换系统稍微麻烦些。
小博士
回复 支持 反对

使用道具 举报

30

主题

798

帖子

3164

积分

高级会员

Rank: 4

积分
3164
QQ
 楼主| 发表于 2016-11-6 11:19:47 | 显示全部楼层
再次详细描述大赛新加的KND系统有两大点注意事项:

1.KND系统后置问题
1.1 KND的固定循环加工轨迹后置时,涉及到G81钻孔和G84 攻丝的,一定要单独、分别后置,否则会撞刀。
原因:fanuc系统的G81和G84 后置代码几乎一摸一样,因此原先使用过fanuc系统的选手,因比赛时间紧张,会直接将G81的后置代码,将G81改为G84后,换上丝锥,直接攻丝。这会造成直接撞刀(因G81后的代码是f800 是进给转速,进给量比较大,而G84后是f1,指的是螺距)
1.2 KND的2-4轴数控铣系统,后置时,就最好一条一条,逐个后置代码。
原因:经验证,如果是在自定义坐标系下(按制造工程师创建时的提供的sys 系统坐标系,定义的轨迹,没问题),多个轨迹一起后置时,第二个轨迹起始位置出现了一次G90 (而不是G90 G54 G49 G40 G80,G54 意思是选择工件坐标系1,也就是自定义坐标系),可能会出现后续代码按全局坐标系进行加工的情况。造成加工错误,为防万一,保险起见,对于相同刀具,同一坐标系下生成的轨迹,最好逐条后置后,手工合并一下。
2.关于KND数控车的问题
            车铣复合时端面四方和端面孔的加工办法说明,需要告知考生如何实现:
本次大赛KND的车铣复合设备是:宝鸡机床CH50  +  KND的K2000MC4i 系统,如果加工端面,铣内多边形凹槽,或者加工端面孔,需要在CAXA制造工程师2016R1或者2015R1(兼顾老用户喜欢老界面)内做,做好后再到CAXA制造工程师2016R1内,选择后置系统为KND2000MT6Ci这个系统进行后置方可。
            比如:绘制槽轮廓线或者孔时,都需要在制造工程师的X0Y面内做(垂直于z轴,转换后,Z轴就是车床的主旋转轴。刀具进给就是X轴,Z轴的旋转就是C 轴(自由度)),端面加工孔或攻丝请使用”固定循环孔加工中KND系统和相应的G81 和G84;端面车四方,需要使用,平面轮廓粗加工,向Z轴负方向位加工深度。
小博士
回复 支持 反对

使用道具 举报

3

主题

99

帖子

344

积分

注册会员

Rank: 2

积分
344
发表于 2016-11-6 15:25:57 | 显示全部楼层
学习学习再学习
回复 支持 反对

使用道具 举报

13

主题

50

帖子

287

积分

注册会员

Rank: 2

积分
287
发表于 2016-11-9 22:38:28 | 显示全部楼层
百度网盘的那个有人能下载么?下载一点反映都没有呀,下不下来


只看了下数控车职工组的。
工艺安排不敢苟同。因为数控车文件打开后,无法再看到刀具情况 ,有些刀路不知道用什么刀切的。在车圆弧面时,感觉像是用切槽刀做的刀路,比赛提供了球刀,为什么不用球刀呢?
法兰盘的如按文件去加工,左侧全部加工完成再切右侧和外圆R5,如何装夹?刀具和卡盘干涉怎么处理,把卡抓车到小于130?
长轴R10的球面,用提供的外圆车刀应该能切出来,后来60度的话应该不会过切(如是55度,会略有过切)。
回复 支持 反对

使用道具 举报

3

主题

2502

帖子

1万

积分

超级版主

Rank: 8Rank: 8

积分
14678
发表于 2016-11-10 09:33:51 | 显示全部楼层
具体的工艺安排,仁者见仁智者见智。
网盘可以下载,您可以转存到自己的网盘中然后下载
回复 支持 反对

使用道具 举报

2

主题

9

帖子

126

积分

禁止访问

积分
126
发表于 2017-7-24 11:45:46 | 显示全部楼层
提示: 作者被禁止或删除 内容自动屏蔽
