求助:这个零件用CAXA实体设计怎么做?



打赏列表共打赏了0次

cry
还木有人打赏~
回复

使用道具 举报

2

主题

162

帖子

594

积分

中级会员

Rank: 3Rank: 3

积分
594
 楼主| 发表于 2019-1-31 11:46:24 | 显示全部楼层
主要是R45和R30部分不好弄
谢谢各位大侠了
回复 支持 反对

使用道具 举报

7

主题

312

帖子

1830

积分

高级会员

Rank: 4

积分
1830
QQ
发表于 2019-1-31 17:03:39 | 显示全部楼层
先画法兰   在华管道路径  提取曲线  扫描生成管道
回复 支持 反对

使用道具 举报

0

主题

732

帖子

4291

积分

高级会员

Rank: 4

积分
4291
发表于 2019-2-1 17:50:39 | 显示全部楼层

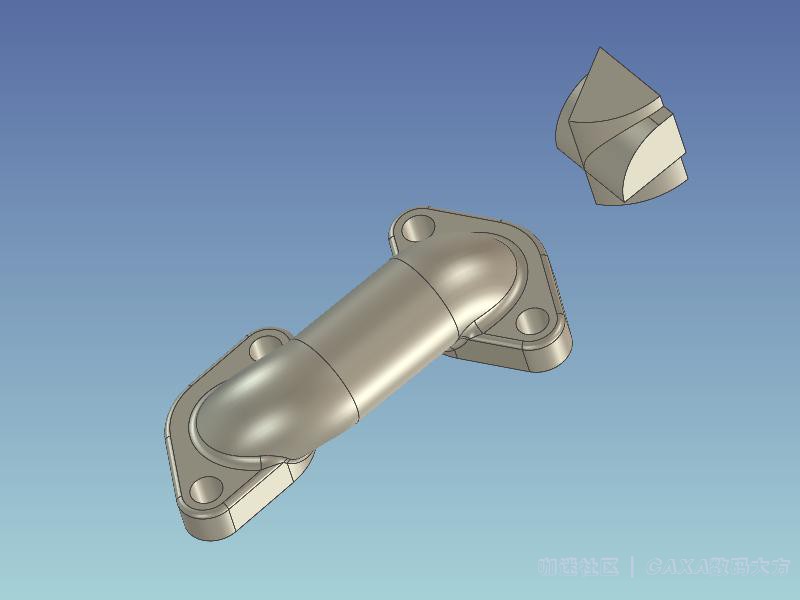

我做一个

异型管.ics

709.5 KB, 下载次数: 138

回复 支持 反对

使用道具 举报

3

主题

75

帖子

865

积分

中级会员

Rank: 3Rank: 3

积分
865
QQ
发表于 2019-2-11 14:12:39 | 显示全部楼层
我扫描总是出错,其实我也认为应该扫描。放样也不行,没法画出脊线。
回复 支持 反对

使用道具 举报

6

主题

128

帖子

2万

积分

管理员

Rank: 2

积分
22384
发表于 2019-2-12 11:45:04 | 显示全部楼层
苟老师,可以录个小视频,展示这个制作过程不?
回复 支持 反对

使用道具 举报

2

主题

162

帖子

594

积分

中级会员

Rank: 3Rank: 3

积分
594
 楼主| 发表于 2019-2-12 20:36:27 | 显示全部楼层

感谢提供原格式文件,研究中
回复 支持 反对

使用道具 举报

2

主题

162

帖子

594

积分

中级会员

Rank: 3Rank: 3

积分
594
 楼主| 发表于 2019-2-13 17:17:47 | 显示全部楼层

扫描出错,无法生成,麻烦大师指点!
回复 支持 反对

使用道具 举报

0

主题

732

帖子

4291

积分

高级会员

Rank: 4

积分
4291
发表于 2019-2-13 23:07:49 | 显示全部楼层
做视频很麻烦,其实这个建模不难,我说一下就行了:
1.正如你说的,两个圆弧R30和R45,就是两个圆弧面(R30和R45)相交的相贯线作为导动线;
2.关键点是扫描出错的问题,扫描截面半径先不要25那么大,用R12或更小的半径扫描,成功后用曲面加厚,可以加厚几层, 达到R17(内径),最后加厚8mm. 不能一次用R25/R18同心圆截面扫描,我也不明白是什么原因,如果有caxa的老师解释一下就好了。
回复 支持 反对

使用道具 举报

3

主题

75

帖子

865

积分

中级会员

Rank: 3Rank: 3

积分
865
QQ
发表于 2019-2-14 09:25:23 | 显示全部楼层

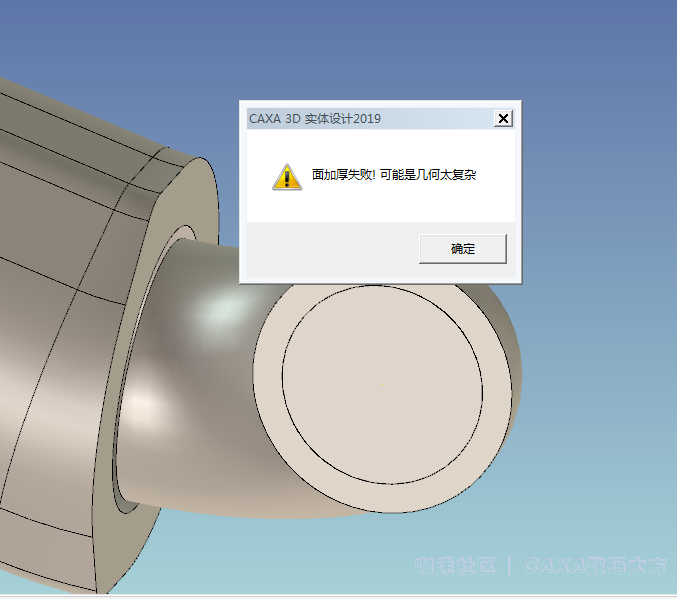

加厚也有问题,加到一定程度就加不了了。2016,2019都试过了。加0.2都加不上。
回复 支持 反对

使用道具 举报
