求助 零件实体画法

  [复制链接]

0

主题

732

帖子

4291

积分

高级会员

Rank: 4

积分
4291
发表于 2019-2-14 19:17:16 | 显示全部楼层
再次试过,先用R13扫描,第一次加厚2 mm, 第二次再加厚2mm, 第三次加厚8mm, 成功!

打赏列表共打赏了0次

cry
还木有人打赏~
回复 支持 反对

使用道具 举报

22

主题

267

帖子

4890

积分

高级会员

Rank: 4

积分
4890
发表于 2019-2-14 22:24:56 | 显示全部楼层
零件图纸有些小问题,看是自由公差,所以问题不大。
尝试用CAXA实体设计造型,说真的好难用,可能是我没有熟练掌握吧!
提取关联、参数设置并没有中望3D来得方便与NX、CATIA就相差更远了。还需努力啊。

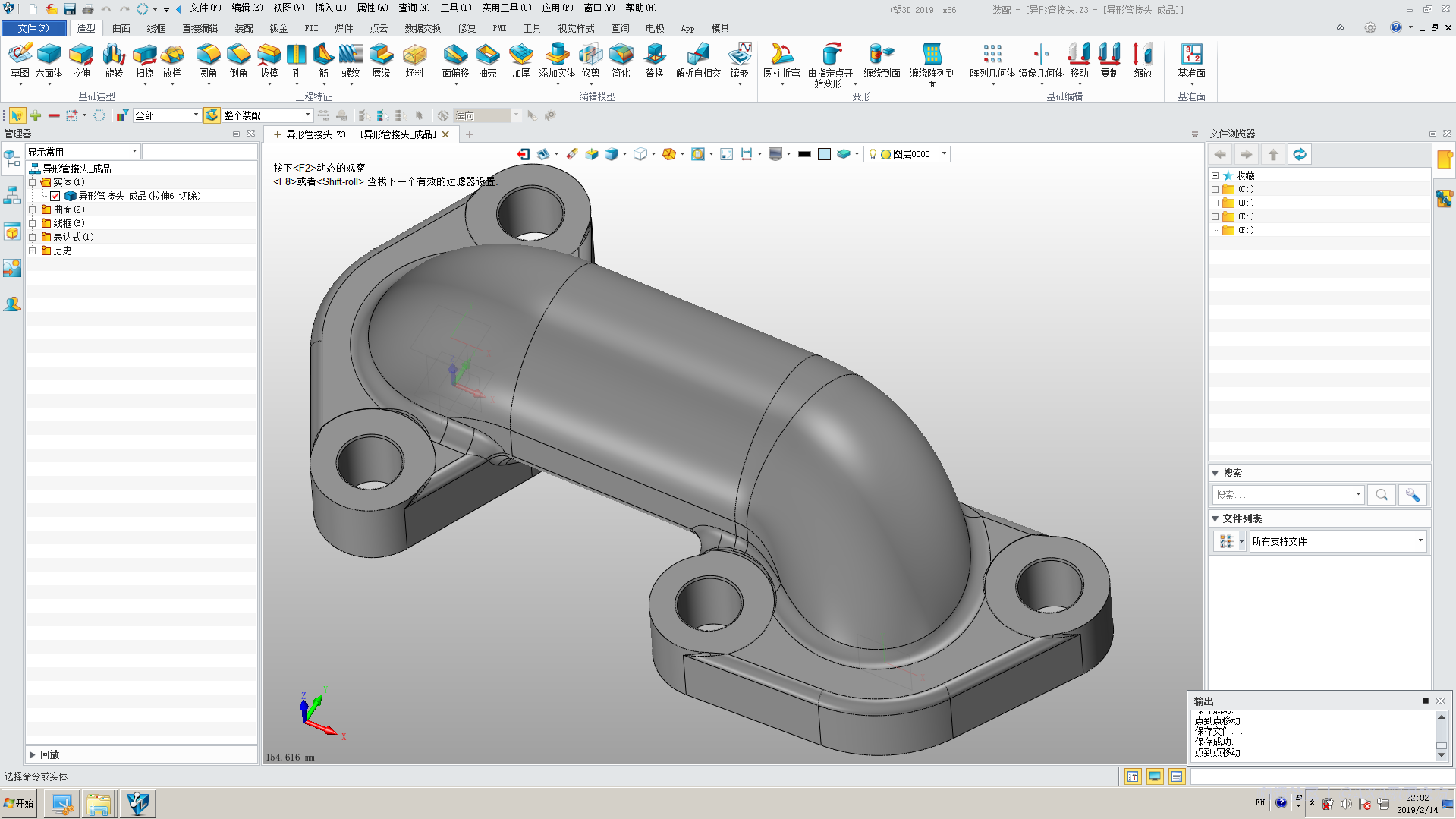

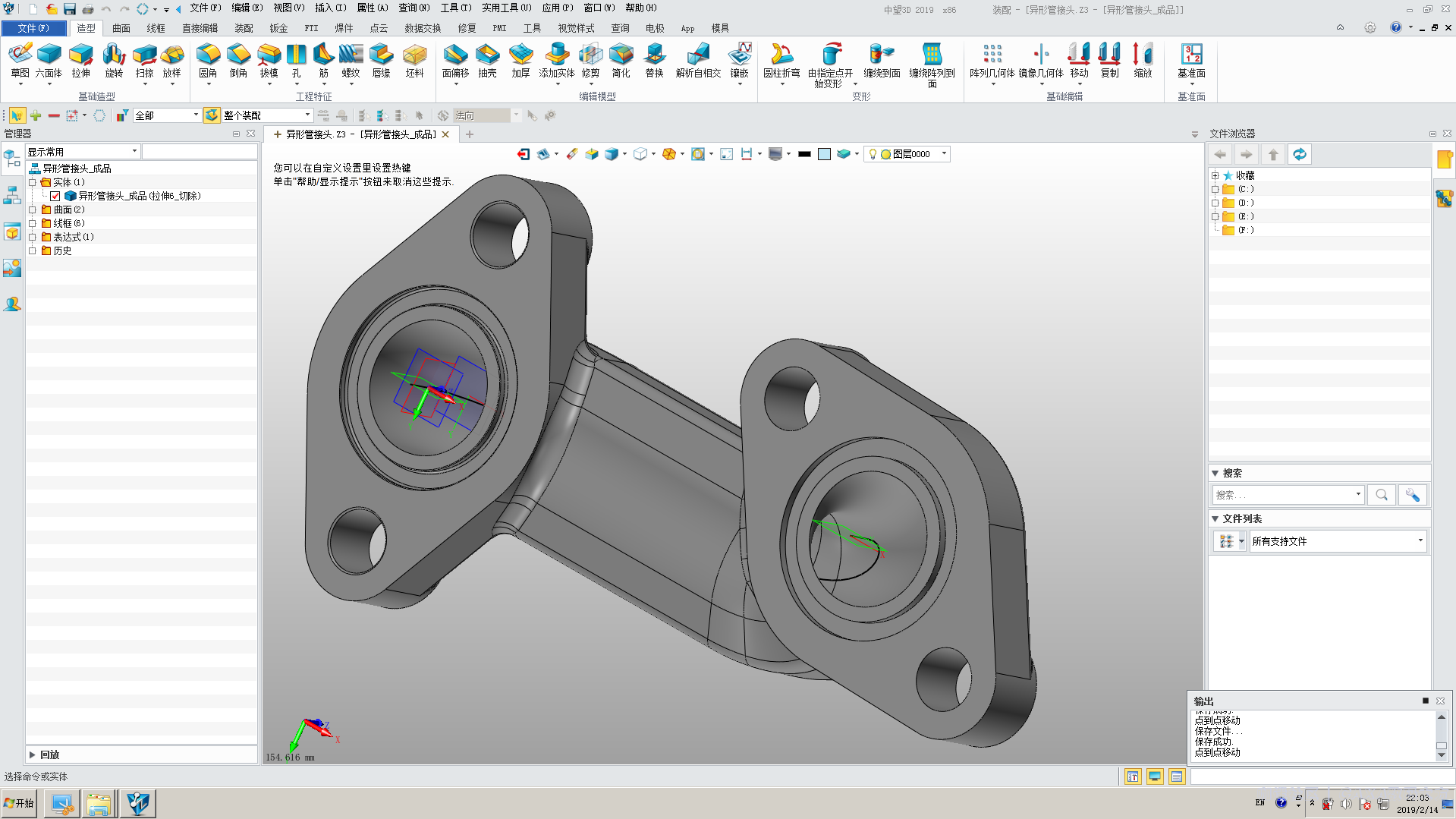

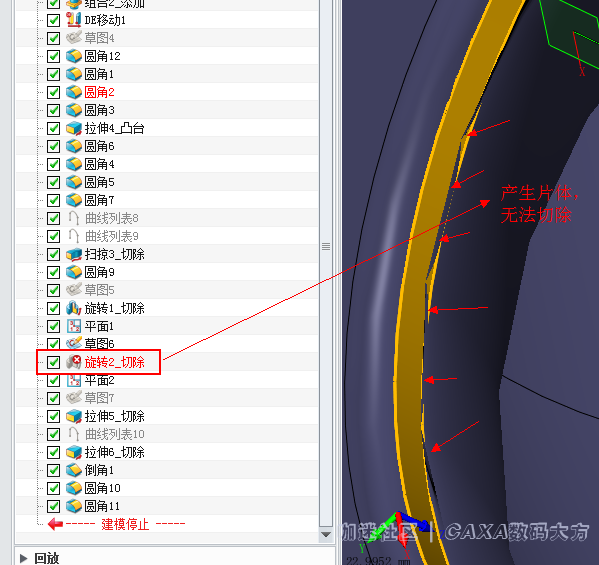

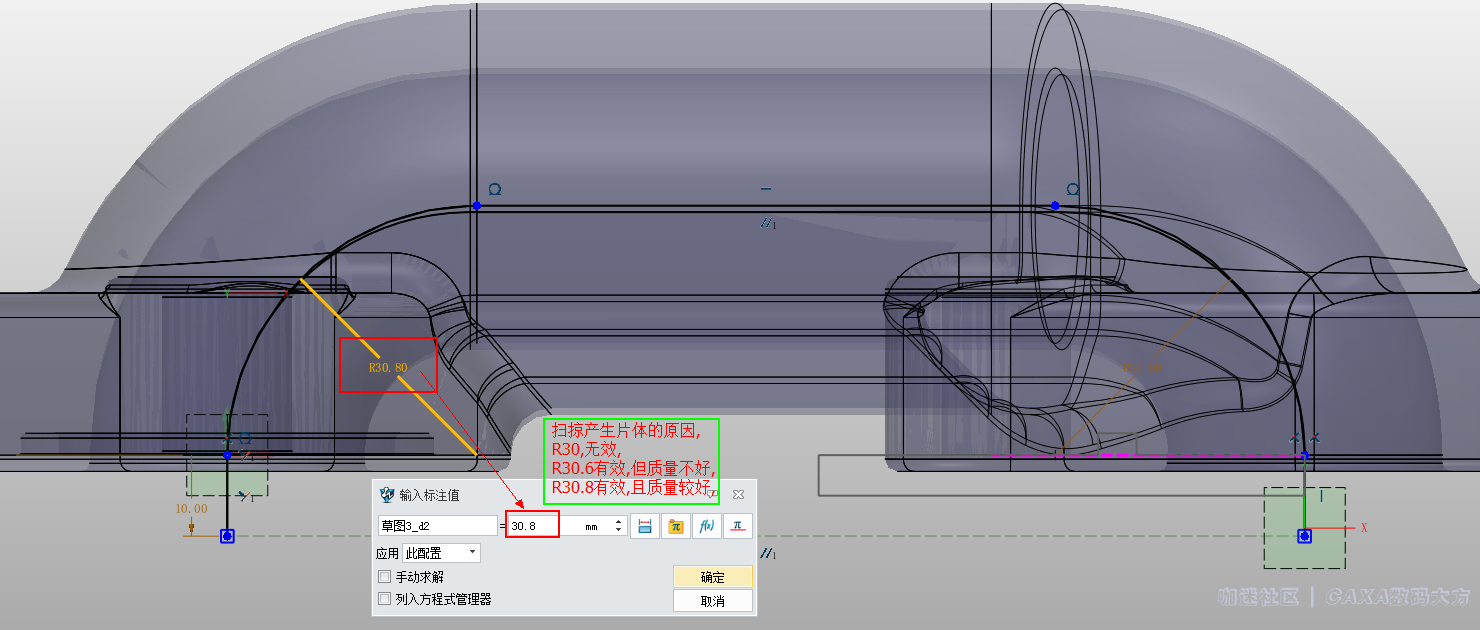

你可尝试修改底面到管中心的中心距30为30.8或者31,扫掠应该会正常。








回复 支持 反对

使用道具 举报

4

主题

140

帖子

1337

积分

高级会员

Rank: 4

积分
1337
发表于 2019-2-24 13:46:31 | 显示全部楼层

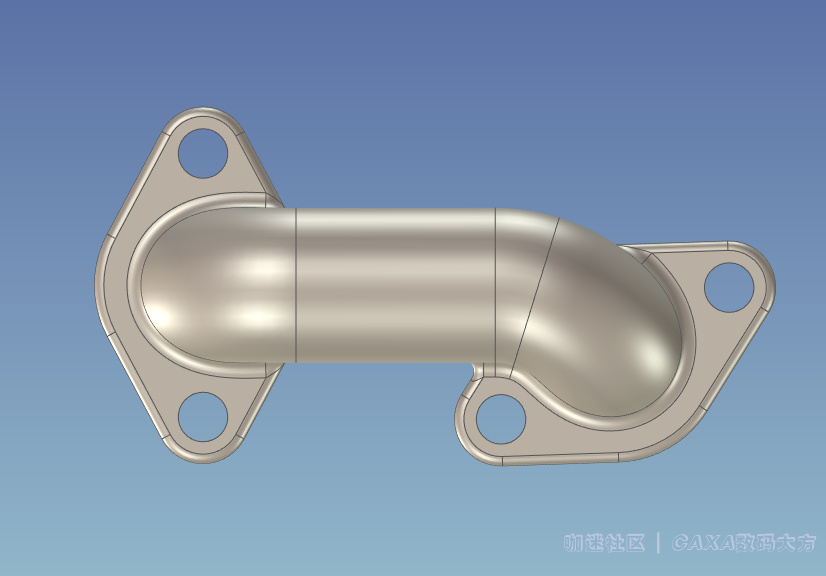

Q1)@BQK)(J}Q@E[QRPFGQMD.png ]6KR8([6@6CSUUDQRCU~A]B.png 接管.ics (1.01 MB, 下载次数: 94)
回复 支持 反对

使用道具 举报

4

主题

140

帖子

1337

积分

高级会员

Rank: 4

积分
1337
发表于 2019-2-24 14:25:50 | 显示全部楼层
回复 支持 1 反对 0

使用道具 举报

22

主题

267

帖子

4890

积分

高级会员

Rank: 4

积分
4890
发表于 2019-2-26 22:10:41 | 显示全部楼层

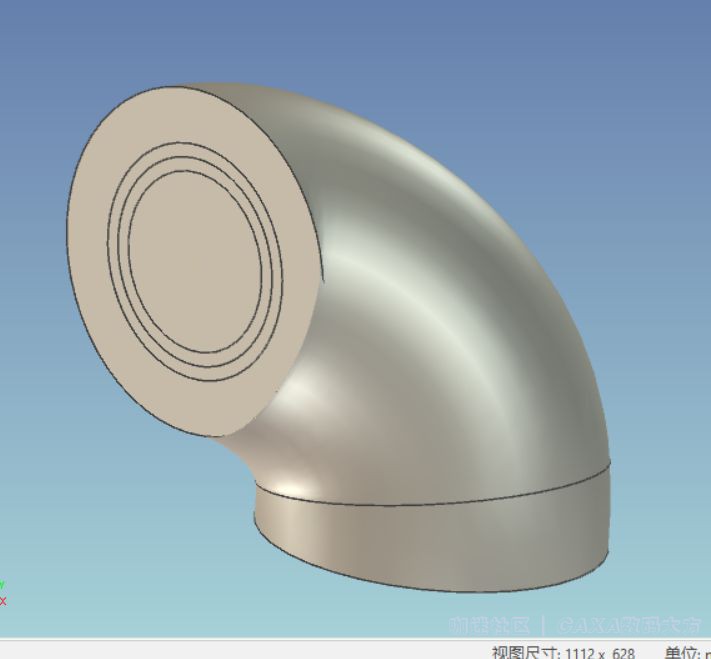

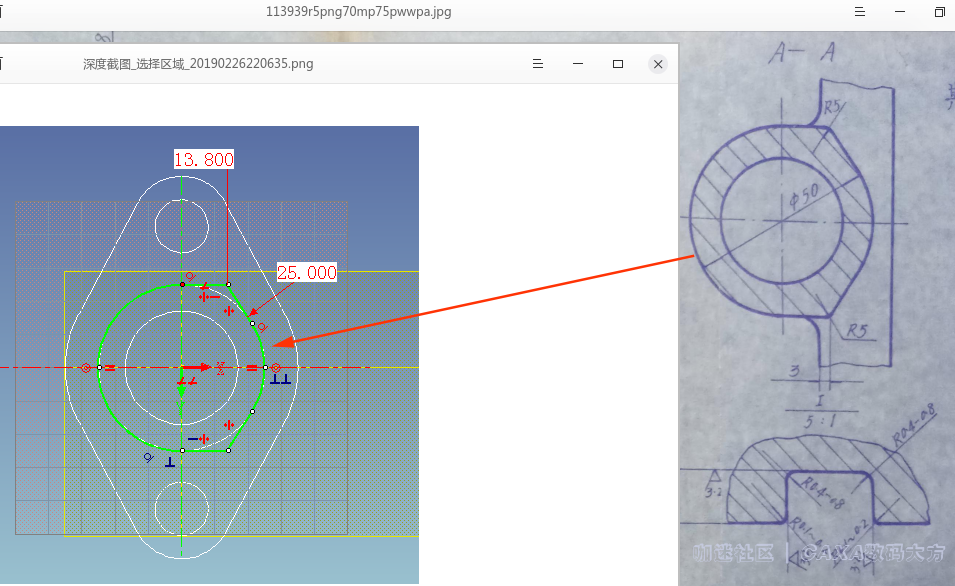

扫掠截图并非圆形,而是异形,



回复 支持 反对

使用道具 举报

2

主题

162

帖子

594

积分

中级会员

Rank: 3Rank: 3

积分
594
 楼主| 发表于 2019-3-6 15:11:58 | 显示全部楼层
CAXA20 发表于 2019-2-24 14:25
https://pan.baidu.com/s/1ACFXbKGkHlf1hijEnuHJqA

谢谢
回复 支持 反对

使用道具 举报

0

主题

732

帖子

4291

积分

高级会员

Rank: 4

积分
4291
发表于 2019-3-6 19:29:39 | 显示全部楼层
这个零件原图纸是有问题的!其中俯视图标有4个尺寸(85,R45,22,30º),4个尺寸中只能标注2个,多的尺寸是过约束。建模是做出来了,但不能全部满足原图纸所有尺寸要求。
回复 支持 反对

使用道具 举报
