放样问题

[复制链接]

338

主题

935

帖子

1万

积分

金牌会员

Rank: 6Rank: 6

积分
19994
发表于 2020-2-16 15:08:39 | 显示全部楼层 |阅读模式
放样后形状不对,请讲解修改方法,也可供有兴趣的朋友学习。

放样问题.ics

142 KB, 下载次数: 250

回复

使用道具 举报

22

主题

161

帖子

1877

积分

高级会员

Rank: 4

积分
1877
发表于 2020-2-16 20:52:40 | 显示全部楼层
16打不开
回复

使用道具 举报

338

主题

935

帖子

1万

积分

金牌会员

Rank: 6Rank: 6

积分
19994
 楼主| 发表于 2020-2-17 20:22:30 | 显示全部楼层
19版才能打开.用其他方法可以制作该模型,现在主要是指导问题出在哪里?

放样问题1.ics

206 KB, 下载次数: 249

回复 支持 反对

使用道具 举报

10

主题

172

帖子

1万

积分

社区专家

Rank: 8Rank: 8

积分
10857

咖迷社区专家(CAXA)

QQ
发表于 2020-2-19 15:27:11 | 显示全部楼层

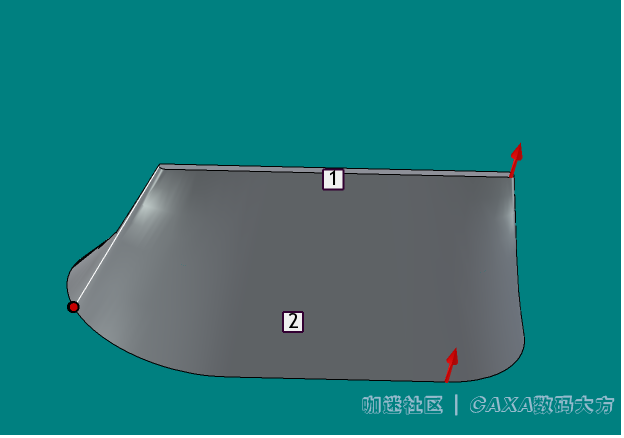

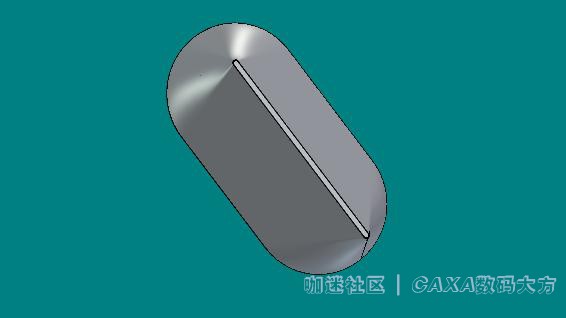

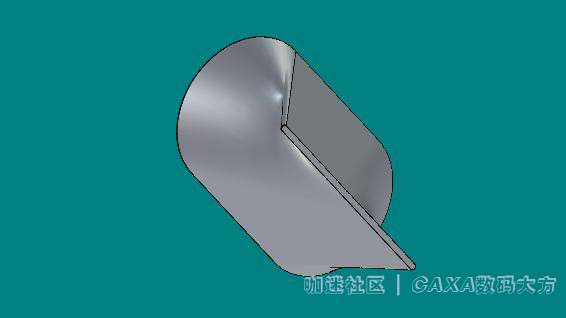

放样 发生扭转的问题 统一是因为  匹配点的 问题,画图的时候如果不 手动指定匹配点  软件会自动 匹配, 以前的版本 对这块默认的 不是太好, 建议安装2020最新版本,默认就不会出错,那么 怎么手动 添加匹配点呢,要精确添加  就需要 从截面草图开始 操作,  做出上下截面的 匹配点。  匹配点要对应, 不对应就会发生扭曲。  养成良好的制图习惯就不会老出现问题。
具体 修改匹配点的步骤如下:
1.首先编辑上下界面 草图,

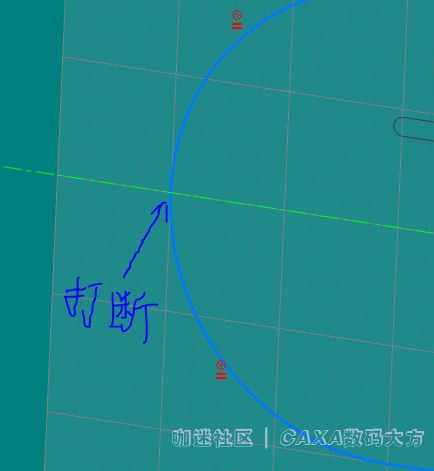

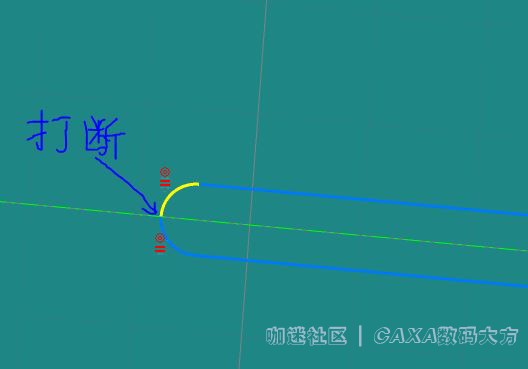

由于匹配点更改 自动捕捉的时候只能步骤  线段及圆弧的 断电 和重点,所以要在你 想添加 匹配的位置 把草图 打断 从而产生可以用来捕捉的端点,所以 第一步要 在上下截面的对应位置 打断草图。 上截面打断.JPG     下截面打断.JPG

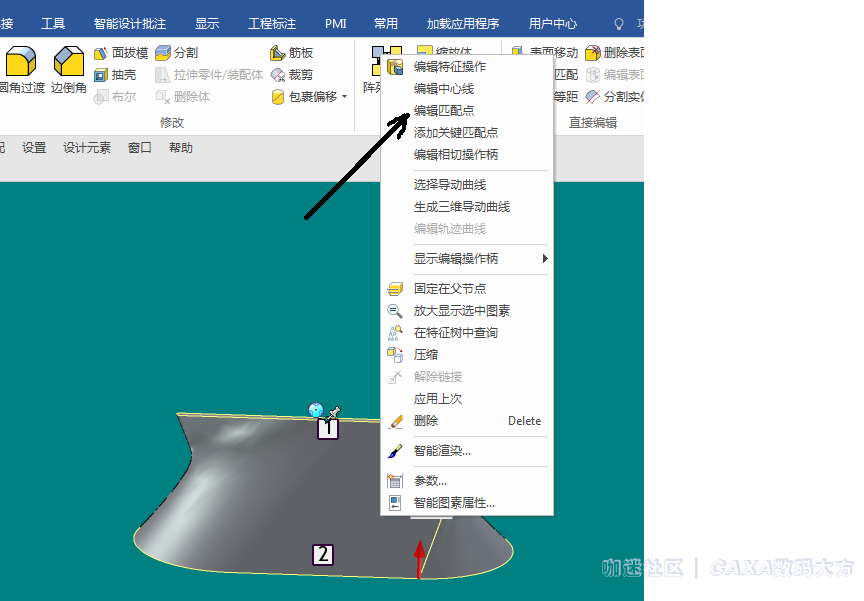

2.进入图素状态 右击选择 匹配点编辑
注意:第一次选择匹配点编辑 这个选项可能是个灰色不让选择,需要先选择添加关键匹配点,然后什么也不做直接退出,再从新右键弹出快捷菜单 这时候 匹配点编辑选项就可以操作了
3.点击匹配点编辑后 选择 截面   然后手动拖动 截面上的匹配点到 我们步骤1打断的 端点位置完成 放样匹配点的修改。
进入 匹配点编辑.png
