形位公差标注样式不符合国标。

[复制链接]

1

主题

1

帖子

16

积分

新手上路

Rank: 1

积分
16
发表于 2021-4-19 15:17:07 | 显示全部楼层 |阅读模式
问题1:当同一要素有两行形位公差时,一行有基准,一行无基准。带基准的的那一行正常写。
不带基准的那一行:
国标样式为无基准的那个不写基准也没有格子,即只有形位公差符号、数值2格。
而CAXA的做法是给没基准的那个后面添加了一个空白格,即有形位公差符号、数值、空白格3格。

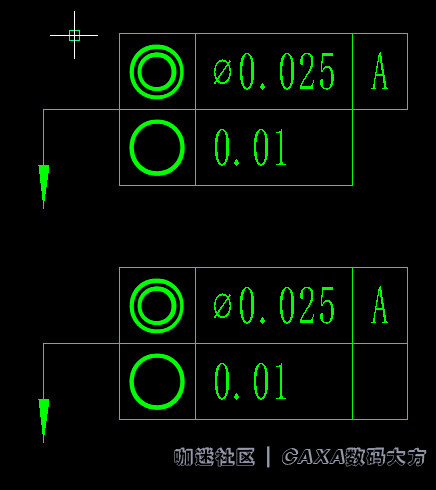

图:上方为国标标注,下方为CAXA默认标注。

问题2:
当基准符号标注于倾斜要素上时。
国标要求将字母、字母外方框水平放置,横线与字母外方框之间的引线竖直放置。
而CAXA的做法是将字母、字母外方框水平放置,引线垂直于基准线(而不是竖直)放置。

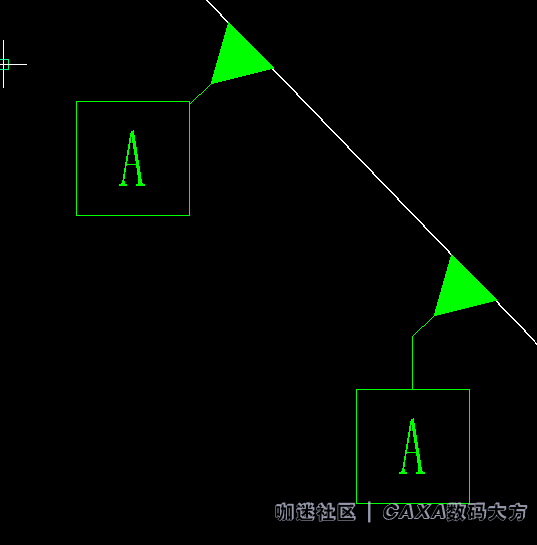

图,上为CAXA默认标注,下为国标规定标注。






回复

使用道具 举报

7

主题

340

帖子

3495

积分

版主

Rank: 7Rank: 7Rank: 7

积分
3495
发表于 2021-4-20 09:09:49 | 显示全部楼层

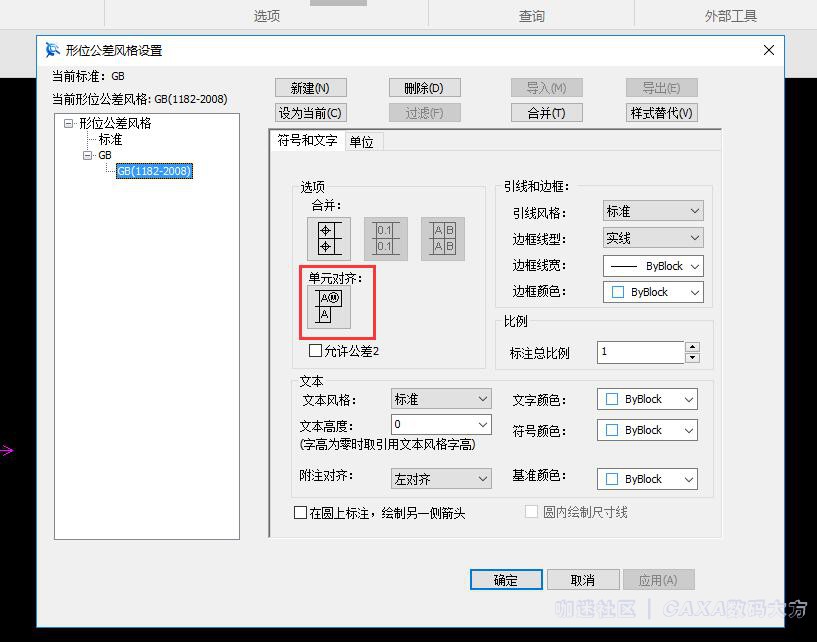

第一个问题可以在“形位公差风格设置”对话框中进行设置,来实现要求效果。 形位公差.jpg

第二个问题, 麻烦您提供下国标号,我们验证下。
回复 支持 反对

使用道具 举报

30

主题

2024

帖子

2万

积分

版主

Rank: 7Rank: 7Rank: 7

积分
23169

咖迷社区专家(CAXA)

发表于 2021-4-28 08:19:42 | 显示全部楼层
GBT17851里,两种引线方式都有。
回复 支持 反对

使用道具 举报
