求助,三维管路求指导

[复制链接]

13

主题

169

帖子

671

积分

中级会员

Rank: 3Rank: 3

积分
671
发表于 2022-11-5 20:27:42 | 显示全部楼层 |阅读模式

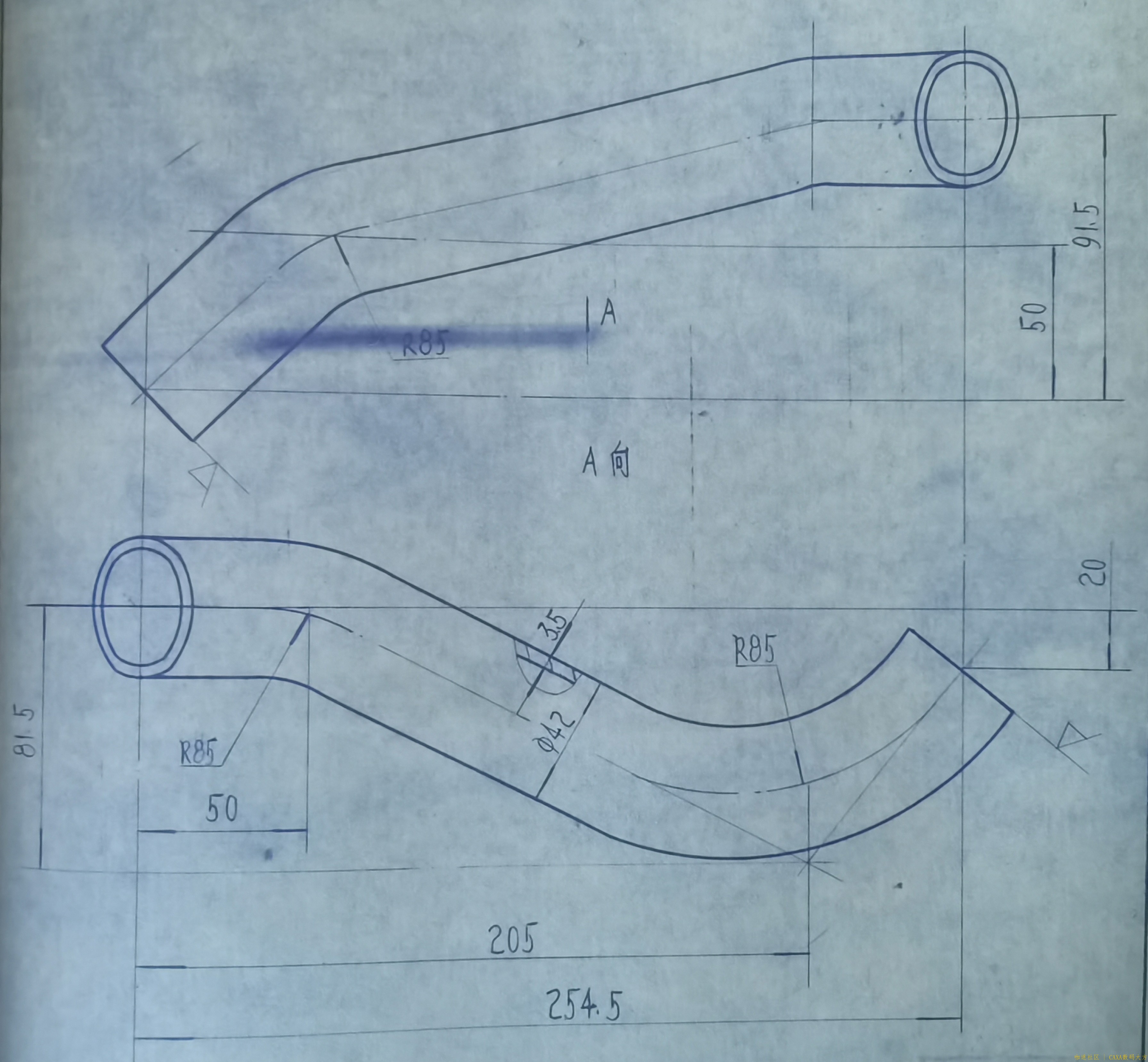

三维管路,个人感觉有点难度,请各位大侠帮忙,谢谢!
回复

使用道具 举报

8

主题

422

帖子

5594

积分

金牌会员

Rank: 6Rank: 6

积分
5594
QQ
发表于 2022-11-5 23:15:04 | 显示全部楼层
本帖最后由 zjdgs88 于 2022-11-6 09:45 编辑

用两个方向的草图画中心线,分别拉伸成曲面,然后用这两个曲面的交线生成三维曲线,用这个三维曲线扫描出管路。

草图画的弯管

草图画的弯管












回复 支持 反对

使用道具 举报

13

主题

169

帖子

671

积分

中级会员

Rank: 3Rank: 3

积分
671
 楼主| 发表于 2022-11-13 20:33:23 | 显示全部楼层
zjdgs88 发表于 2022-11-5 23:15
用两个方向的草图画中心线,分别拉伸成曲面,然后用这两个曲面的交线生成三维曲线,用这个三维曲线扫描出管 ...

厉害!能提供一下源文件吗?
回复 支持 反对

使用道具 举报

10

主题

733

帖子

4万

积分

VIP会员

Rank: 8Rank: 8

积分
45138

咖迷社区专家(CAXA)

发表于 2022-11-16 13:27:39 | 显示全部楼层
文件上传,可以参考

三维管.ics

316 KB, 下载次数: 370

回复 支持 反对

使用道具 举报

13

主题

169

帖子

671

积分

中级会员

Rank: 3Rank: 3

积分
671
 楼主| 发表于 2022-11-18 20:06:34 | 显示全部楼层
n_hbhy 发表于 2022-11-16 13:27
文件上传,可以参考

谢谢!学习一下
回复 支持 反对

使用道具 举报
