【软件技巧】汇总导入cxp文件为何不能生成产品结构树?

[复制链接]

0

主题

1418

帖子

1000

积分

高级会员

Rank: 4

积分
1000

咖迷论坛管理(CAXA)

QQ
发表于 2011-3-30 10:39:00 | 显示全部楼层 |阅读模式
今天遇到范工发来的一个文件,问题是:附件中的文件为何导入汇总后生成不了结构树?
我们在培训时讲过,汇总结构树可以由CAD带明细表的文件生成,也可以使用工艺文件生成,演示的时候也多拿CAD图形来做示例。其实使用工艺文件也可以生成产品结构树,这里需要注意几点:

1、工艺文件中包含产品名称、产品代号、零件名称、零件代号项目,只有包含这些内容,才能根据零部件归属关系创建生成结构树。
在范工提供的文件中,发现这些内容都定义了。(如何查看?打开文件-抽取模板-保存模板-打开模板-模板定制标签-单元格查看功能)
2、设定的这些信息必须都是公共信息,因为只有设定为公共信息,软件才可以自动寻找匹配关系,如果仅仅设置到一张卡片里,就会作为当前卡片的信息,而不是整体信息。

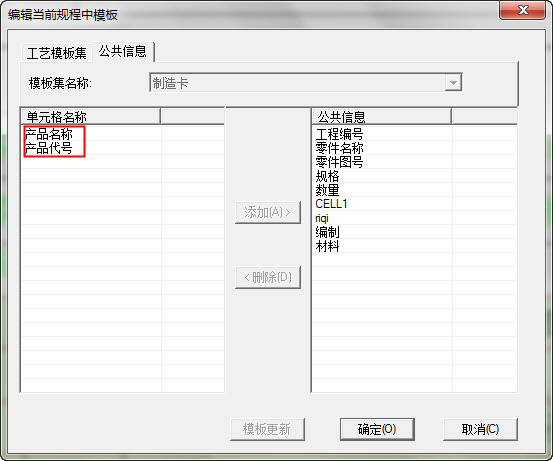

从范工提供的例子里可以看到,“产品名称”、“产品代号”没有设置为公共信息,所以产品结构树找不到上一级类目,就无法建立产品结构树。

jpg

jpg

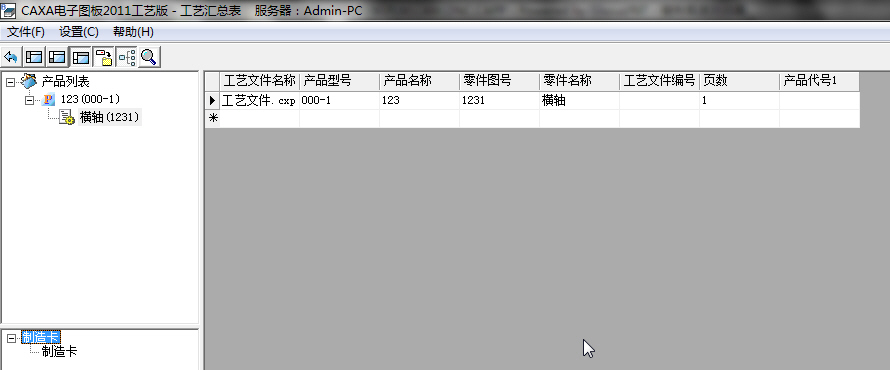

解决方法:模板编辑-公共信息里把“产品名称”“产品代号”这两项设置为公共信息,保存,重新导入汇总表,结构就出来了。

jpg

jpg


大家遇到类似问题时,也是用这种方法排除一下,祝大家工作顺利!
问题附件: 工艺文件.rar (35.53 KB, 下载次数: 409)
CAXA爱好者

打赏列表共打赏了0次

cry
还木有人打赏~
回复

使用道具 举报

0

主题

344

帖子

291

积分

注册会员

Rank: 2

积分
291
QQ
发表于 2011-3-30 10:55:00 | 显示全部楼层
多谢分享,请问图文当里能根据工艺文件建立结构树吗?
多学习,多交流!!
回复 支持 反对

使用道具 举报

0

主题

1406

帖子

5469

积分

普通用户

积分
5469

咖迷论坛管理(CAXA)

发表于 2011-3-30 11:05:00 | 显示全部楼层
多谢分享,请问图文当里能根据工艺文件建立结构树吗?
hhz 发表于 2011-3-30 10:55:00


不可以的,因为工艺文件中,并不表述产品结构。
协同管理(图文档/工艺管理/PDM) 版主
回复 支持 反对

使用道具 举报

0

主题

1418

帖子

1000

积分

高级会员

Rank: 4

积分
1000

咖迷论坛管理(CAXA)

QQ
 楼主| 发表于 2011-3-30 11:32:00 | 显示全部楼层
图文档中有产品结构了,就按照产品结构生成结构树。
在汇总表中是因为要汇总工艺内的数据,所以需要汇总也支持产品结构树。
CAXA爱好者
回复 支持 反对

使用道具 举报

0

主题

30

帖子

9

积分

新手上路

Rank: 1

积分
9
发表于 2011-5-6 14:19:00 | 显示全部楼层
你这是什么文件,什么也看不到
回复 支持 反对

使用道具 举报

0

主题

220

帖子

1万

积分

金牌会员

Rank: 6Rank: 6

积分
11577

咖迷论坛管理(CAXA)

发表于 2011-5-6 20:13:00 | 显示全部楼层
现在搞明白了
涓涓细流汇成江海
回复 支持 反对

使用道具 举报

wangzhanqiang2 该用户已被删除
发表于 2011-10-15 20:53:00 | 显示全部楼层
提示: 作者被禁止或删除 内容自动屏蔽
回复 支持 反对

使用道具 举报

0

主题

9

帖子

98

积分

注册会员

Rank: 2

积分
98
发表于 2012-4-27 21:08:00 | 显示全部楼层
感谢呀,不然真不知道怎么的
回复 支持 反对

使用道具 举报

0

主题

15

帖子

10

积分

新手上路

Rank: 1

积分
10
QQ
发表于 2013-3-1 15:10:32 | 显示全部楼层
学习了
同学共勉
回复 支持 反对

使用道具 举报

0

主题

67

帖子

158

积分

注册会员

Rank: 2

积分
158
发表于 2013-8-21 07:35:15 | 显示全部楼层
好资料,值得学习!
回复 支持 反对

使用道具 举报
