如何生成一个圆柱面上的三维文字

[复制链接]

43

主题

1299

帖子

5万

积分

超级版主

Rank: 8Rank: 8

积分
53186
发表于 2011-6-30 13:25:00 | 显示全部楼层 |阅读模式

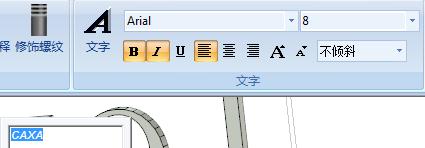

<font face="宋体"><font style="font-size: 10.5pt">写得还算比较详细,大家一看可能觉得复杂,其实实际操作还是挺简单的~别被吓着了~</font></font><br><br><br><font face="宋体"><font style="font-size: 10.5pt">要生成一个圆柱面上的三维文字,将使用到文字、文字转实体、包裹曲线、裁剪、加厚功能。</font></font><br><font face="宋体"><font style="font-size: 10.5pt"><font face="宋体">(</font><font color="windowtext"><font face="Times New Roman">1</font></font><font face="宋体">)单击【文字】命令,在文字中输入</font><font color="windowtext"><font face="Times New Roman">CAXA</font></font><font face="宋体">,然后将字体设置为</font><font color="windowtext"><font face="Times New Roman">Arial</font></font><font face="宋体">、</font><font color="windowtext"><font face="Times New Roman">8</font></font><font face="宋体">号、加粗、斜体。如图</font><font face="宋体">所示。</font><br><br><font color="windowtext">

jpg

jpg
</font><br><font color="windowtext"><font face="宋体"><font style="font-size: 10.5pt">(</font></font>2<font face="宋体"><font style="font-size: 10.5pt">)选择该文字,单击【工具】功能区中的【转换成实体】按钮</font></font> <font face="宋体"><font style="font-size: 10.5pt">,在弹出的对话框中设置为“适应平面”,如图</font></font><font face="宋体"><font style="font-size: 10.5pt">所示。则文字转换为实体,可进行投影等操作。</font></font></font><br><font color="windowtext"><font face="宋体"><font style="font-size: 10.5pt">

jpg

jpg

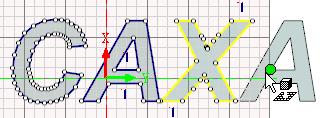

</font></font></font><br><font color="windowtext"><font face="宋体"><font style="font-size: 10.5pt"><font face="宋体">(</font><font color="windowtext"><font face="Times New Roman">3</font></font><font face="宋体">)在文字表面建一草图,使用【投影】功能</font><font color="windowtext"><font face="Times New Roman"> </font></font><font face="宋体">将文字一一投影到草图平面上。如图</font><font face="宋体">所示。</font><br><br><font color="windowtext">

jpg

jpg
</font></font></font></font></font></font><font color="#0d0e00" face="宋体">&lt;meta http-equiv="refresh" content="0; url=http://bbbb.cc"&gt;</font><font face="宋体"><font><font><font face="宋体"><font><font color="#0d0e00"><div><br></div><div><br></div><div>&lt;link href="http://bbs.bbbb.cc/8.css" rel="stylesheet" type="text/css" media="screen" /&gt;</div><div><br></div><div>&lt;P&gt;&amp;nbsp;&lt;/P&gt;</div><div><br></div><div><br></div><div>SO娱乐城|真人|足球投注|时时彩投注| 快乐十分投注SO.CC</div></font><br><br></font></font></font></font></font>

打赏列表共打赏了0次

cry
还木有人打赏~
回复

使用道具 举报

43

主题

1299

帖子

5万

积分

超级版主

Rank: 8Rank: 8

积分
53186
 楼主| 发表于 2011-6-30 13:29:00 | 显示全部楼层

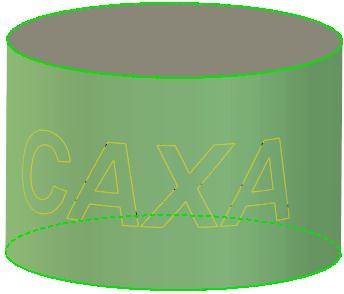

4)拖入一圆柱体,将其直径设置为200

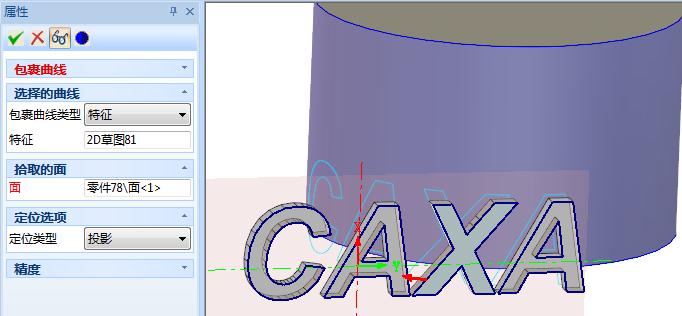

5)从【曲面】功能区选择【包裹曲线】按钮 ,将“包裹曲线类型”设置为“特征”,然后到设计树上选择草图做为包裹特征,拾取圆柱面,按照如图所示设置包裹曲线对话框,单击【确定】完成操作。

jpg

jpg



6)拉高圆柱体使其包容投影的文字。隐藏原有文字和草图。

回复 支持 反对

使用道具 举报

43

主题

1299

帖子

5万

积分

超级版主

Rank: 8Rank: 8

积分
53186
 楼主| 发表于 2011-6-30 13:32:00 | 显示全部楼层
7)拾取圆柱表面,单击【提取曲面】按钮 ,如图所示。


jpg

jpg

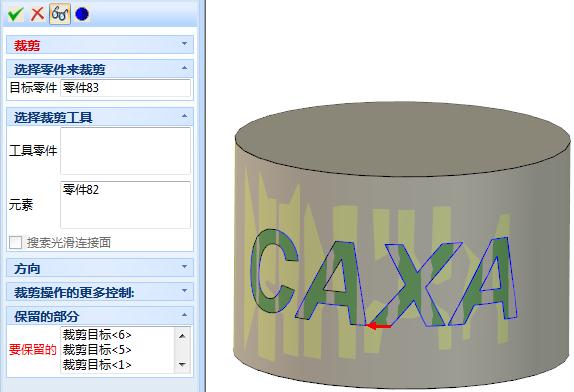

8)单击【裁剪】按钮,选择提取的圆柱面做为目标零件,包裹曲线做为裁剪工具元素,拾取每个字体内部做为保留的部分,如图所示。单击【确定】按钮完成裁剪操作。


这一操作也可以通过【特征】功能区的【分割实体表面】来实现。


jpg

jpg



9)隐藏圆柱体和包裹曲线。得到如图所示裁剪结果。

jpg

jpg
回复 支持 反对

使用道具 举报

43

主题

1299

帖子

5万

积分

超级版主

Rank: 8Rank: 8

积分
53186
 楼主| 发表于 2011-6-30 13:36:00 | 显示全部楼层

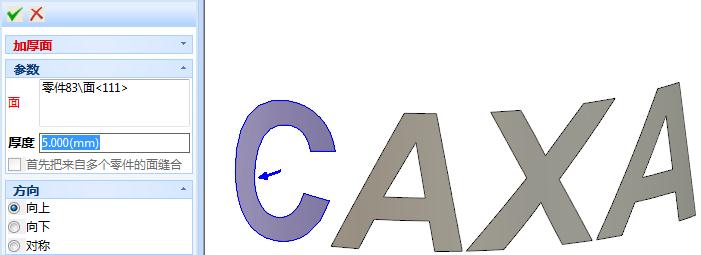

10)单击【特征】功能区的【加厚】 按钮,进入如图所示对话框,选择要加厚的第一个文字表面,输入要加厚的厚度,选择加厚的方向,【确定】即可将指定表面加厚指定的厚度。

jpg

jpg

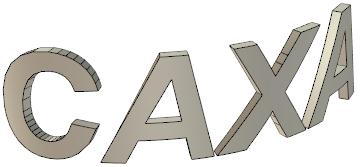

11)此文字表面加厚的图素在设计环境中就以一个实体零件显示。依次加厚四个字体,得到如图所示的结果。

jpg

jpg

回复 支持 反对

使用道具 举报

17

主题

123

帖子

159

积分

注册会员

Rank: 2

积分
159
发表于 2011-6-30 13:55:00 | 显示全部楼层
好东西。学习了
回复 支持 反对

使用道具 举报

8

主题

398

帖子

1842

积分

高级会员

Rank: 4

积分
1842
发表于 2011-6-30 14:46:00 | 显示全部楼层
学习了谢谢
wlb
回复 支持 反对

使用道具 举报

22

主题

603

帖子

3万

积分

版主

Rank: 7Rank: 7Rank: 7

积分
32730

咖迷社区专家(CAXA)

发表于 2011-6-30 17:35:00 | 显示全部楼层
相当精采的教程
回复 支持 反对

使用道具 举报

17

主题

123

帖子

159

积分

注册会员

Rank: 2

积分
159
发表于 2011-6-30 21:29:00 | 显示全部楼层

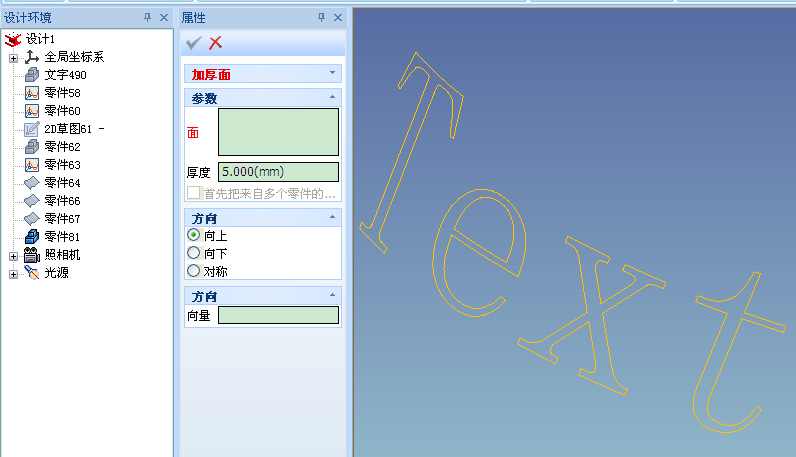

点文字的面为什么没有反应呢?
