倒角标注须修改

15 主题	136 帖子	356 积分

Rank: 2

积分: 356

发消息

发表于 2012-10-12 09:44:28 | 显示全部楼层

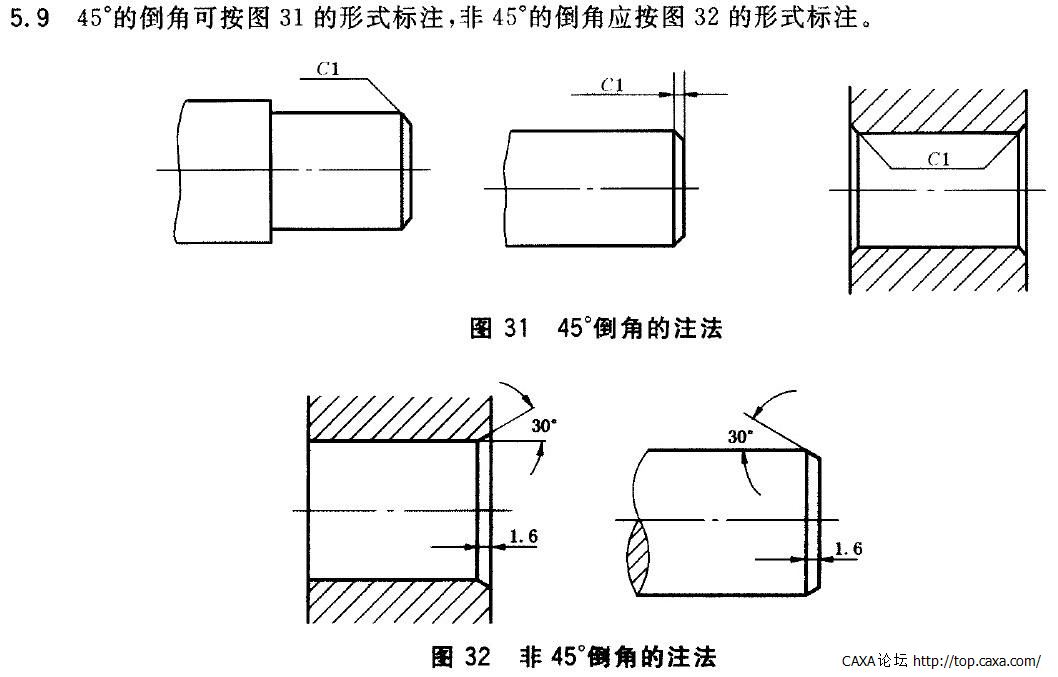

国家标准《GB/T 4458.4-2003 机械制图尺寸注法》中明确规定了非45°的倒角的标注形式。

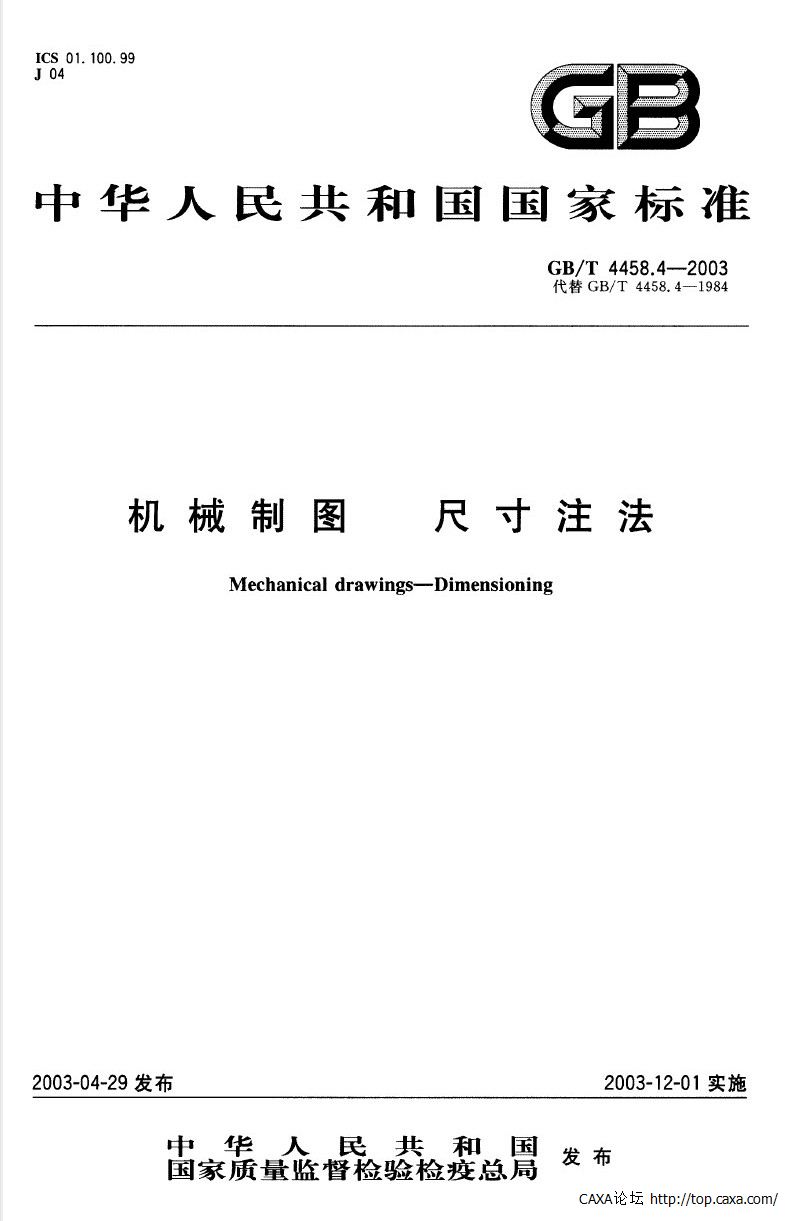

GB T 4458.4-2003 机械制图尺寸注法.pdf (481.76 KB, 下载次数: 43897)
