请教老师这个图怎么画呀？

snowendless

手头没有2007，我用实体设计2011做了一个。

jpg

做导动面的时候要注意：1，如果两个截面线是闭合曲线的，注意两个截面线的方向与导动线的方向的关系是一致的。如下图，两个截面的旋转方向不一致，导致失败，点击标示截面线方向的黄色小箭头，切换一下就好了。

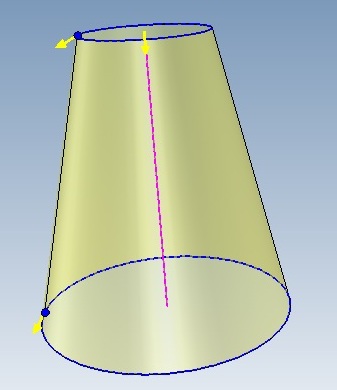

两个闭合截面线防线一致

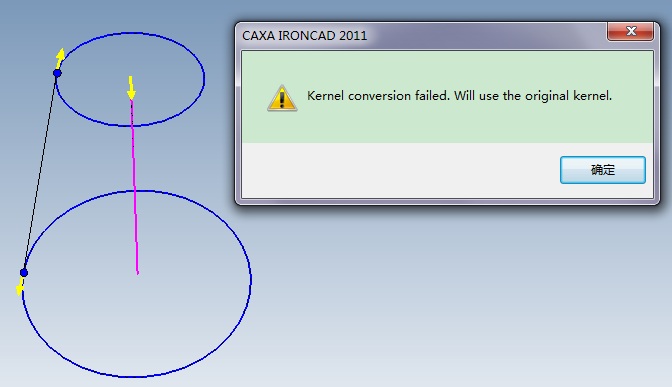

两个闭合截面线方向不一致

2，两个截面线默认对应点是线的起点。如果改变对应点的位置，相应的导动面形状也会发生相应的扭曲。如果扭曲程度过大，可能会导致曲面自相交因而导致失败。你的做的例子应该就是这种情况。
