3D CAD 每周一练：水龙头把手（第七周）。做题得金豆！

daowuhen

n_hbhy 发表于 2019-4-23 15:59
教程来了，由于时间仓促，有些地方可能叙述的不是太清楚，欢迎交流指正 ...

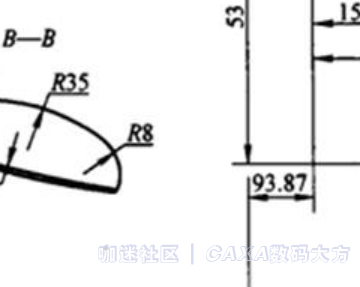

没弄明白那个93.87尺寸是干嘛用的

daowuhen

n_hbhy 发表于 2019-4-23 17:08
那个尺寸？

这个，是没用的吗

daowuhen

n_hbhy 发表于 2019-4-24 15:40
R500圆弧的中心

两个圆弧的都在这条线上吗

daowuhen

n_hbhy 发表于 2019-4-25 11:50
下面的R500圆弧的中心

好的，多谢，我来先把二维给出出来

daowuhen

一开始想偷懒，提取了整段的曲线，画剖面时以图上的r171，r113来取值画，弄的画出来的剖面总是不对，后来按照n_hbhy大神的思路来作，三点作圆弧，不用纠结R的尺寸与图纸不符。放样成功！

daowuhen

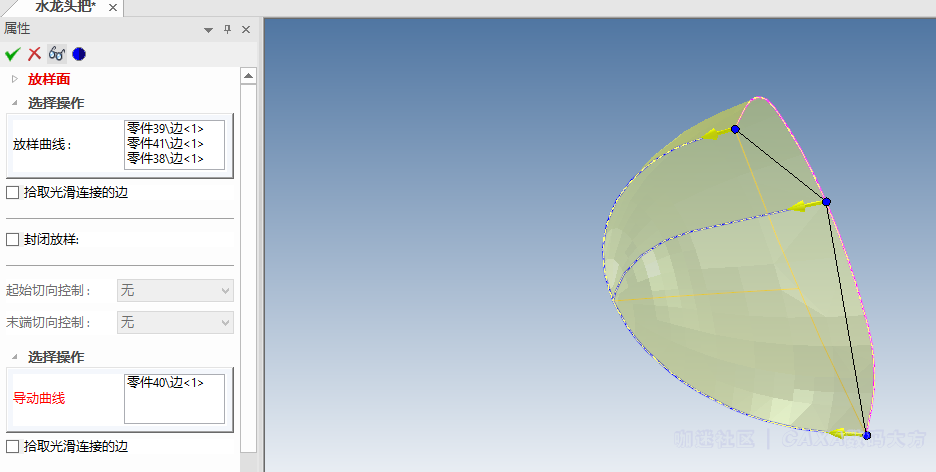

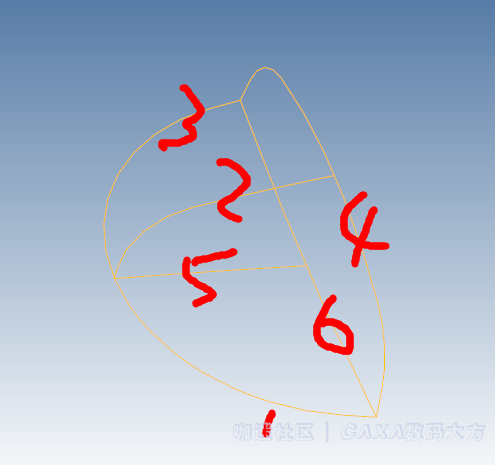

我来说下自己是咋做的吧，首先见图分别把这6个曲线提取出来，并拟合曲线1、2、3、4，第一步如图用放样面生成上曲面，放样曲线依次选1、2、3，导动线选4.第二步类似方法生成 下曲曲，放样曲线依次选1、5、3，导动线选6.

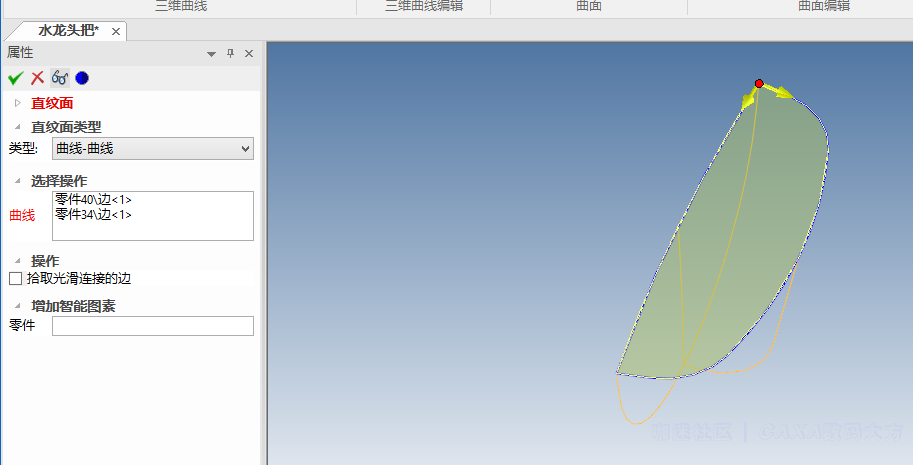

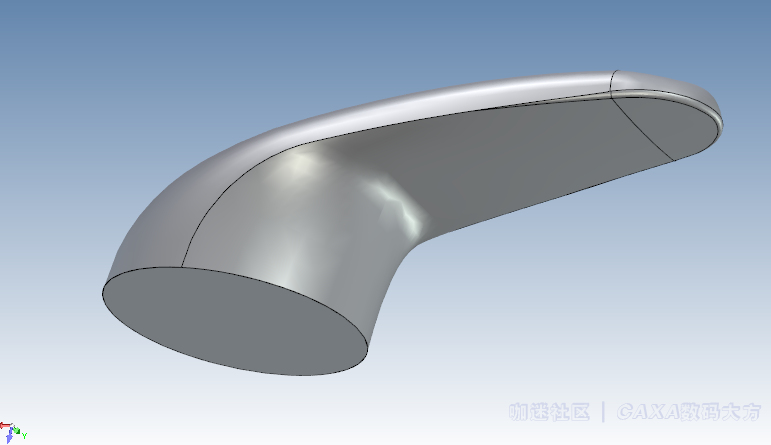

这样上下曲面就生成了，再用直纹面封开口面。这样面做好后，用实体化命令生成 实体，再将两个零件布尔加就可以了。
我就抛砖引玉了，期待大神出来说说还有没有简便的方法生成 。

daowuhen

18865578579 发表于 2019-4-28 13:13
最后一块老做不出来

你看下呢？

daowuhen

18865578579 发表于 2019-4-29 12:28
感谢指导！

共同学习，我也是看了n_hbhy大神的教程才作出来的，原先老放样失败。。
