请教这个零件怎么画实体

zxyx2011

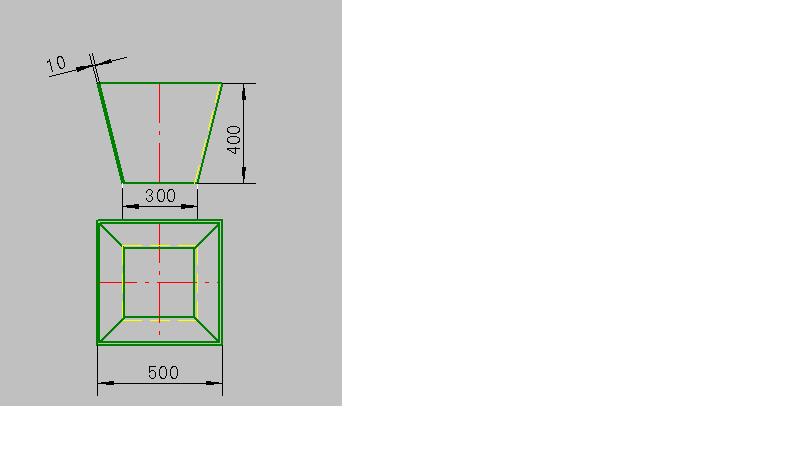

请教这个零件怎么画实体？我是用4块板拼的，搭接处处理不好，感觉尺寸不精确。用什么方法画最精确？

jpg

zxyx2011

冯老师，这个零件要焊接成型，四块或两块拼焊，板搭接处最好圆弧过渡，壁厚10毫米，不是钣金件。

zxyx2011

实体设计的话
先草绘一个300的正方形
用三维球在正方形中心向上，平移400再复制一个正方形
再编辑这个正方形为变长500，中心位置不动
用放样，生成实体
再抽壳，抽壳的时候选取上下表面的正方形就可以了
erichard 发表于 2011-7-27 15:08:00

请问：
1.  我用二维草图画了300正方形，但是用三位球只能平移已画的300正方形，不能复制。
2.  “中心位置不动用放样，生成实体”，在：编辑草图截面状态，切换出三位球时，“放样”按钮时灰的，不能用。

zxyx2011

那应该需要先落料吧？还是用钣金比较好。
fengrongtan 发表于 2011-7-27 15:15:00

冯老师：
         我点“二维草图”，先在顶部画另外一个草图300*300，然后退出草图编辑状态，再点“二维草图”，在底部画一个草图，500*500，然后用投影命令向顶面的300*300草图投影，但投影不出啊。错在哪？
         您说用钣金，是不是说用钣金工具做这个零件更好？实际这个零件的壁厚还可能达到60，理论上说，钣金件没有那么厚的呀。

zxyx2011

感谢各位指点，特别感谢erichard老师、冯老师的热心指点，佩服，感觉自己还有好多要学。请冯老师不忙时再把我用投影方法失败的原因指教一下。

zxyx2011

冯老师，我在底面和顶面分别画了500*500和300*300的草图，请问接下去怎么投影？只有在“编辑草图截面”状态，“投影工具”才能用。点了“投影工具”，就只能投影了，又怎么选“底面”？
    放样我会了，我还想学投影，投影方法也很好。

zxyx2011

erichard老师，我怎么投影做不出啊？我做了个500*500*400的长方体，高度是400，分别在底部和顶部做了二维草图，再做投影做不出。在“编辑草图截面”状态时“投影工具”才可以用，但一用“投影工具”，则冯老师在12楼说的“选择底面”就没法做。请问什么地方我没搞明白？

zxyx2011

我感觉拼起来尺寸不准确。
