请教老师这个图怎么画呀？

lhzyd · 发表于 2010-12-6 20:39:00

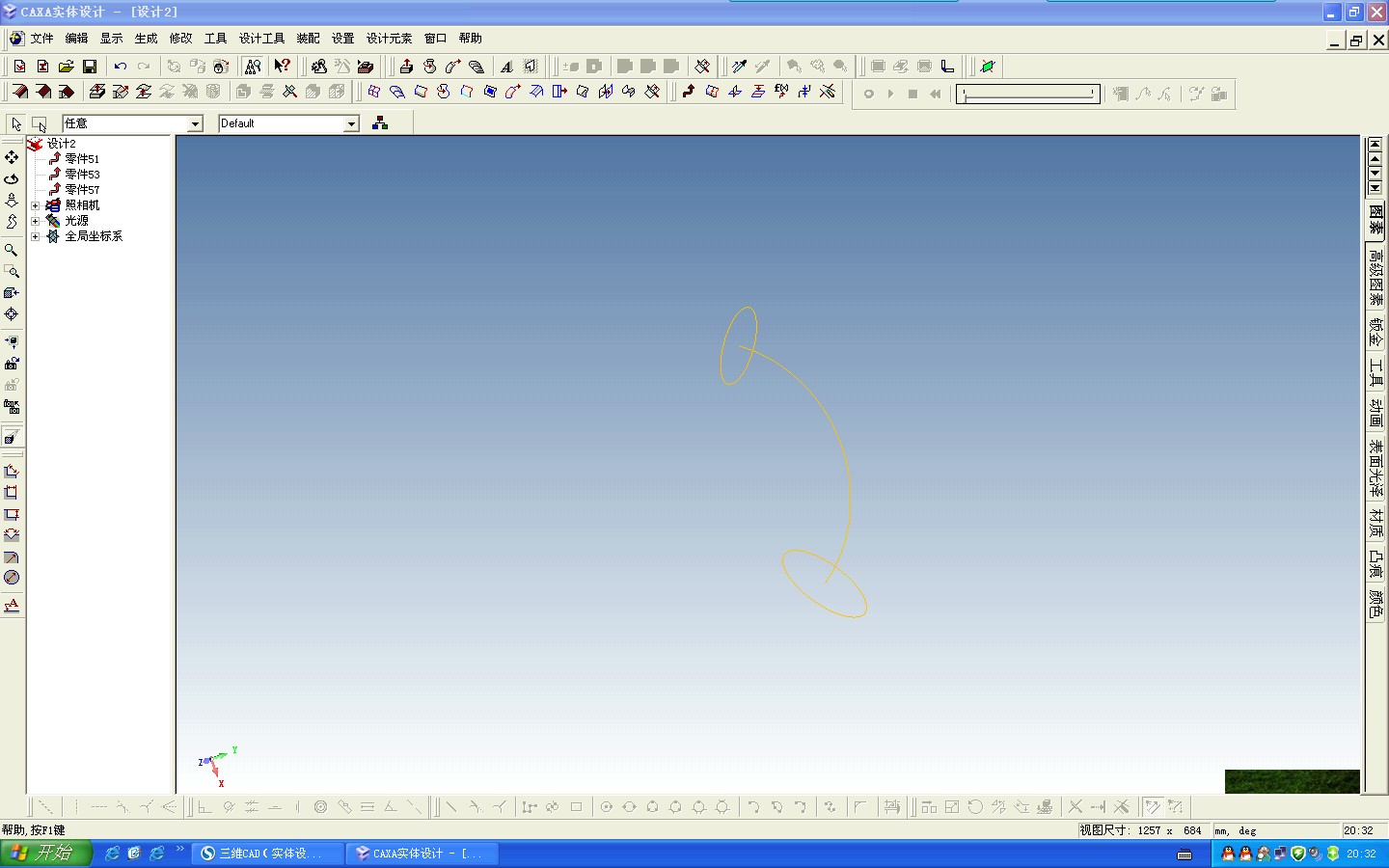

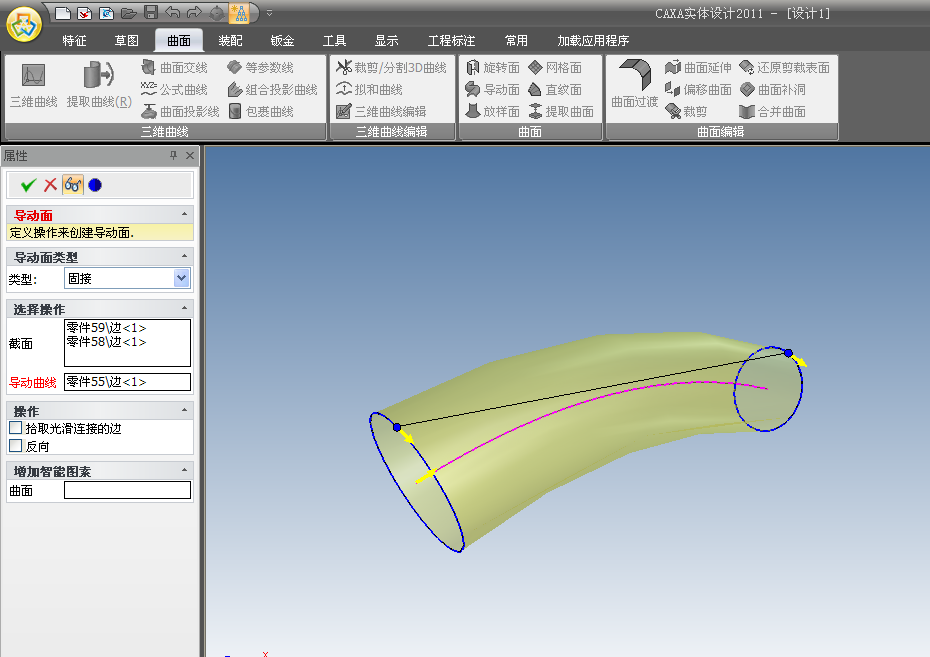

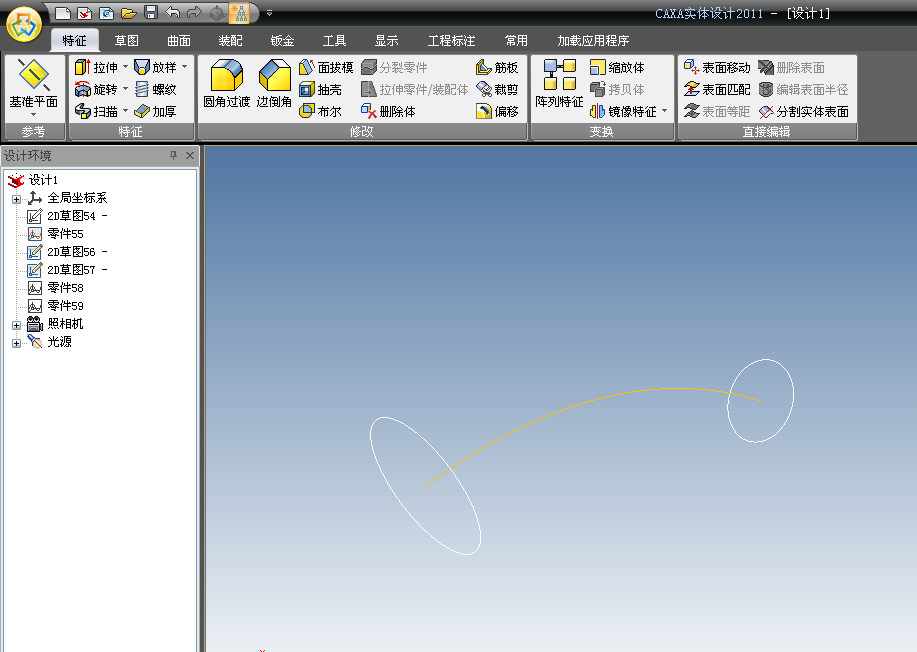

两人曲线截面，一条导动曲线，我用固接方法来生成曲面可怎么也弄不明白，请老师教教你怎么画呀，教一下方法与步骤。十分感谢！

jpg

cyzhlybwgl · 发表于 2015-12-10 19:05:47

回复 1楼lhzyd的帖子

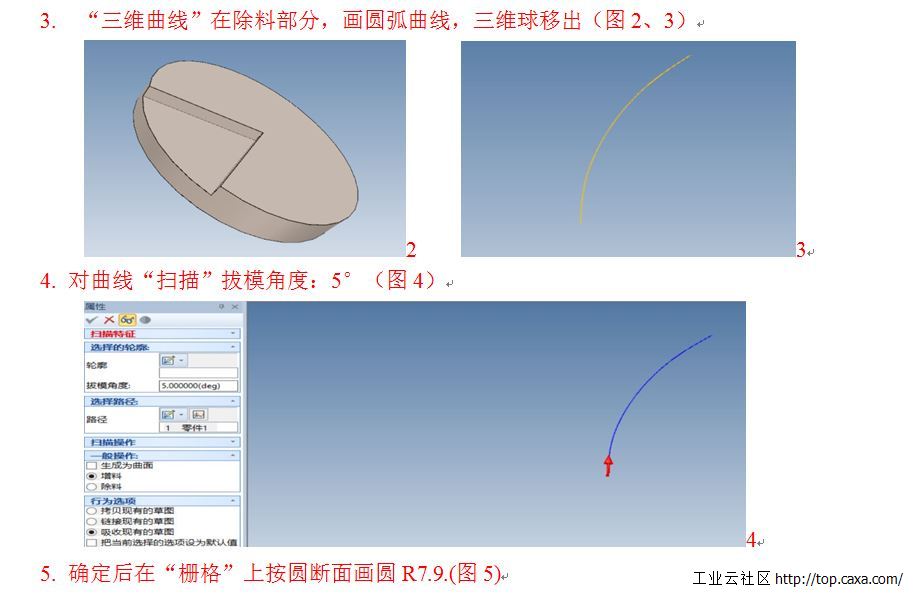

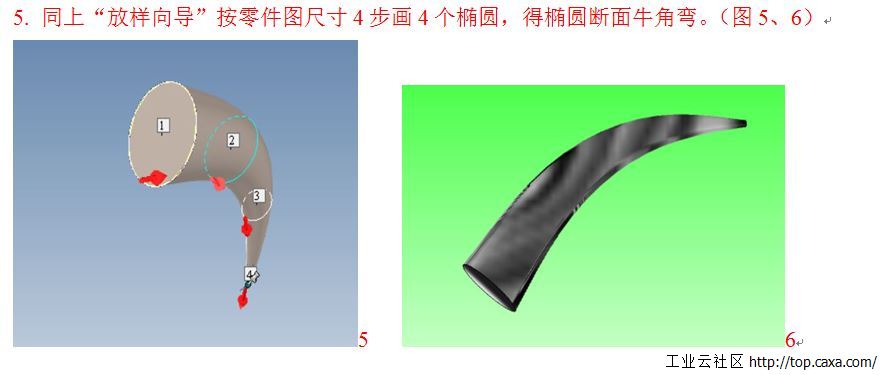

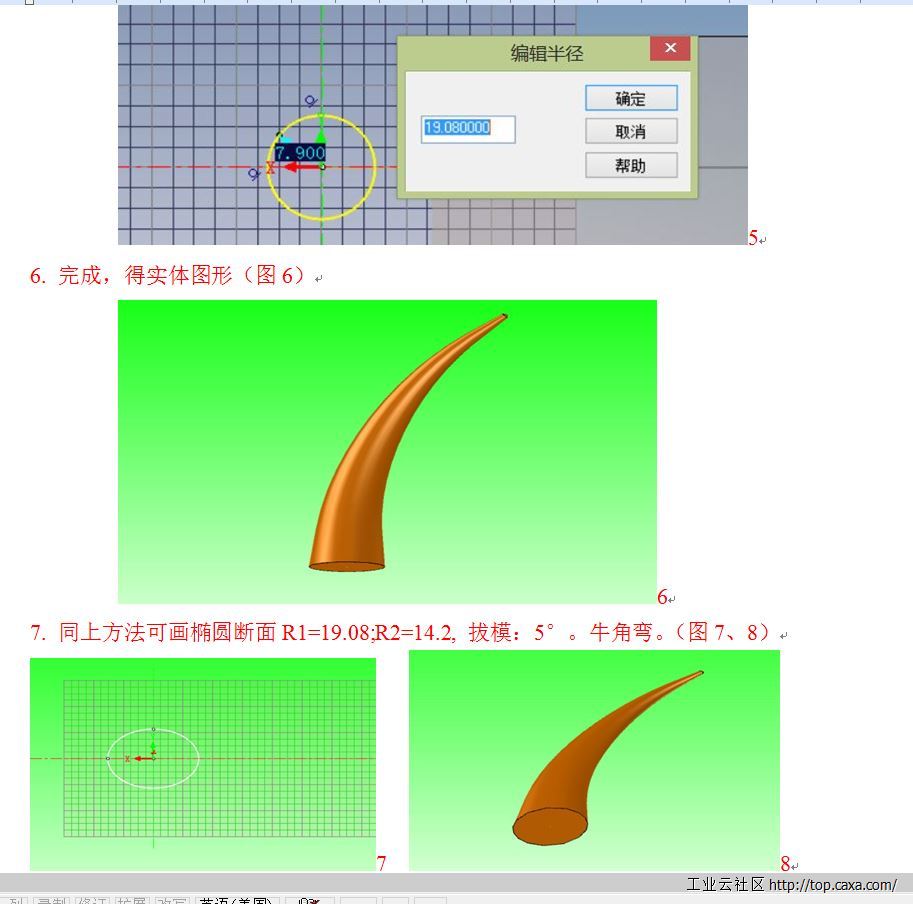

给2种画牛角弯实体的画法参考！


jxskqyl · 发表于 2015-12-9 21:39:41

你好，我用2006版caxa划两个截面的导动面，老划不成，请教老师怎样做？

bjlemon · 发表于 2012-4-16 06:27:00

真的很好

lhzyd · 发表于 2010-12-7 12:39:00

谢谢老师们的祥细讲解

legnairt · 发表于 2010-12-7 09:32:00

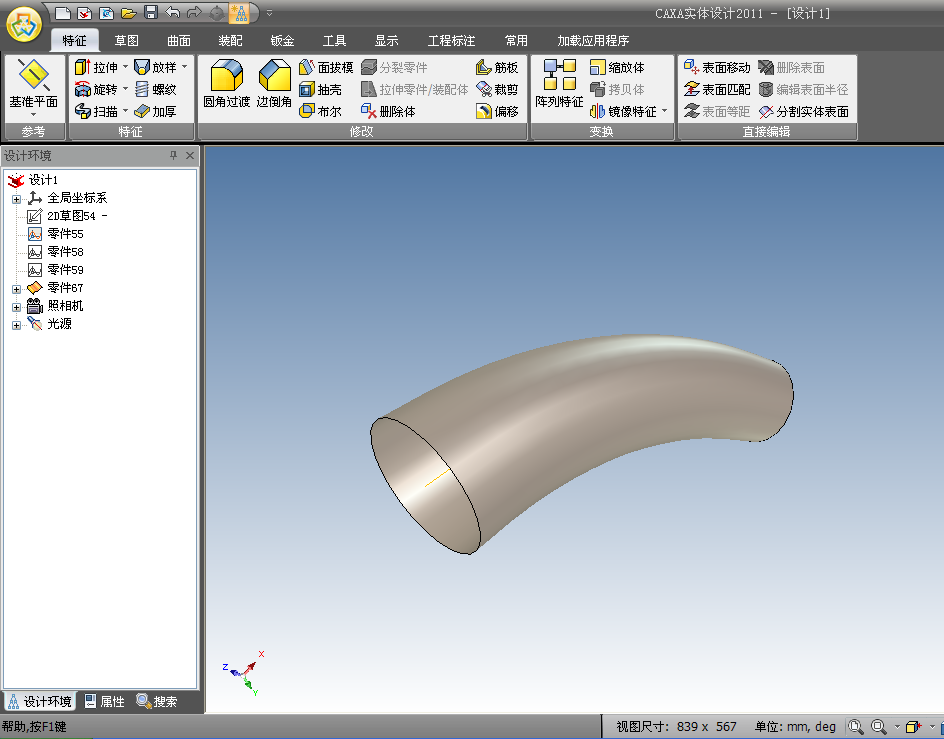

一、两个圆形封闭曲线的圆心是否是导动线两个端点？
二、是否曲率方面与导动线曲率不匹配，造成冗余？
三、在2011实体设计中，需要选择曲线截面方向，两截面方向是否匹配？
确定以上问题，再进行绘制，应该能绘制的出来

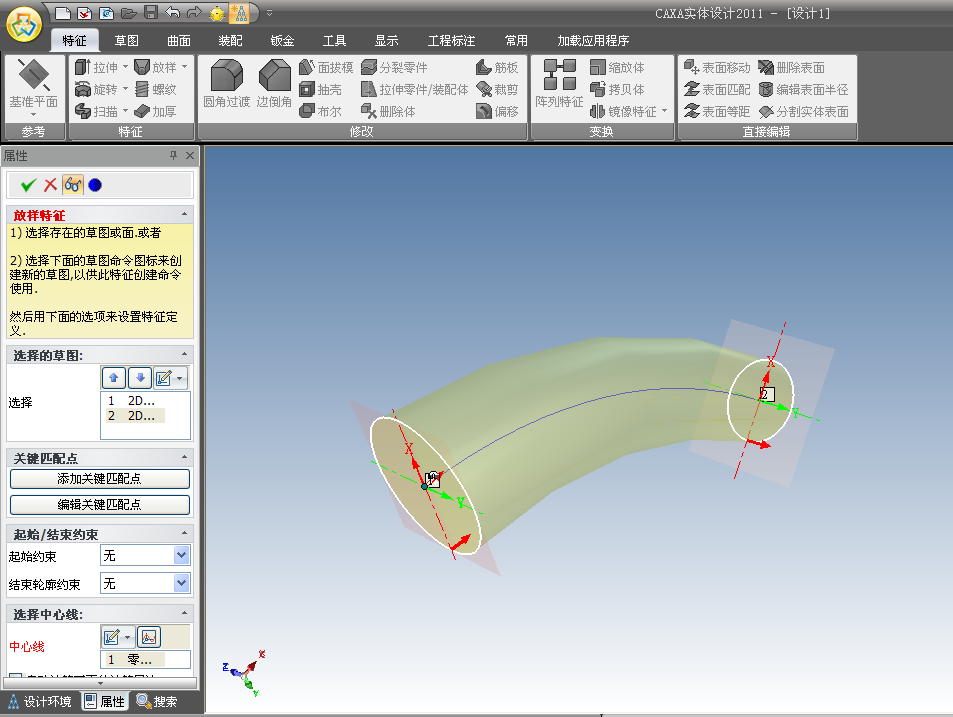

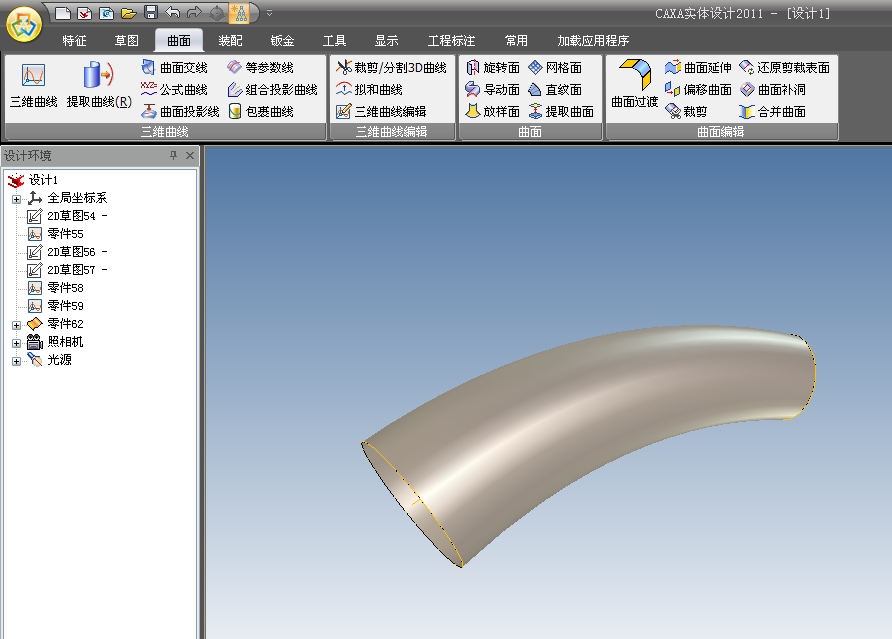

如果仍然不行，可以考虑用特征生成里的放样方法来实现，只不过如果选择的是放样，最好是把两个截面转换成草图截面，然后在最末选择生成曲面
