2007、2011及2013用的GB/T10412/10413-2002基准宽度制和有效宽度制皮带轮图库

sunyanmin · 发表于 2013-5-27 11:59:17

本图库包括在2007、2011或2013中用有GB/T10412/10413-2002基准宽度制的有效宽度制皮带轮图库，即槽形从Y～25N/J共11种带轮槽形，可提取的带轮槽数从1～10，提取出的带轮槽形完全符合国家标准。
说明：1、提取的只是带轮的槽形，不包括带轮的轮毂上的孔等。2、提取基准宽度带轮槽形时用第一个图符，提取有效宽度制带轮槽形时用第二个图符，不能相互提取。

2011及2013皮带轮.rar (22.79 KB, 下载次数: 6375)

2007皮带轮.rar (12.57 KB, 下载次数: 6460)

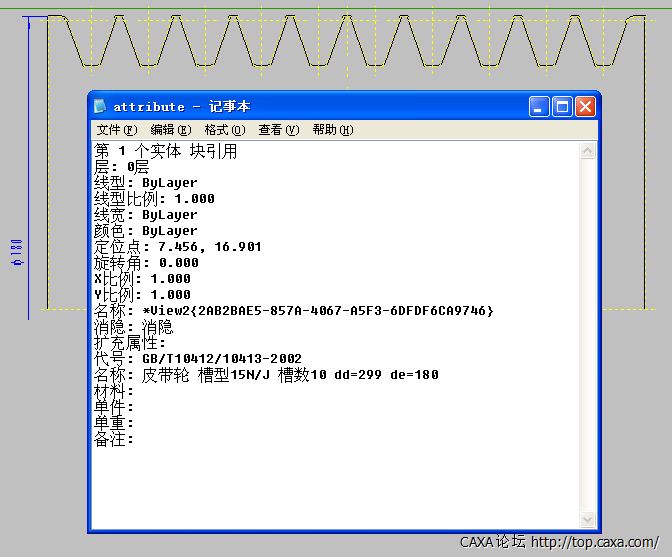

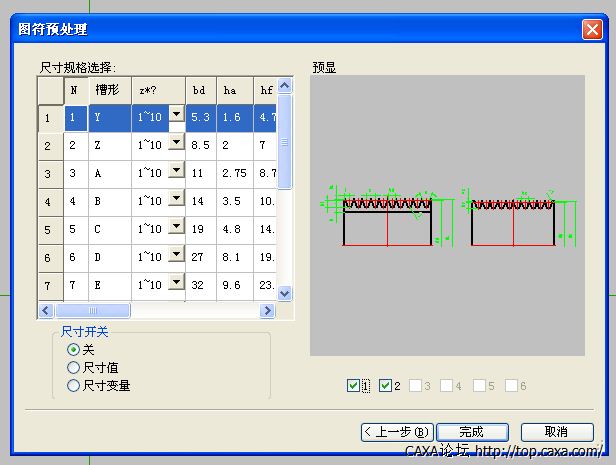

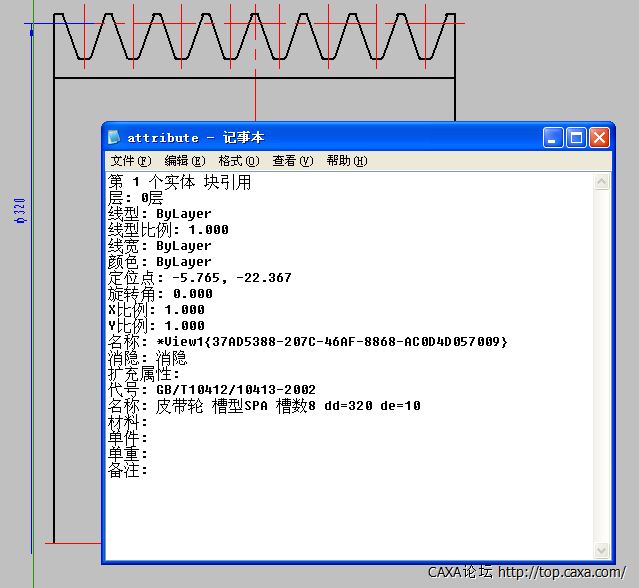

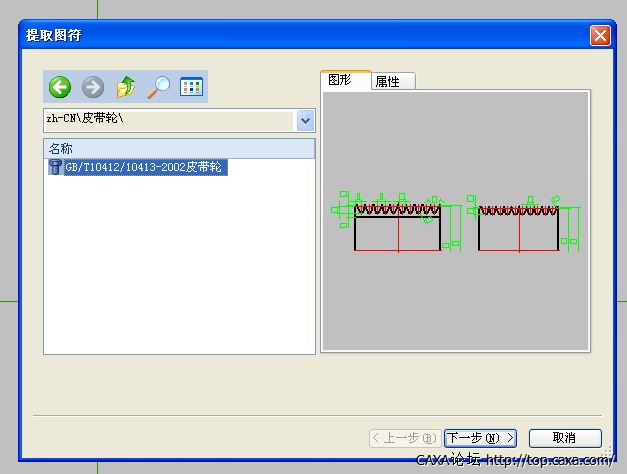

以下是一些有关带轮的图片：
