我老是放样不出来曲面不知道怎么回事求大神指点

asd849678623 · 发表于 2017-5-23 09:06:42

求大神指导，加急！！！

asd849678623 · 发表于 2017-5-23 09:10:19

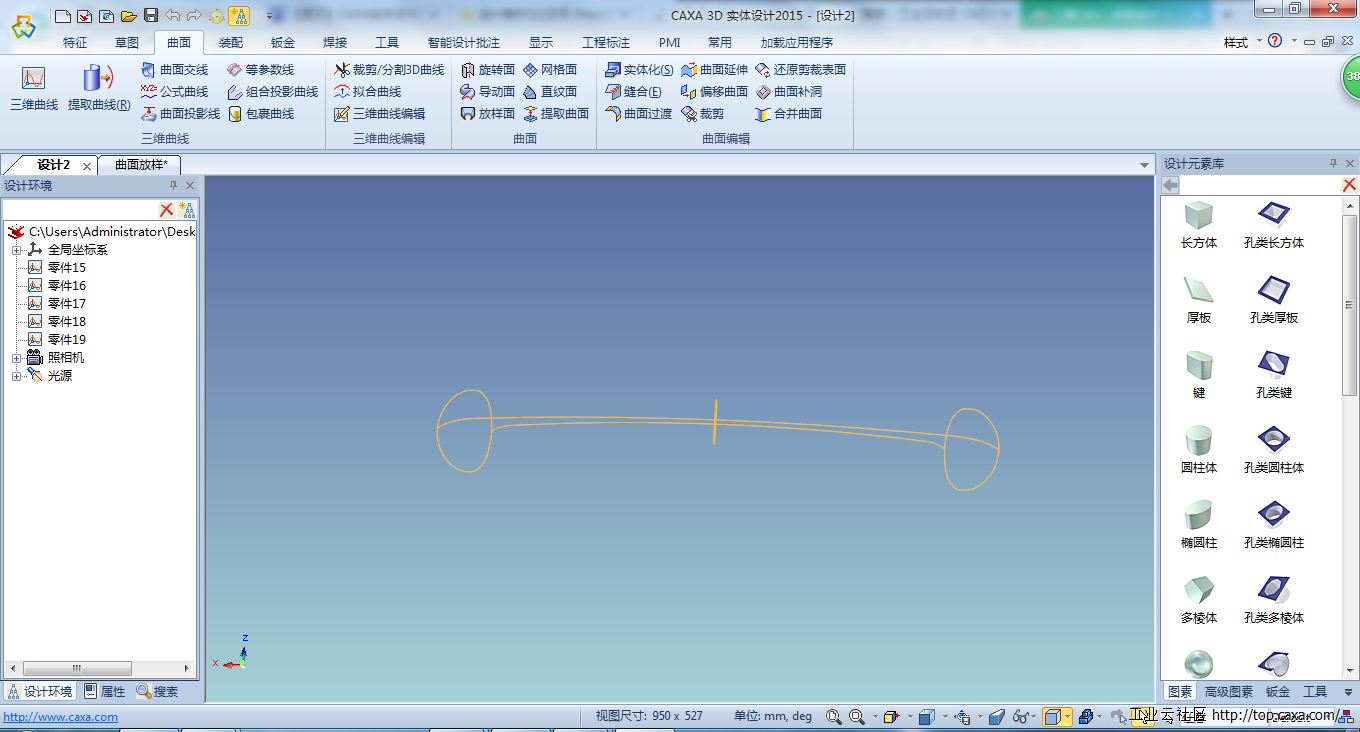

我想问一下是我的导向线的问题吗？

clytze · 发表于 2017-5-23 10:11:18

看起来像是放样曲线绘制的不正确导致的

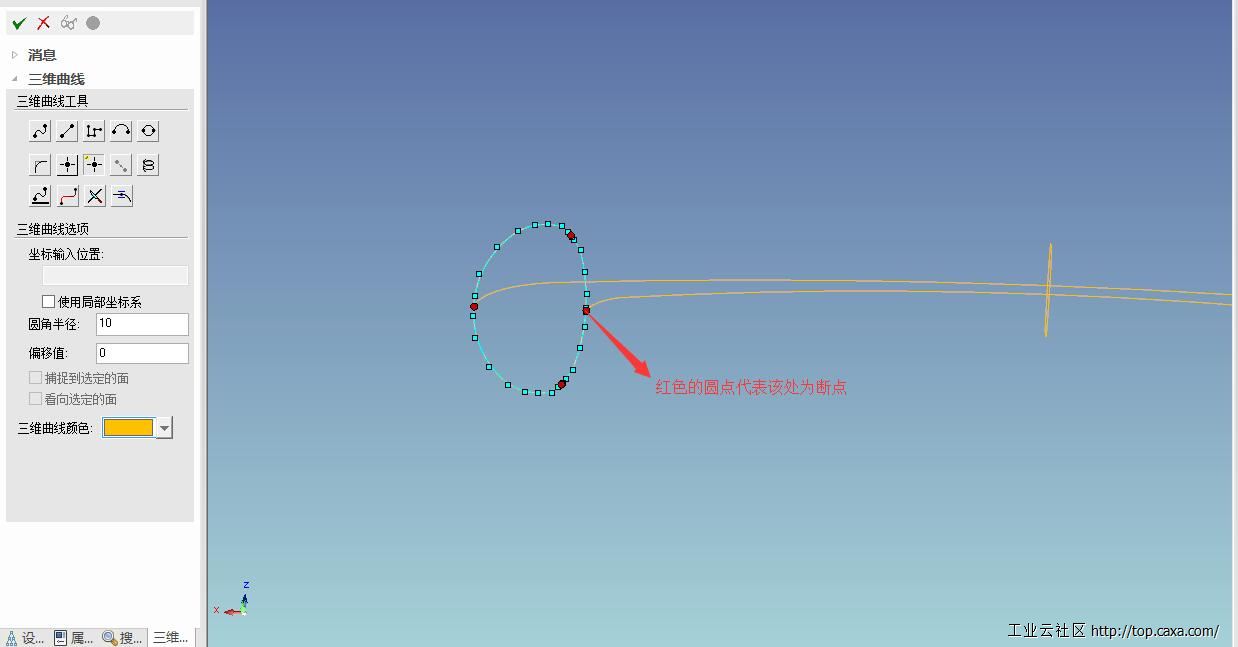

如图，编辑3D曲线，红色的圆点代表该点处并不是一个连接的点，而是一个断点
这样就会导致做放样曲面的时候，选取放样曲线，只会拾取到其中的某一段，而非整条曲线
重新绘制一下，看能不能生成正确的结果？

asd849678623 · 发表于 2017-5-23 10:16:41

那是怎么连接呢是要重新画出来吗？我这个是在cad导过来的草图

asd849678623 · 发表于 2017-5-23 10:21:54

回复 3楼clytze的帖子

那是怎么连接呢是要重新画出来吗？我这个是在cad导过来的草图

小博士 · 发表于 2017-5-23 13:01:13

1.三个截面如果是平面，最好用二维草图把他画出来，你倒过来也行，先绘制中心线，然后再中心线上添加各个作为截面的二维草图，然后绘制某个截面草图时，把在neb或者dwg内绘制的图导进来。（你图中过来曲线都变成多段线了，可能有的地方还不封闭，放样一般会失败的。如果可以的话，最好在草图内重画）
2.引导线如果也在一个平面，也可以用二维草图画（记的在草图内绘制时，一般是样条，他的一些节点要捕捉到草图截面内的线，实在不行，添加穿透约束），当然引导线和中心线等一般是三维空间曲线，用3D曲线画就行。
3.使用特征模块的内拉伸、旋转、扫描、放样的相应功能去做，勾选“生成曲面选项”，再选中做好的草图截面和引导线，就可以把模型绘制出来了。

尽量不要用和3D 曲线一个功能板块的那些曲面功能，特别是放样曲面功能，他选取的都是线段，有时候一些面不太好做出来。(也就是说，特征造型内的几个基本功能也可以做曲面)

下面的例子，你只看第一步的放样是如何做的，这个比你那个复杂一点，但理论是相通的

A1_06.rar (2.49 MB, 下载次数: 29489)

asd849678623 · 发表于 2017-5-23 14:02:31

回复 6楼小博士的帖子

有问题就是我用曲面的功能想用放样面在做这个图形但是呢那个放样曲线的那个截面他要一条线的但是你刚刚说了刚刚我导过来的时候有断线的，那么我想问问如何把三维曲线几条连接在一起？

asd849678623 · 发表于 2017-5-23 14:04:15

回复 6楼小博士的帖子

如果我用放样做的时候啊那个放样特征来做不知道是不是我导线的问题老是生产不出来

dongchongxiacao · 发表于 2017-5-23 14:08:10

用拟合曲线命令不就成一条线了

asd849678623 · 发表于 2017-5-23 14:14:13

回复 9楼dongchongxiacao的帖子

求大神演示一下
