咖迷社区(CAXA数码大方)»CAD论坛 › CAD/CAE/CAM/CAPP/PLM/MES等工业软件 › 3D实体设计 › 螺纹无法正确投影到工程图

发新帖

查看: 2031|回复: 2

螺纹无法正确投影到工程图

1 主题	5 帖子	191 积分

Rank: 2

积分: 191

发消息

发表于 2022-12-16 08:52:23 | 显示全部楼层 |阅读模式

对一个螺纹用镜像命令，再对这个镜像得到的螺纹进行镜像或阵列后得到的螺纹在工程图上投影出来就不正确了，我用的是2021版实体设计，有没有其他版本或是方法能使其正确投影出螺纹的

回复

使用道具举报

1 主题	5 帖子	191 积分

Rank: 2

积分: 191

发消息

楼主| 发表于 2022-12-16 08:53:52 | 显示全部楼层

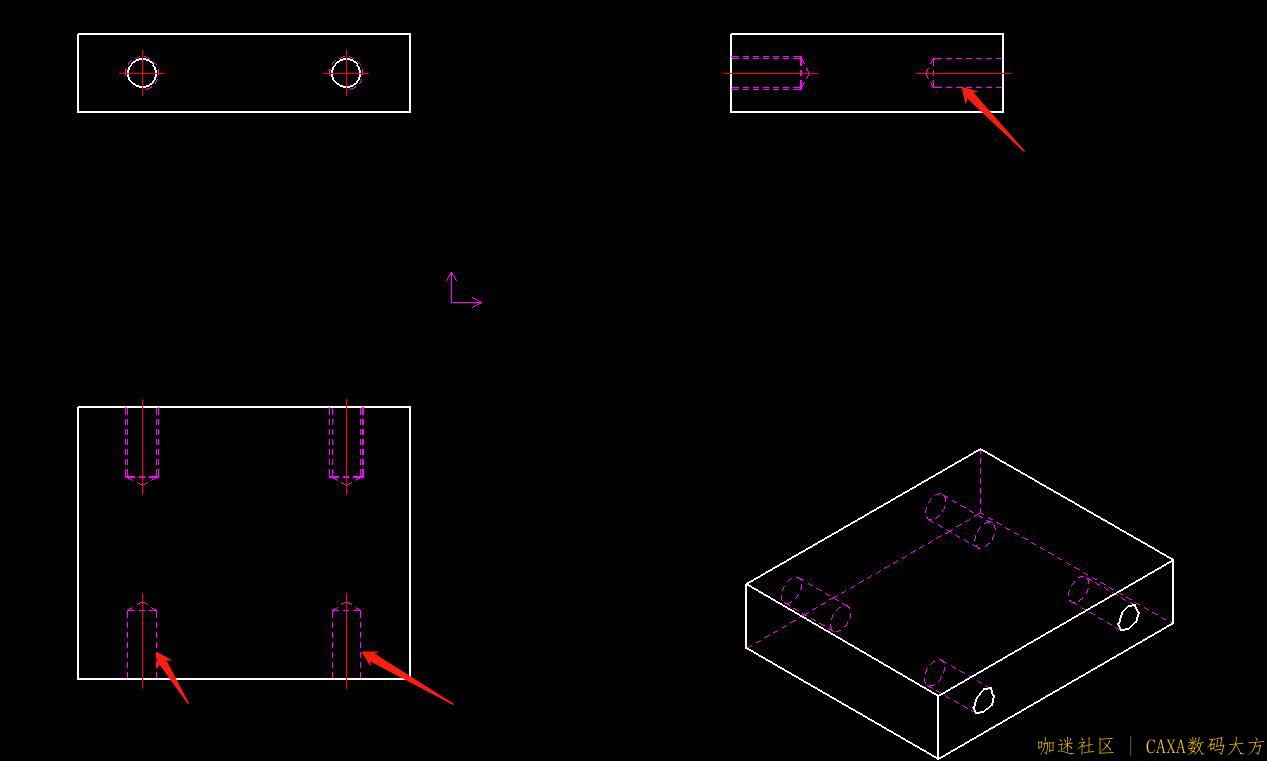

像这样

没有双虚线的就是二次镜像的

没有双虚线的就是二次镜像的
