关于图板 相对位置的疑问

[复制链接]

4

主题

9

帖子

287

积分

新手上路

Rank: 1

积分
287
发表于 2024-6-13 10:26:44 | 显示全部楼层 |阅读模式

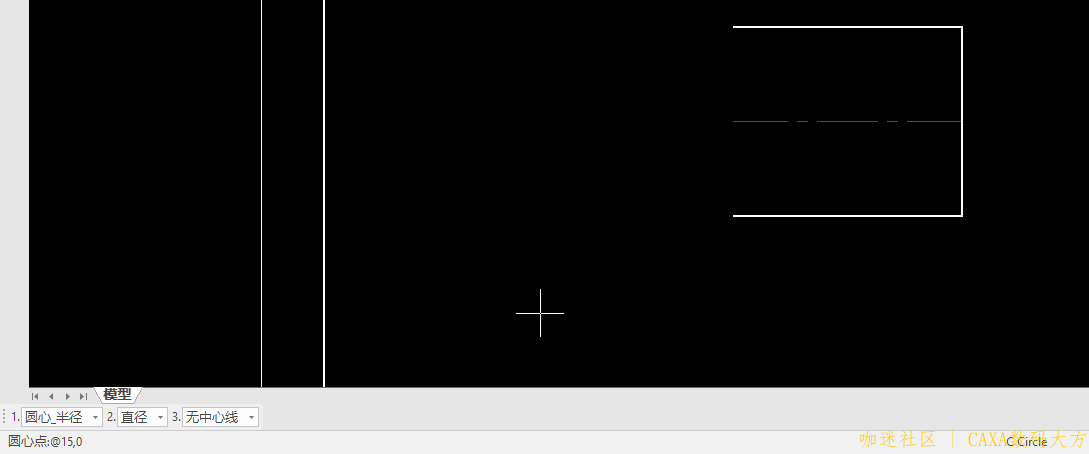

如下图,我想在图中的中心线以左端点 偏15的位置来确定圆心的位置,我该怎么做?
CAXA CAD 电子图板 2024(机械版) - [522-001毛胚.exb] 101700.png
回复

使用道具 举报

30

主题

2030

帖子

2万

积分

版主

Rank: 7Rank: 7Rank: 7

积分
23471

咖迷社区专家(CAXA)

发表于 2024-6-14 08:56:19 | 显示全部楼层
步骤:
1启动圆心半径画圆命令
2按下F4键
3点击中心线左端点,鼠标不要动
4输入@-15  回车
5输入圆半径或直径,回车

如果是开了导航模式,第三步点击中心线左端点后,鼠标移到左边,直接输入15 回车,再输入直径即可。
回复 支持 1 反对 0

使用道具 举报

1

主题

15

帖子

155

积分

新手上路

Rank: 1

积分
155
发表于 2024-6-22 10:58:06 | 显示全部楼层
先C,在左端点画圆,之后M,左移15
回复 支持 反对

使用道具 举报
