奔驰Arocs 系列重卡:
奔驰的工程车在业界较好    整体的稳定性   耐用性 成熟度和前瞻性都是这行业里不错的  产品动力    安全性   通过性  操控性上口碑较好的 这次选择了这个系列的重卡作为对象

设计采用1:1建模  内容包含详细造型信息    装配信息等
采用工程模式绘制  信息完整  层级结构清晰   数据的追溯性好
具体包括发动机总成    变速箱总成    车架总成   外壳总成   驾驶室总成  电器总成等组成部分
以下是绘制过程截图  后续有渲染图

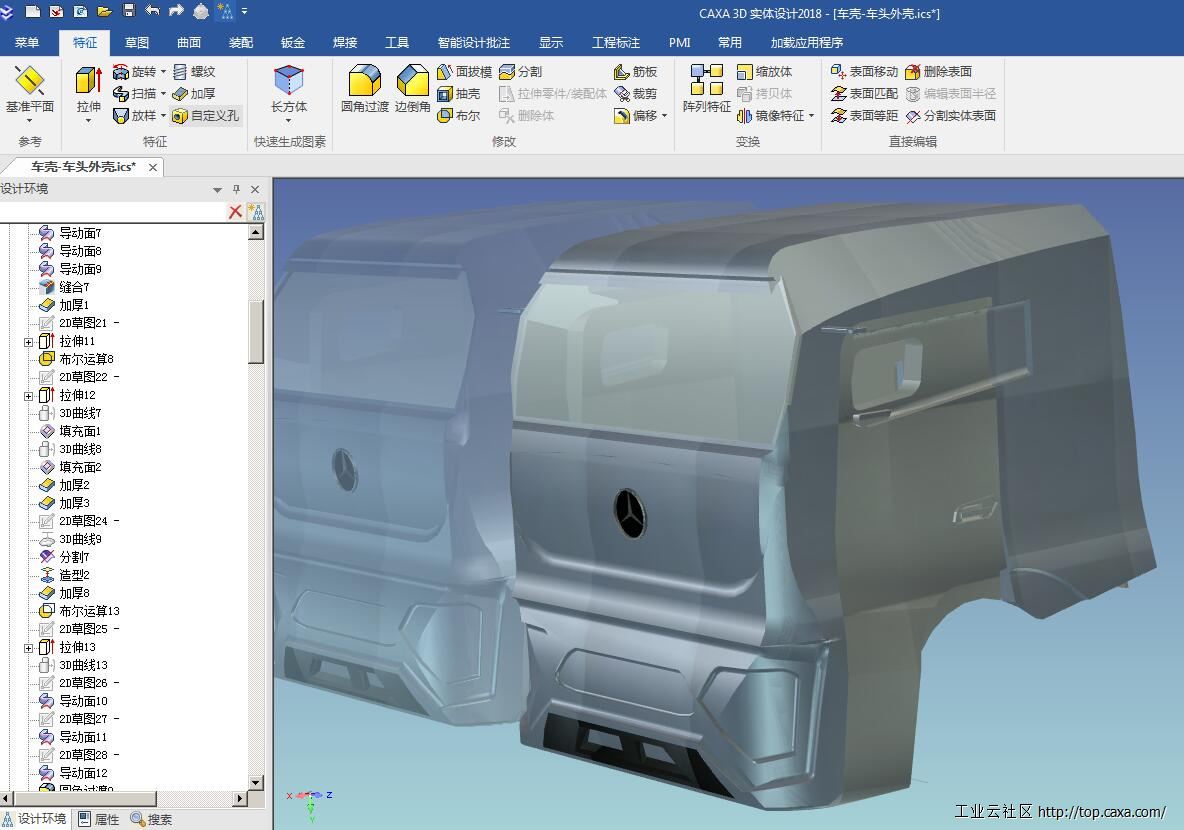

1.车壳:

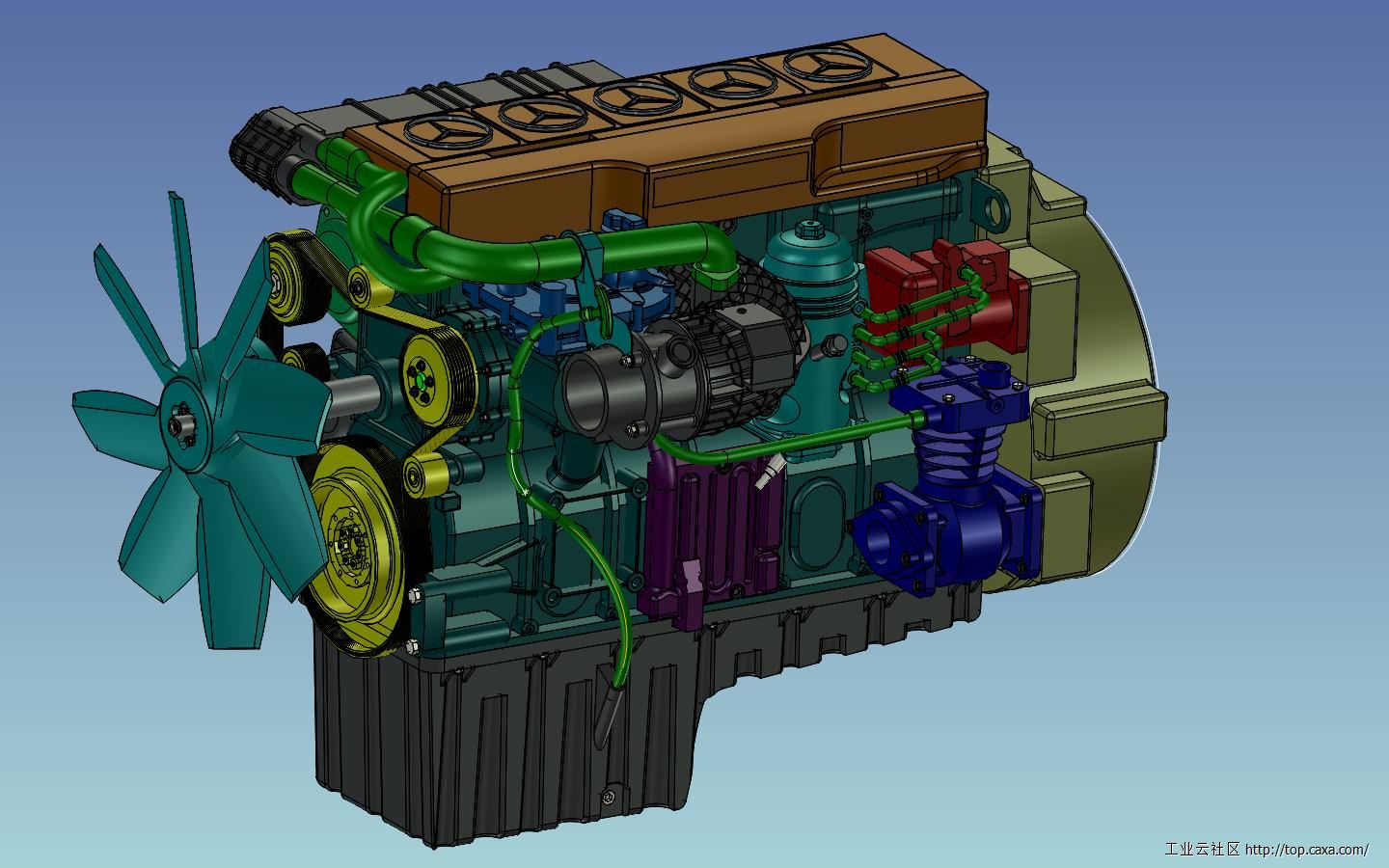

2.发动机总成:

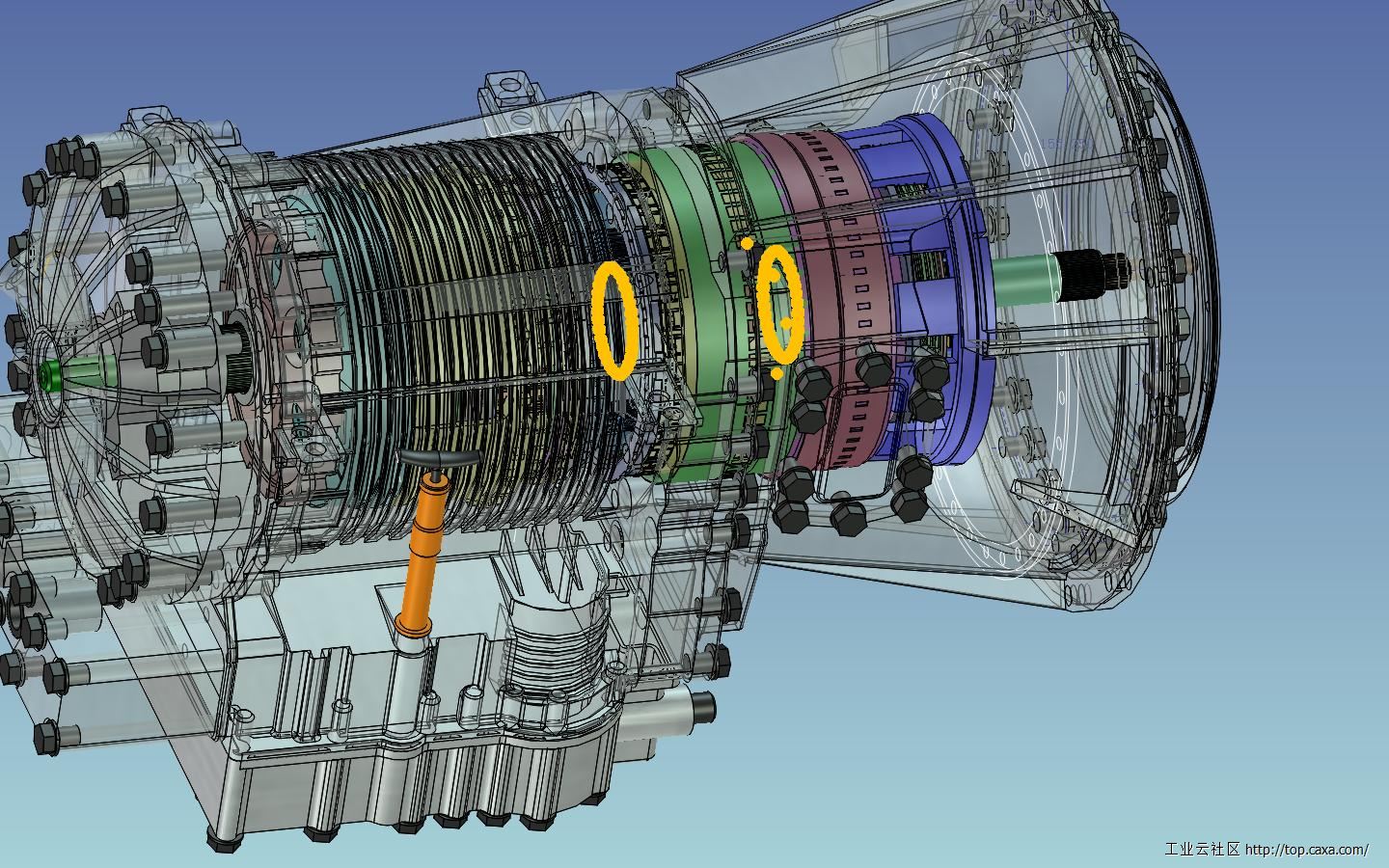

4.变速箱总成:

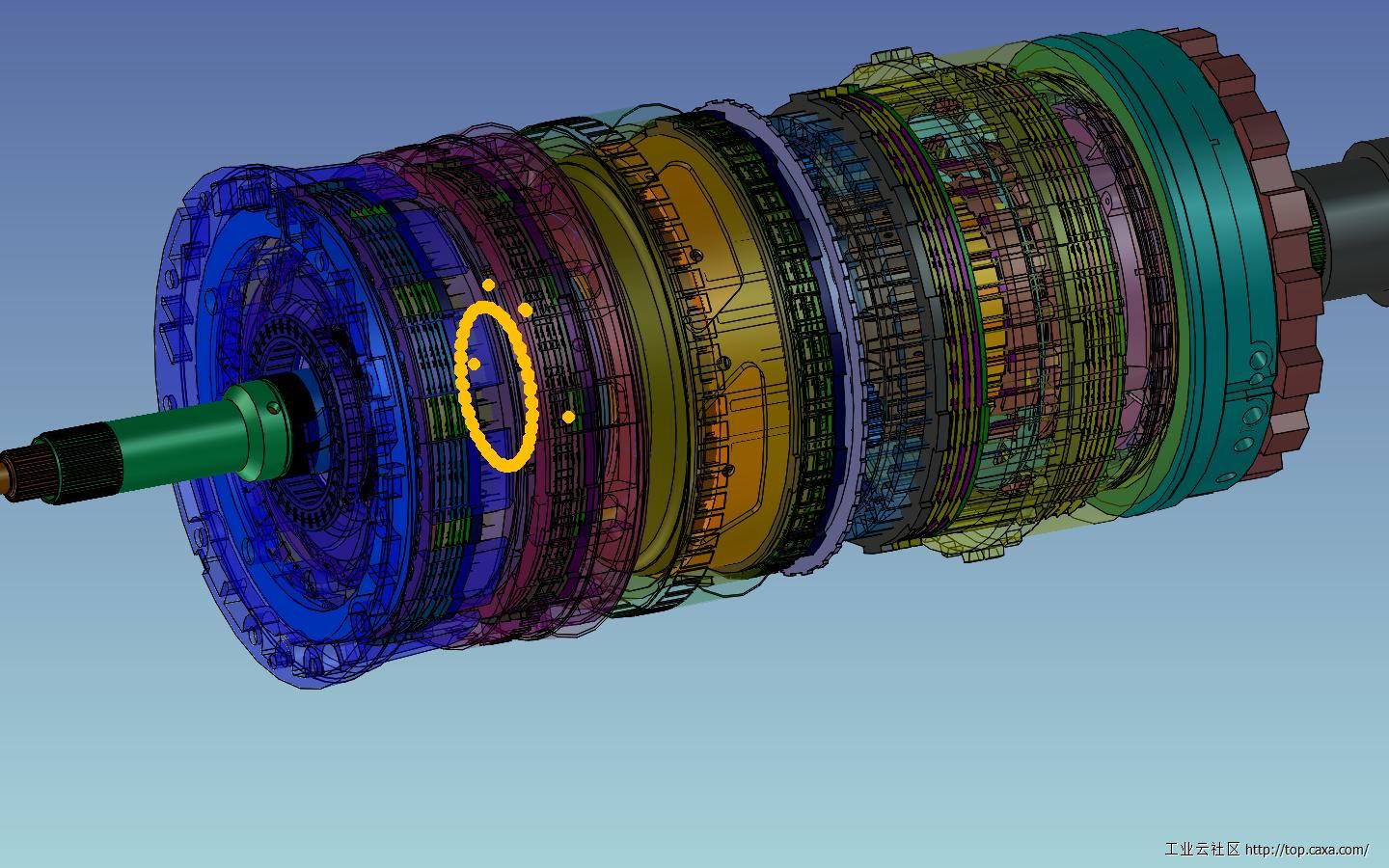

5.变速箱内部:

实体设计18 对复杂造型和大装配方面表现较好, 感觉适用对快速成型有要求的人
图纸:无法上传大附件,需要图纸请留言  看到后会发送
