发表于 2019-4-24 15:40:50 | 显示全部楼层
daowuhen 发表于 2019-4-24 15:24
这个,是没用的吗

R500圆弧的中心

打赏列表共打赏了0次

cry
还木有人打赏~
回复 支持 反对

使用道具 举报

0

主题

29

帖子

9400

积分

金牌会员

Rank: 6Rank: 6

积分
9400
发表于 2019-4-25 10:51:29 | 显示全部楼层

两个圆弧的都在这条线上吗
回复 支持 反对

使用道具 举报

9

主题

716

帖子

4万

积分

VIP会员

Rank: 8Rank: 8

积分
41734

咖迷社区专家(CAXA)

发表于 2019-4-25 11:50:48 | 显示全部楼层
daowuhen 发表于 2019-4-25 10:51
两个圆弧的都在这条线上吗

下面的R500圆弧的中心
回复 支持 反对

使用道具 举报

0

主题

29

帖子

9400

积分

金牌会员

Rank: 6Rank: 6

积分
9400
发表于 2019-4-25 16:51:22 | 显示全部楼层
n_hbhy 发表于 2019-4-25 11:50
下面的R500圆弧的中心

好的,多谢,我来先把二维给出出来
回复 支持 反对

使用道具 举报

1

主题

7

帖子

74

积分

注册会员

Rank: 2

积分
74
发表于 2019-4-27 09:56:06 | 显示全部楼层
n_hbhy 发表于 2019-4-23 15:59
教程来了,由于时间仓促,有些地方可能叙述的不是太清楚,欢迎交流指正 ...

感谢老师分享,我太弱了,有教程也弄不出来啊
回复 支持 反对

使用道具 举报

0

主题

29

帖子

9400

积分

金牌会员

Rank: 6Rank: 6

积分
9400
发表于 2019-4-28 11:21:50 | 显示全部楼层

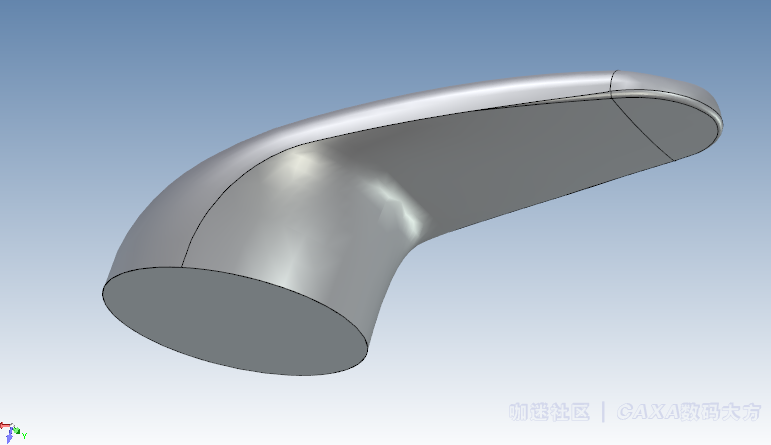

一开始想偷懒,提取了整段的曲线,画剖面时以图上的r171,r113来取值画,弄的画出来的剖面总是不对,后来按照n_hbhy大神的思路来作,三点作圆弧,不用纠结R的尺寸与图纸不符。放样成功!


水龙头把.ics

702 KB, 下载次数: 387

水龙头把.exb

118 KB, 下载次数: 354

评分

参与人数 1金豆 +1000 收起 理由
wangchaofeng + 1000 赞一个!

查看全部评分

回复 支持 反对

使用道具 举报

0

主题

10

帖子

72

积分

注册会员

Rank: 2

积分
72
发表于 2019-4-28 13:13:05 | 显示全部楼层
本帖最后由 18865578579 于 2019-4-28 13:17 编辑

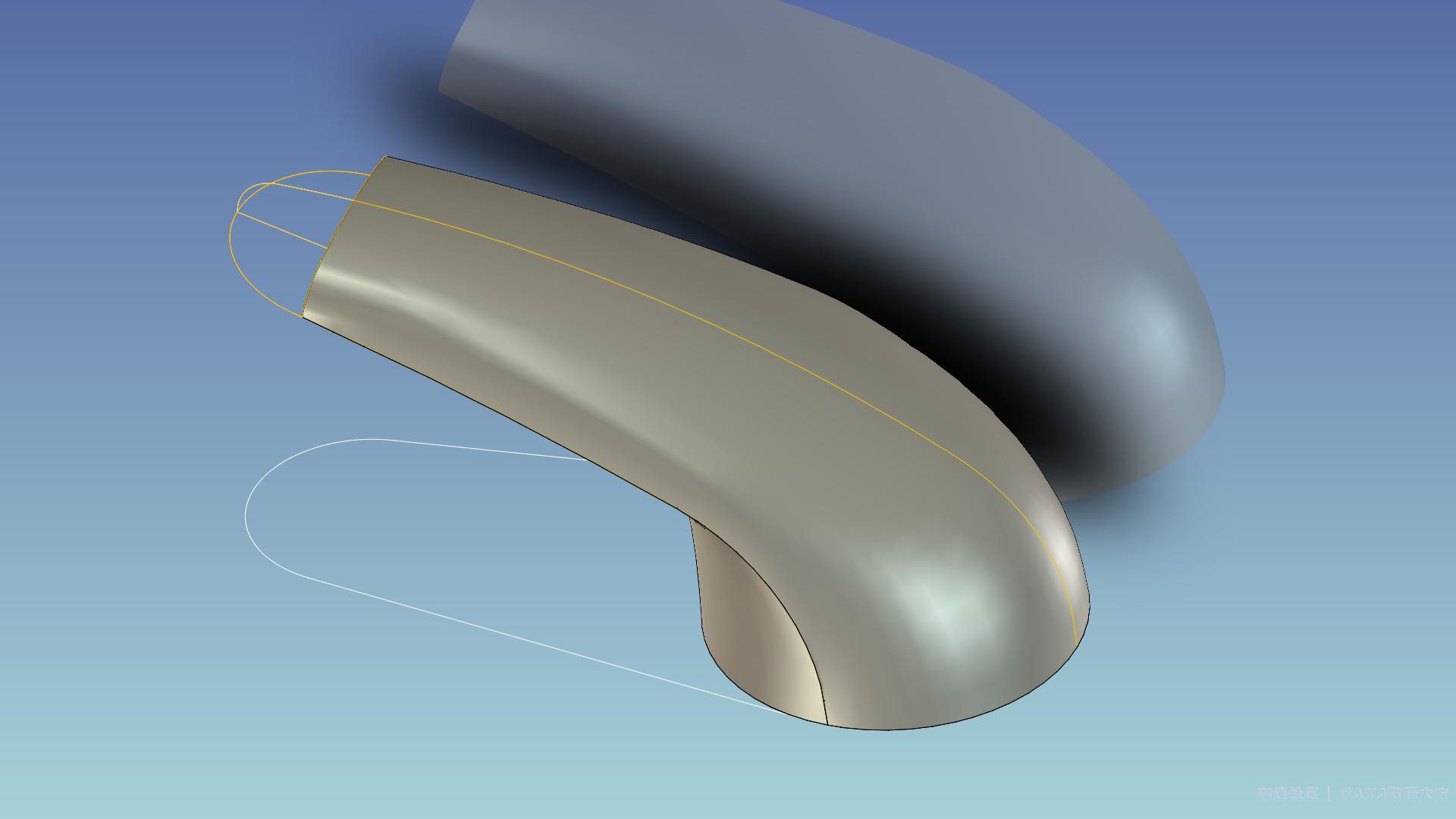

最后一块老做不出来
回复 支持 反对

使用道具 举报

0

主题

29

帖子

9400

积分

金牌会员

Rank: 6Rank: 6

积分
9400
发表于 2019-4-29 10:44:53 | 显示全部楼层
我来说下自己是咋做的吧,首先见图分别把这6个曲线提取出来,并拟合曲线1、2、3、4,第一步如图用放样面生成上曲面,放样曲线依次选1、2、3,导动线选4.第二步类似方法生成 下曲曲,放样曲线依次选1、5、3,导动线选6.
这样上下曲面就生成了,再用直纹面封开口面。这样面做好后,用实体化命令生成 实体,再将两个零件布尔加就可以了。
我就抛砖引玉了,期待大神出来说说还有没有简便的方法生成 。

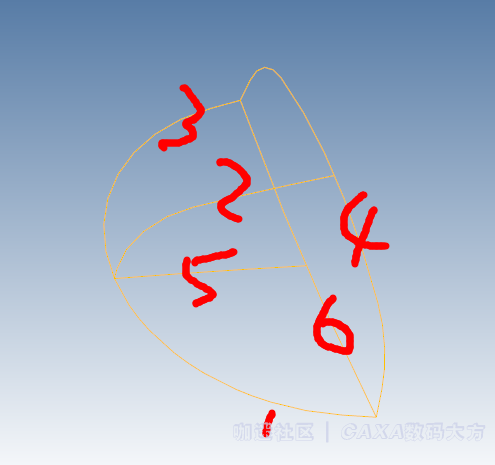

提取曲线

提取曲线

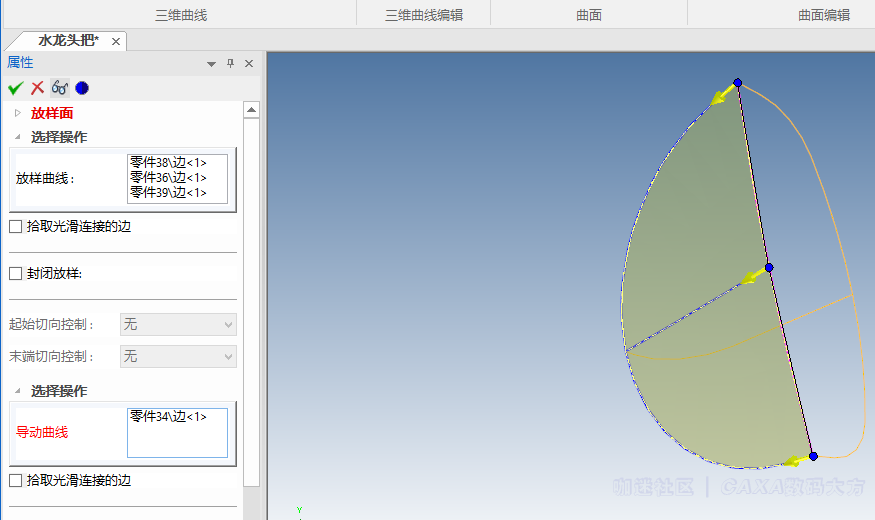

生成上曲面

生成上曲面

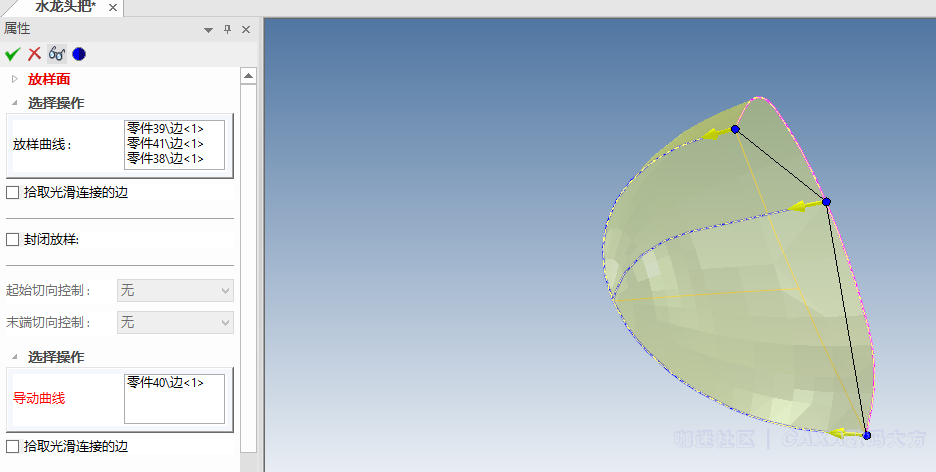

生成下曲面

生成下曲面

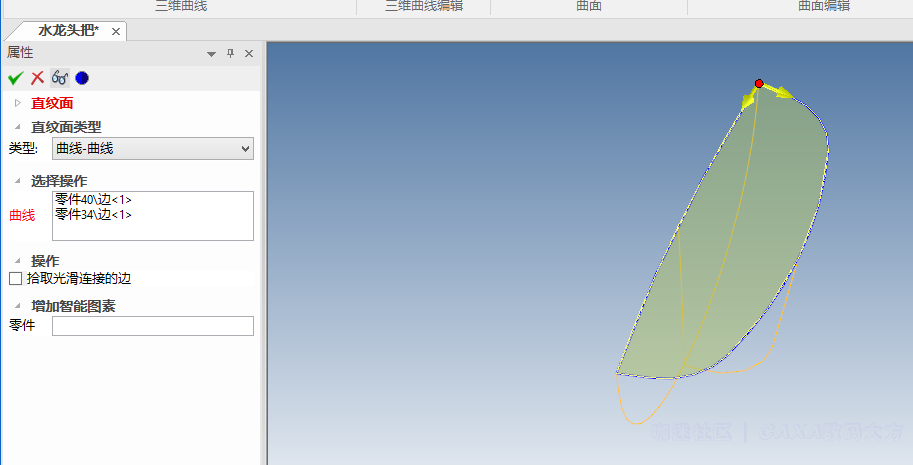

直纹面封口

直纹面封口

评分

参与人数 1金豆 +1000 收起 理由
wangchaofeng + 1000 支持分享经验、技巧!

查看全部评分

回复 支持 反对

使用道具 举报

0

主题

29

帖子

9400

积分

金牌会员

Rank: 6Rank: 6

积分
9400
发表于 2019-4-29 10:45:28 | 显示全部楼层
18865578579 发表于 2019-4-28 13:13
最后一块老做不出来

你看下呢?
回复 支持 反对

使用道具 举报

0

主题

10

帖子

72

积分

注册会员

Rank: 2

积分
72
发表于 2019-4-29 12:04:52 | 显示全部楼层

谢谢!我试试!
回复 支持 反对

使用道具 举报
