CAXA实体设计如何画环形电感线圈?

[复制链接]

2

主题

8

帖子

16

积分

新手上路

Rank: 1

积分
16
发表于 2016-4-9 14:38:59 | 显示全部楼层 |阅读模式

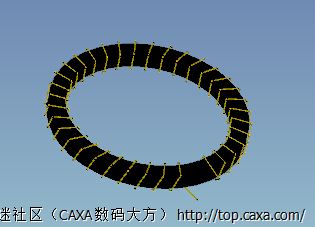

如图,此类电感线圈怎么画,试了很多次扫描,还是不成功,哪位告知下,具体步骤?谢谢了
回复

使用道具 举报

0

主题

4

帖子

11

积分

新手上路

Rank: 1

积分
11
发表于 2018-8-3 13:57:31 | 显示全部楼层
回复 12楼676833685的帖子

加QQ598890258
回复 支持 反对

使用道具 举报

13

主题

88

帖子

1627

积分

高级会员

Rank: 4

积分
1627
QQ
发表于 2018-8-3 13:56:17 | 显示全部楼层
不知道能不能把详细步骤或源文件发上来呢!
回复 支持 反对

使用道具 举报

0

主题

4

帖子

11

积分

新手上路

Rank: 1

积分
11
发表于 2018-8-3 13:55:48 | 显示全部楼层

另外一种画法
回复 支持 反对

使用道具 举报

0

主题

4

帖子

11

积分

新手上路

Rank: 1

积分
11
发表于 2018-8-3 13:53:57 | 显示全部楼层

1.png 下午又画了一种
回复 支持 反对

使用道具 举报

0

主题

4

帖子

11

积分

新手上路

Rank: 1

积分
11
发表于 2018-8-3 10:20:39 | 显示全部楼层
我是这样画出来的
[attachimg]54844[/attachimg]
回复 支持 反对

使用道具 举报

4

主题

41

帖子

94

积分

注册会员

Rank: 2

积分
94
发表于 2016-4-12 16:57:47 | 显示全部楼层
你可以先画个圆环,然后以圆环直径为截面扫描,生成曲面,可以提取曲面和圆环的曲面交线,以这个曲面交线为导线,以你的线径为截面进行扫描,这个线圈就出来了,还有具体细节要注意
回复 支持 反对

使用道具 举报

2

主题

8

帖子

16

积分

新手上路

Rank: 1

积分
16
 楼主| 发表于 2016-4-12 08:17:00 | 显示全部楼层
画好了,谢谢各位!!
回复 支持 反对

使用道具 举报

8

主题

421

帖子

6124

积分

金牌会员

Rank: 6Rank: 6

积分
6124
QQ
发表于 2016-4-11 20:59:31 | 显示全部楼层
回复 5楼yycwolf的帖子

这个螺旋线不是画出来的,在扫描特征时输入旋转角度,选取生成为曲面,就可生成螺旋曲面。
回复 支持 反对

使用道具 举报

8

主题

102

帖子

398

积分

注册会员

Rank: 2

积分
398
发表于 2016-4-11 11:18:10 | 显示全部楼层
不会画环形螺旋线啊,教一下
回复 支持 反对

使用道具 举报

您需要登录后才可以回帖 登录 | 立即注册

本版积分规则
