选择3d环境中的主视图方向，这个功能有教程吗？--已经解决

408231928 · 发表于 2023-11-29 13:54:22

本帖最后由 408231928 于 2023-12-1 10:03 编辑

模型歪了，想像sw那样选择相对视图作工程图摆正。
来自: 微社区

mcq100vb100 · 发表于 2023-11-30 08:57:51

最好还是先把模型调正过来。你想现在出图时省点事，但是以后再打开有可能工程图全乱了。
调正也很块，召唤出三维球，如果每个操作棒跟你的特征都是对齐的话。直接右击，选择将三维球定位到激活坐标上。三个方向就全正了。

408231928 · 发表于 2023-11-30 11:22:34

本帖最后由 408231928 于 2023-11-30 14:51 编辑

mcq100vb100 发表于 2023-11-30 08:57
最好还是先把模型调正过来。你想现在出图时省点事，但是以后再打开有可能工程图全乱了。
调正也很块，召唤 ...

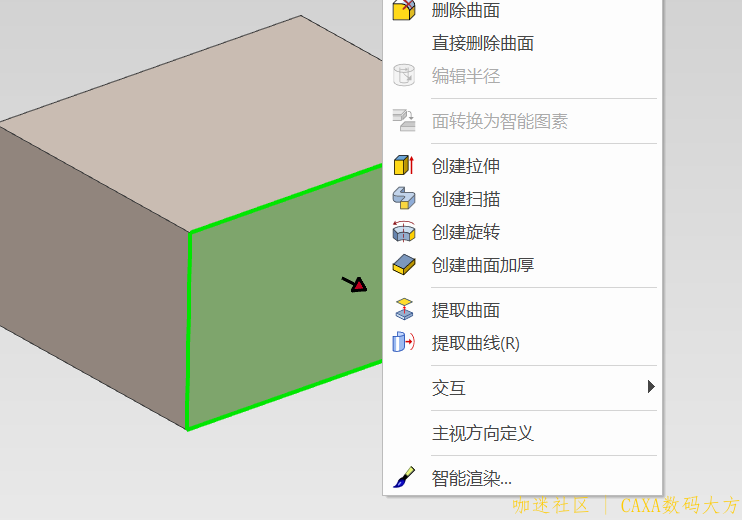

我的是sw转的，扶正的话装配体就动了，我全部装配体都是没约束的。也找到方法了，选中需要正视的物体面，右键设置主视图方向定义即可。
我这边大部情况只要求有工程图(2维绘图)，上PLM也是只用工程图的，所以大部分情况下，3d装配体只有几个大装配体的独立文件。

clytze · 发表于 2023-12-25 10:12:25

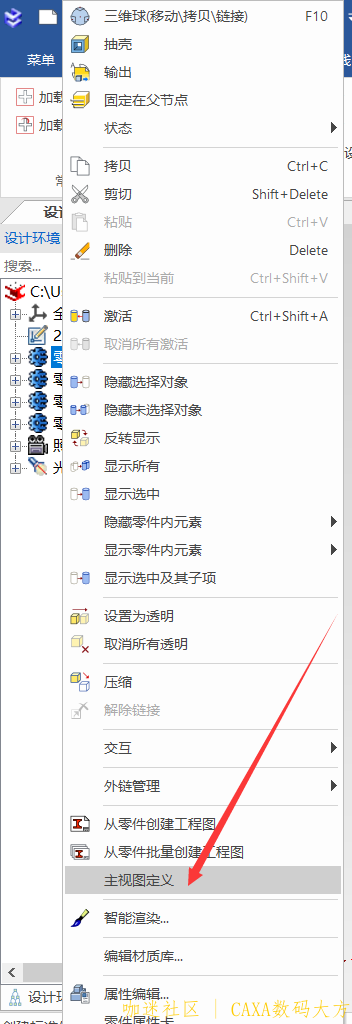

可以在右键菜单中指定自定义方向

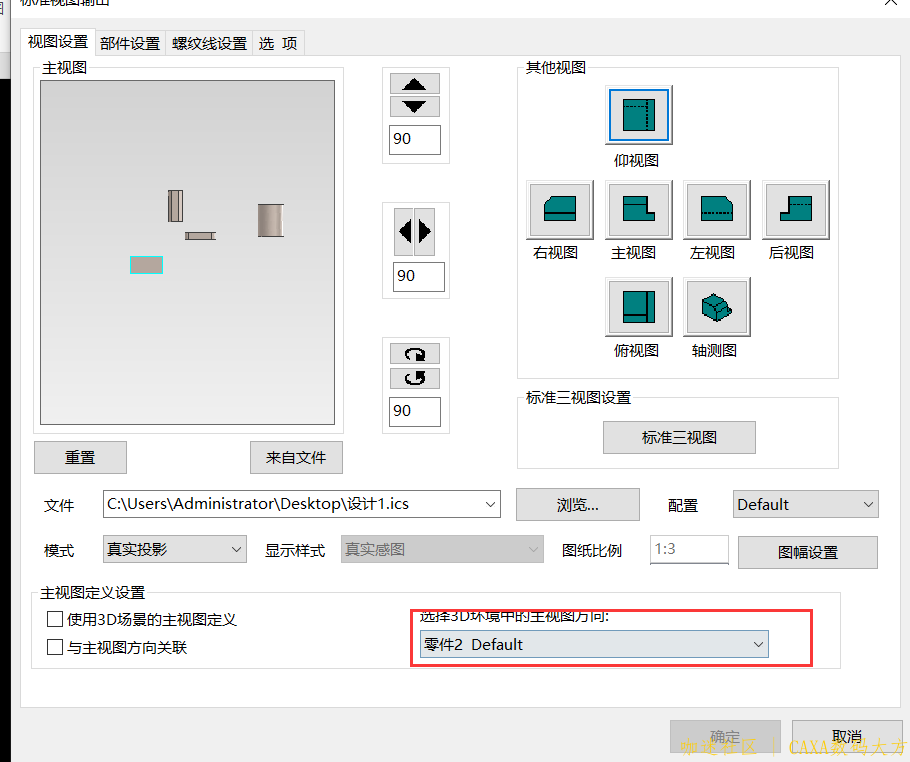

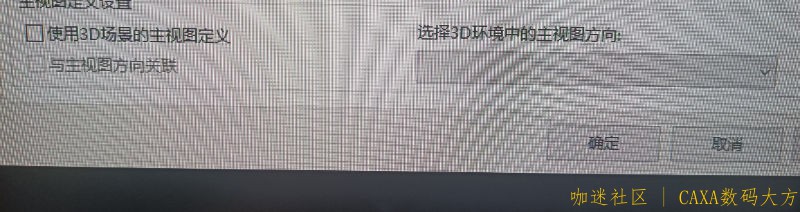

投影的时候选择在3D环境中自定义的方向就可以了

gjh1233210 · 发表于 2024-8-11 07:46:36

很不错的方法

cyzhlybwgl · 发表于 2024-8-16 15:14:44

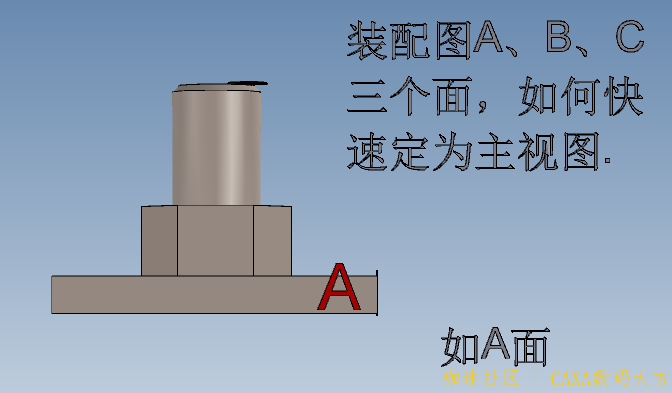

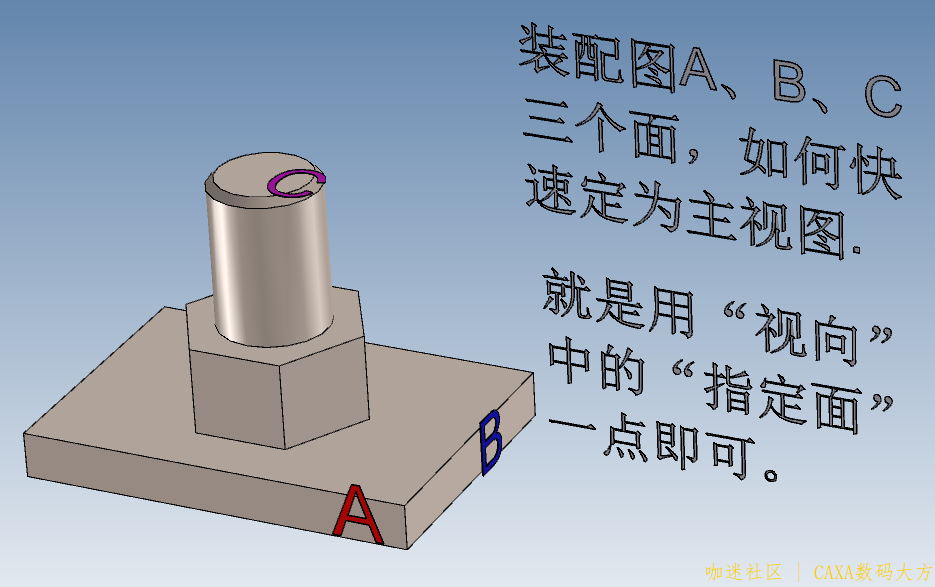

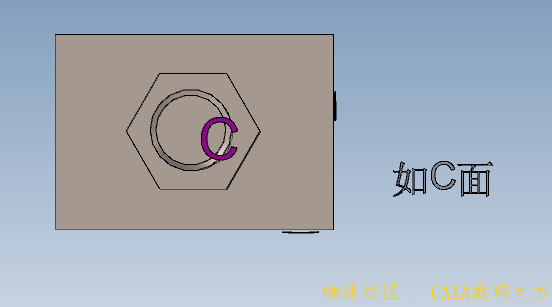

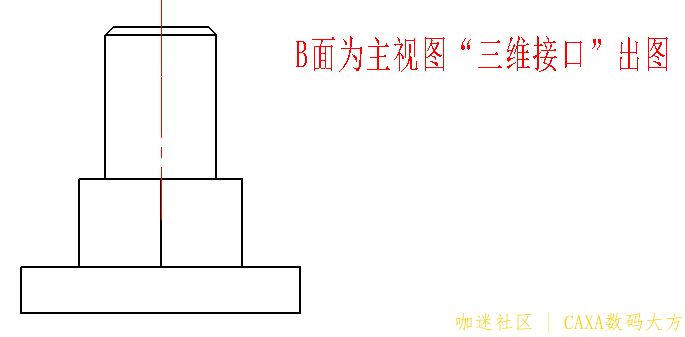

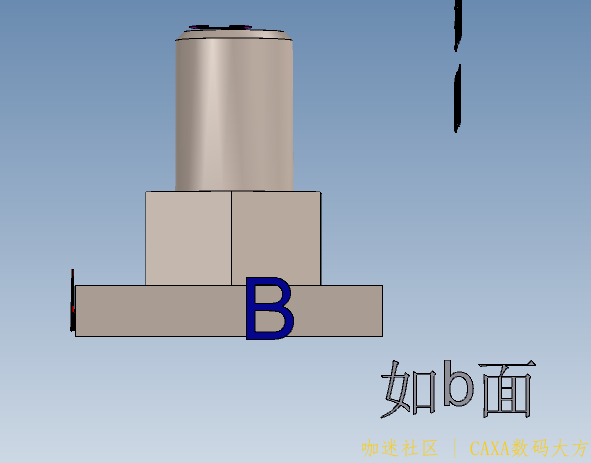

我经常用的方法，较快较方便，仅供参考!
如下：
