【软件技巧】如何借用图纸中标题栏信息？

yxp · 发表于 2011-1-31 13:20:00

在做工艺规程时，经常会利用到图纸的零件名称、零件代号或者明细表中的信息，如何准确的将这些信息填写到工艺图表当中呢？

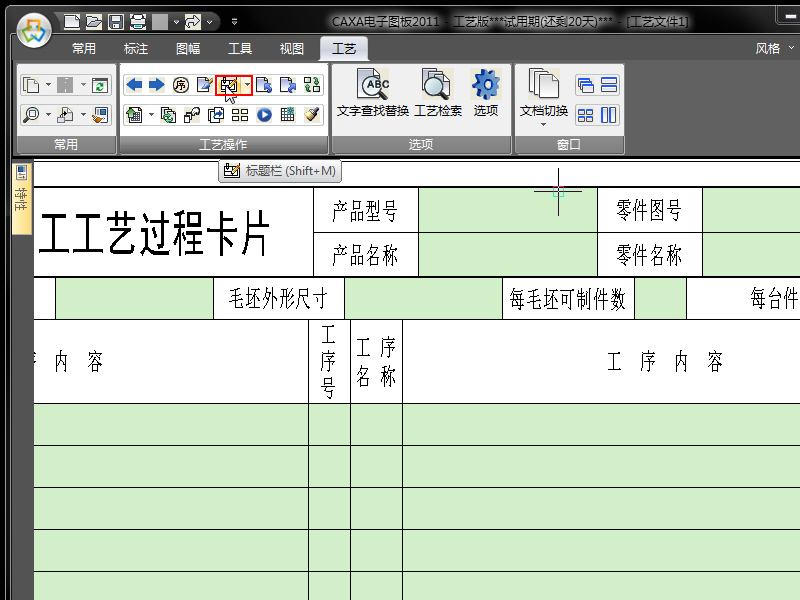

认识一个按钮就可以完成这个功能：【工艺】-【工艺操作】-【标题栏】

jpg

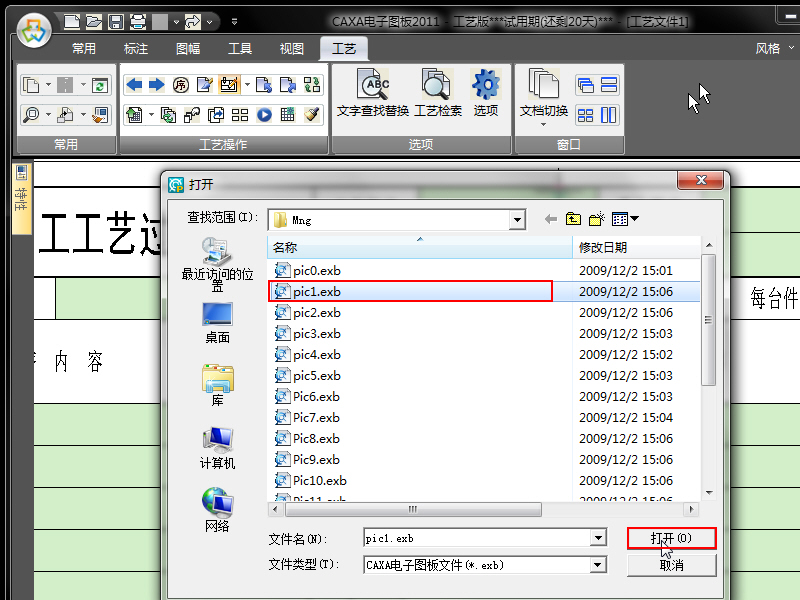

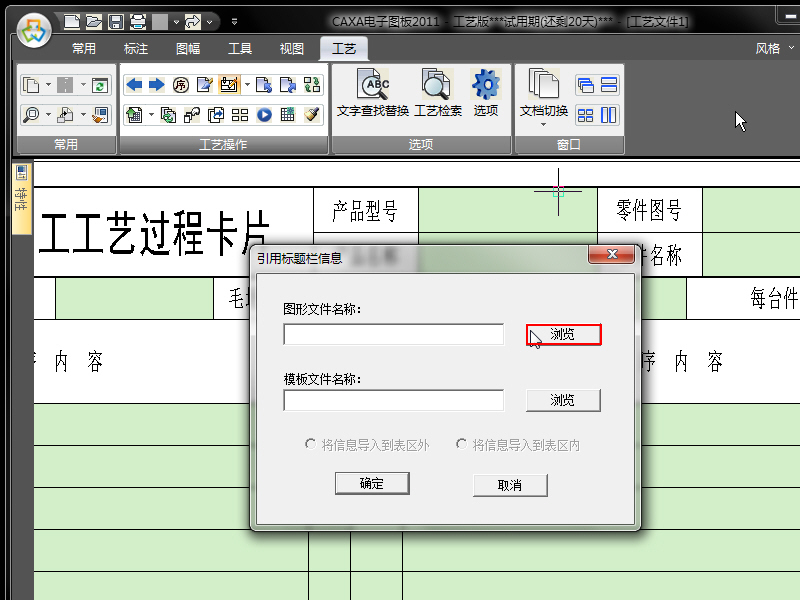

进入浏览图纸界面，点击【浏览】按钮选择图纸文件，选择图纸就会自动找到图纸中的标题栏：

jpg

（图片中模板文件是针对dwg图形的，默认exb图形是不需要设定模板文件的，如何设定dwg的提取模板文件会在后期的软件技巧中提及）

jpg

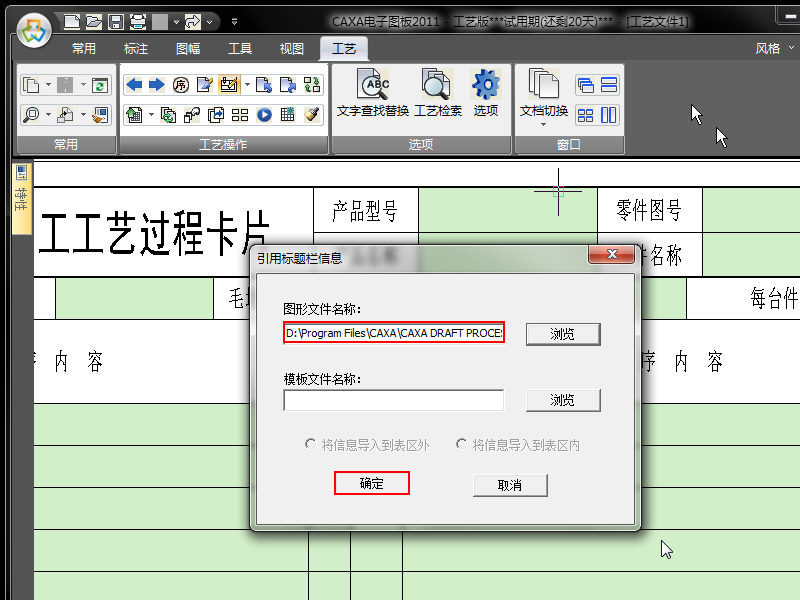

选中后的界面，点击【确定】进行下一步：

jpg

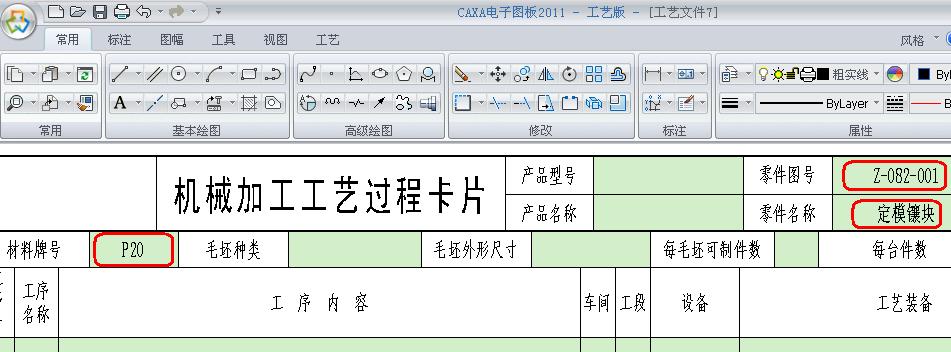

导入的零件名称和代号

jpg

是不是很简单

。
