修饰螺纹——更简便的螺纹

fengrongtan · 发表于 2011-5-19 10:40:00

论坛里现在有很多关于真实螺纹特征的生成方法的讨论，这里跟大家介绍另外一种螺纹——修饰螺纹。
之所以介绍这个功能，就是希望大家不要盲目的使用真实螺纹的特征。如果仅仅是希望有渲染的螺纹效果，建议使用标注中的“修饰螺纹”，文件小、投影二维图还可以有螺纹的简化画法。

（1）设计环境中设置一需要添加螺纹的圆柱体。

（2）单击“工程标注”功能区的“修饰螺纹”按钮，出现对话框。

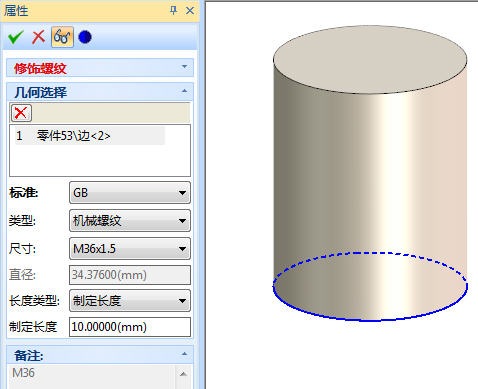

（3）选择螺纹的起始边。设置螺纹的类型。

jpg

fengrongtan · 发表于 2011-5-19 11:00:00

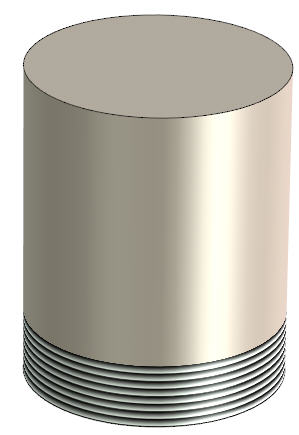

（4）单击完成按钮，生成修饰螺纹。

jpg

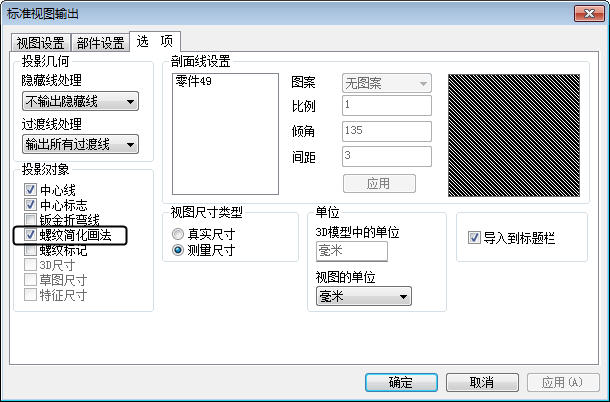

（5）保存零件，生成工程图。在“标准视图”对话框中要设置投影螺纹简化画法。

jpg

（6）投影生成的工程图如下。

jpg

fengrongtan · 发表于 2011-5-19 11:10:00

还可以使用渲染添加螺纹效果。

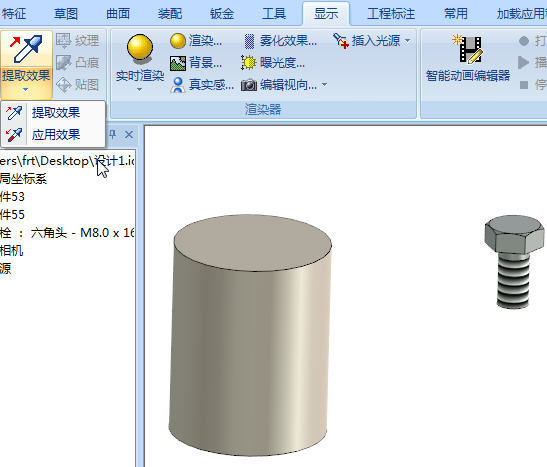

显示——>提取效果、应用效果

jpg

jpg

wxw421 · 发表于 2011-5-19 12:51:00

我认为这样做足够了，工程施工图不必过分进行修饰外观

sunny0570 · 发表于 2011-5-19 12:15:00

哇，实用。多些教材就好了

西山居士 · 发表于 2011-5-19 19:37:00

非常祥细的教程

happyrat · 发表于 2011-5-19 19:54:00

如何添加没用的螺纹规格

fengrongtan · 发表于 2011-5-20 15:58:00

去看看王工的帖子~

12345 · 发表于 2011-5-19 20:35:00

这个修饰螺纹会根据你选择的圆的大小自动选择一个合适的螺纹范围供选择。

但是GB中螺纹最大直到M64，所以再大就没的弄了。

既要特征造型又要兼顾与二维工程图的有效衔接，各位开发者，真难为你们了。

12345 · 发表于 2011-5-19 20:39:00

顺便赞一下，当我习惯而且很方便的用电子图版的时候，因为这个CAXA2011实体与二维的很方便的衔接所以选择了CAXA2011实体。
