筋板如何生成?

[复制链接]

13

主题

77

帖子

238

积分

注册会员

Rank: 2

积分
238
发表于 2013-9-18 16:03:33 | 显示全部楼层 |阅读模式

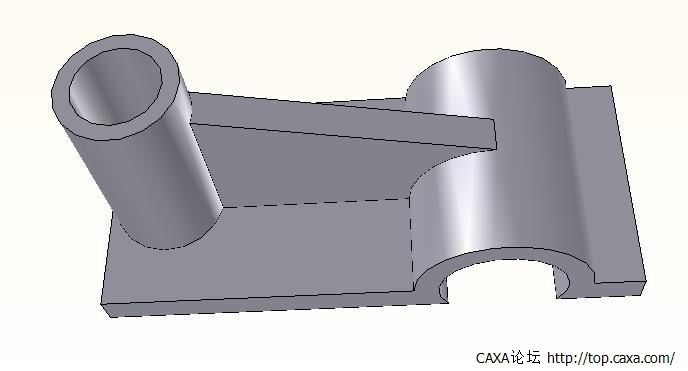

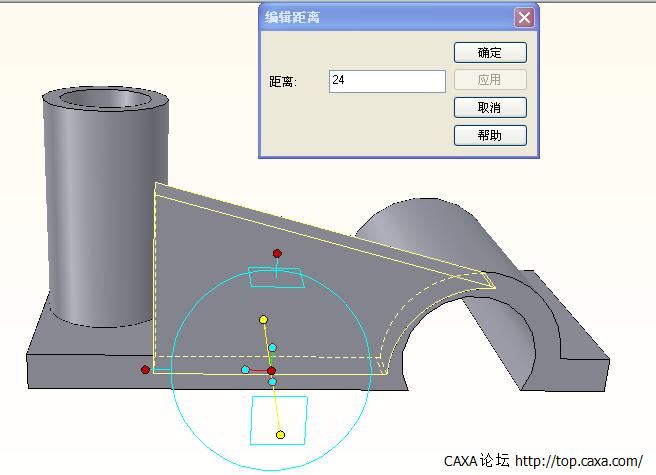

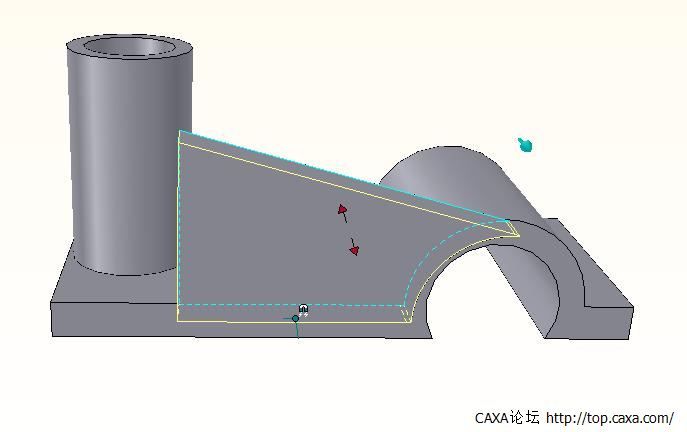

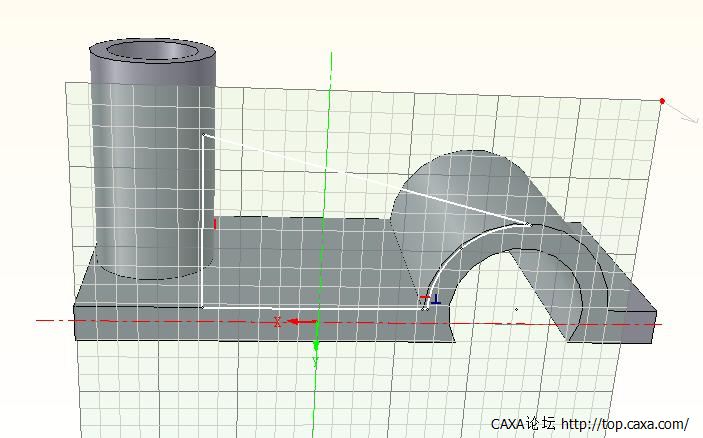

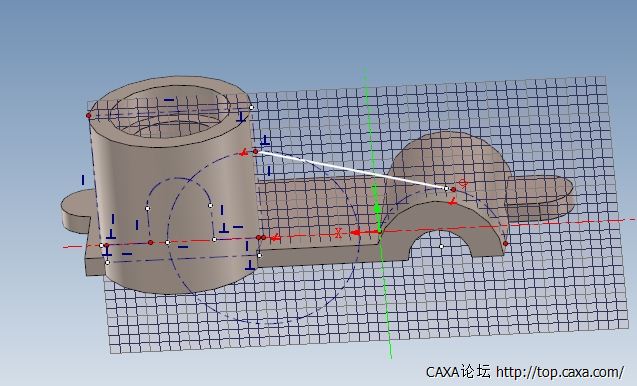

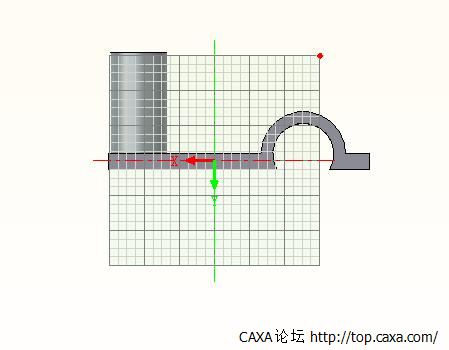

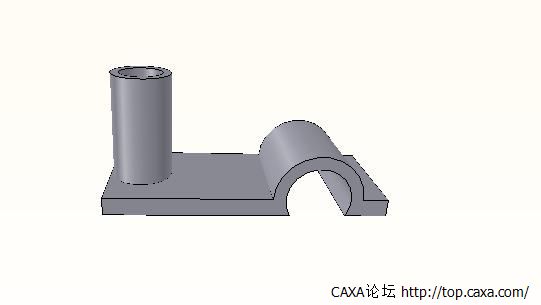

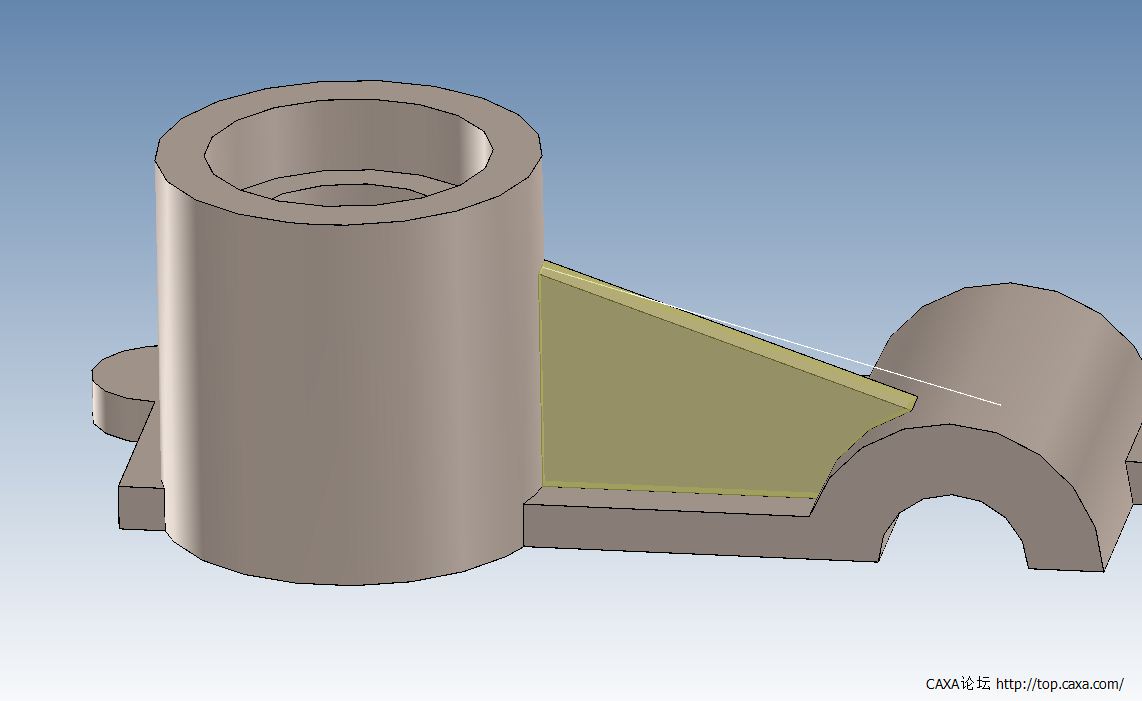

图中的筋板怎么也画不出,请大师们帮忙看看。

筋板.ics

123 KB, 下载次数: 20688

回复

使用道具 举报

127

主题

5032

帖子

5万

积分

超级版主

Rank: 6Rank: 6

积分
51521

咖迷社区专家(CAXA)

发表于 2013-9-18 22:29:59 | 显示全部楼层
楼主贴图看看问题在哪
回复 支持 反对

使用道具 举报

127

主题

5032

帖子

5万

积分

超级版主

Rank: 6Rank: 6

积分
51521

咖迷社区专家(CAXA)

发表于 2013-9-18 22:31:27 | 显示全部楼层
楼主看看这个帖子参考一下

筋板能在圆弧面上生成吗?
http://top.caxa.com/showtopic-46630.aspx
回复 支持 反对

使用道具 举报

8

主题

421

帖子

6142

积分

金牌会员

Rank: 6Rank: 6

积分
6142
QQ
发表于 2013-9-19 14:49:31 | 显示全部楼层
帮楼主贴个图。

回复 支持 反对

使用道具 举报

782

主题

2150

帖子

3万

积分

VIP会员

Rank: 8Rank: 8

积分
32853
发表于 2013-9-19 20:52:30 | 显示全部楼层
回复 1楼szw_3000的帖子

习惯用“拉伸向导”画筋,方便。
回复 支持 反对

使用道具 举报

13

主题

77

帖子

238

积分

注册会员

Rank: 2

积分
238
 楼主| 发表于 2013-9-21 00:04:02 | 显示全部楼层
拉伸也是能画,但总觉得不是正宗,而且左边的高度也不能精确控制,但是筋板命令又这么难用,纠结啊。。。
回复 支持 反对

使用道具 举报

127

主题

5032

帖子

5万

积分

超级版主

Rank: 6Rank: 6

积分
51521

咖迷社区专家(CAXA)

发表于 2013-9-21 09:08:24 | 显示全部楼层
楼主,把筋板在结构树上移到孔前面即可!
回复 支持 反对

使用道具 举报

29

主题

610

帖子

3万

积分

社区专家

Rank: 8Rank: 8

积分
33627

咖迷社区专家(CAXA)

发表于 2013-9-21 09:54:19 | 显示全部楼层
楼主的筋板不能成功的原因是你的截面线的角度画的不对
回复 支持 反对

使用道具 举报

13

主题

77

帖子

238

积分

注册会员

Rank: 2

积分
238
 楼主| 发表于 2013-9-21 10:40:16 | 显示全部楼层
移到孔前虽然不报错了,但并没有生产筋板。
截面线是与右边圆柱相切的,应该不会错啊。
回复 支持 反对

使用道具 举报

9

主题

1805

帖子

5987

积分

金牌会员

Rank: 6Rank: 6

积分
5987
发表于 2013-9-21 10:47:08 | 显示全部楼层
多画,就会找到规律。
回复 支持 反对

使用道具 举报
