基于CAXA电子图板的汇总报表功能在企业中的应用

2008-04-02 作者：来源：caxa

CAXA电子图板2007推出以来，受到广大使用者和爱好者的关注。尤其是CAXA电子图板2007r2 新增的两个可选模块“转图工具”和“汇总报表”更是引起各企业极大兴趣，下面就针对其中一个模块-----汇总报表在企业中的具体使用方法为例，向大家介绍一下汇总报表的用法和它的功能。
　　汇总报表的主要功能是根据需要以及图纸明细表和标题栏中存在的信息，生成各种材料定额，外购件，自制件明细表，图纸目录等报表，使设计到生产以及管理之间数据流通准确、快捷，并能根据导入的总表，部件以及零件图，自动生成产品树，可大大缩短产品周期，对新产品设计、改型产品和变更设计能快速做出响应，同时也能够减少员工工作量，降低工程师的工作强度，还可以加强工艺标准化，减少编制报表产生错误的可能性。
　　以某企业生产发动机为例，拥有6个加工车间，主要零部件自主加工外，还有三个外协单位对个别零件进行加工，产品从设计部门三维模型（图1）并生成二维图纸（图2），计划部门根据图纸将各零件分配不同车间进行加工，并且企业使用ERP系统进行物料管理。

图1 发动机三造型

图2 生成装配图

　　图纸明细表内容包含“序号、代号、名称、数量、材料、重量、备注、来源、物料编码、加工车间”信息（图3），其中“来源、物料编码、加工车间”信息在图纸中不显示，如图4所示：

图3 明细表中信息

图4 图纸中明细表显示

　　图纸信息完成后，进行信息汇总。首先加载汇总报表

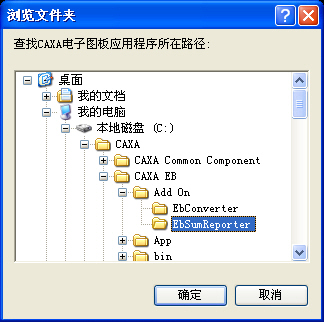

　　在“文件”菜单中选择“应用程序管理器”命令，单击按钮或按“Insert”键，选择安装路径C:\CAXA\CAXA EB\Add On\EbSumReporter（图5），单击“确定”，弹出“应用程序管理器”（图6），点击“确定”后，汇总模块被加载。


图5? 汇总模块家在路径

图6 选择加载模块

图7 汇总模块

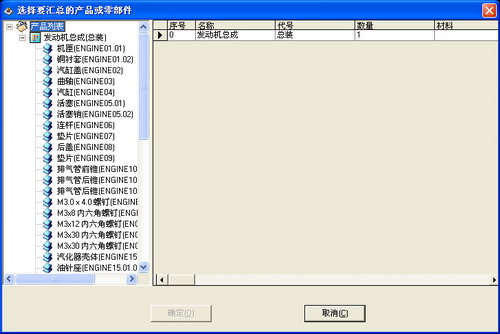

　　在“汇总报表”下拉菜单中，单击“开始汇总”选项，弹出“产品零部件汇总”对话框，如图8。右键点击产品列表，选择导入总装图，导入完毕，可以看到总装图的零部件信息已经显示到左侧列表中，如果还有部件信息需要导入，可一次按照以上方法，选择导入零部件图导入。

图8 汇总界面（a）

汇总界面（b）

　　图纸导入完毕，选择“发动机总成”单击确定，到达汇总界面。根据生产需要，生成的报表有自制件、外协件、标准件、1车间加工明细表、2车间加工明细表、3车间加工明细表等。以自制件为例，生成报表。右键单击“CAXA自制件明细表”，选择汇总报表，汇总完毕，内容显示在右侧，如下图所示。输出的格式有三种：电子图板EXB格式，excel格式和XML格式。

图9 自制件明细表汇总

　　选择报表输出电子图板,点击确定，生成报表。

图10 生成EXB格式

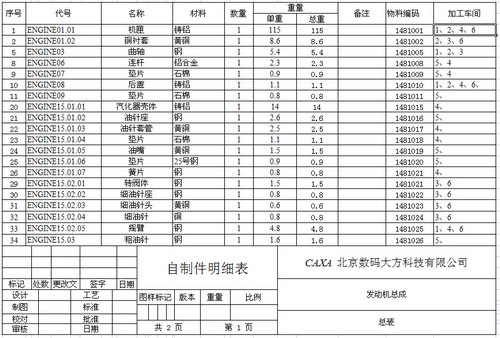

图11 EXB格式报表

图12 EXCEL格式报表

　　还可以根据生产需要生成各个车间加工报表，以及外协加工件，标准件等等。使用汇总报表节省人力物力，避免重复劳动，减少错误率，为缩短生产周期，以及产品管理节省大量时间。让生产力投入到更有价值的地方，为企业产生更高价值。
