如何用图库中的齿轮改画得更像真齿轮（CAXA2013)

cyzhlybwgl

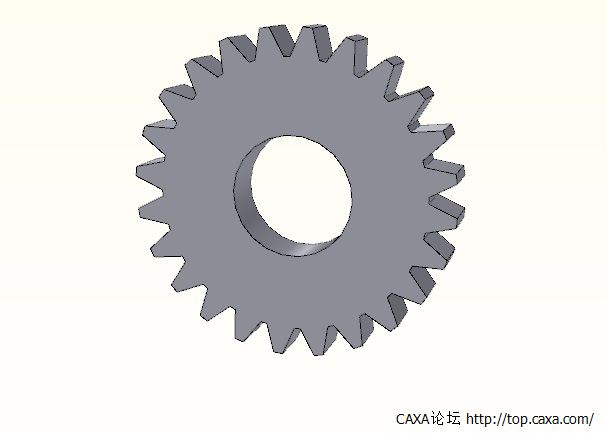

<P>1. 选齿厚8，分度圆半径R25;齿数24为例。图1，齿廓是梯形，无倒角。</P>
<P>2. 点齿轮，右键“编辑草图截面”。</P>

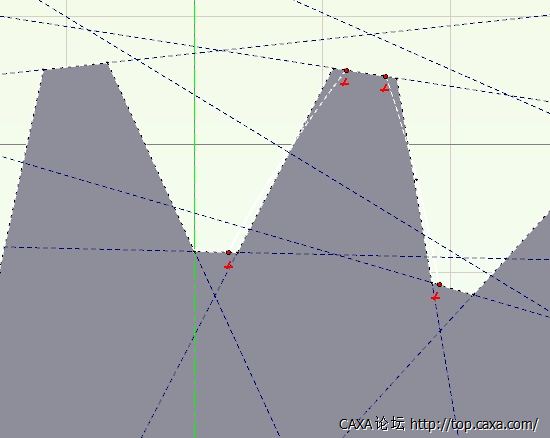

<P>3. 画圆弧近似渐开线齿廓。</P>

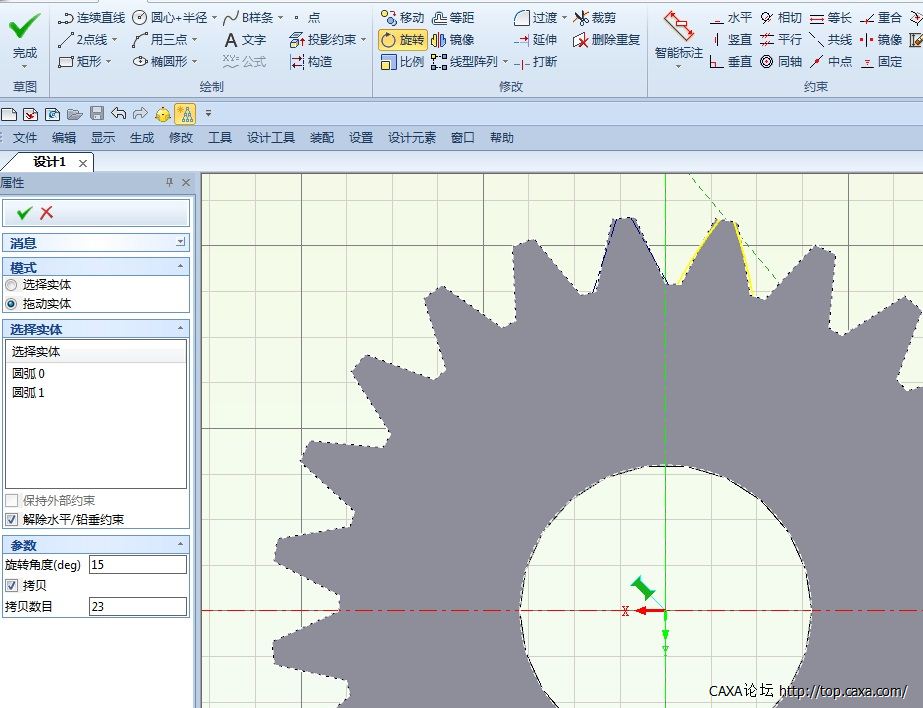

<P>4. 点2条圆弧线，“旋转”—“拷贝”方法，画出全部齿廓。</P>

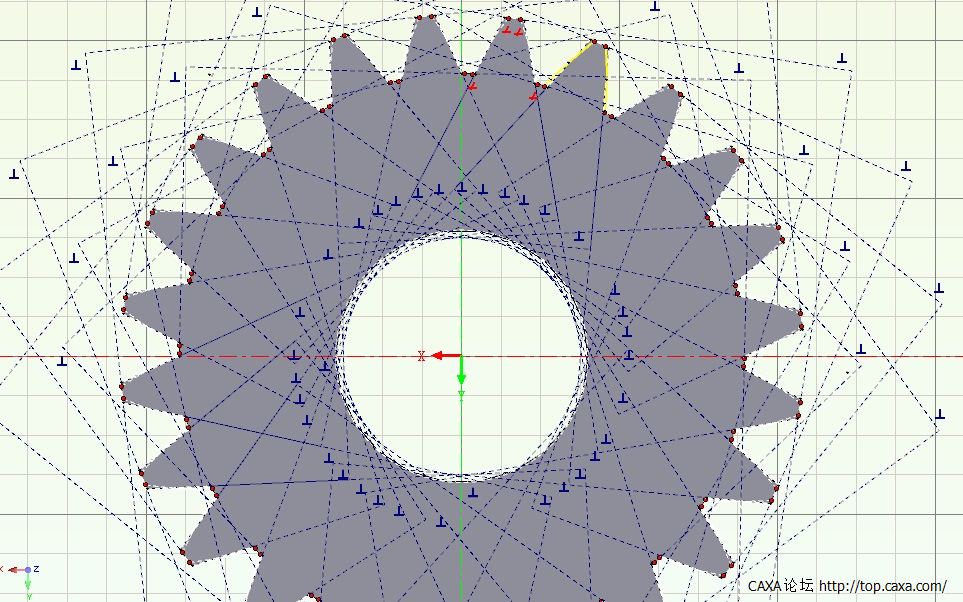

<P>5.“剪切”掉全部梯形齿廓线。</P>

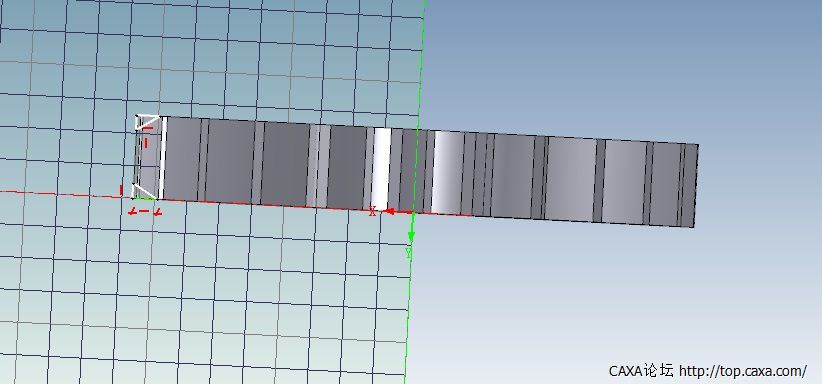

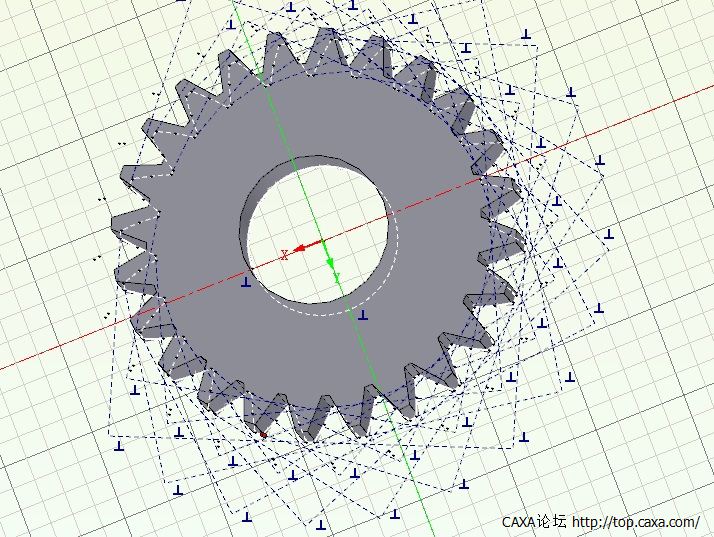

<P>6. 完成。再“旋转向导”除料，画齿轮倒角。</P>

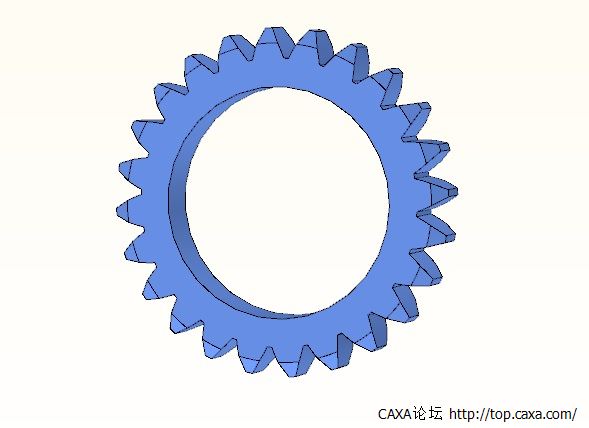

<P>7. 完成。可得较像的齿轮。</P>

cyzhlybwgl

回复 4楼caxadaxia的帖子

感谢楼上各种画法的提示。
