局部放大后的半轴标注技巧

xiexiaobing · 发表于 2011-4-23 22:19:00

放大后找中心轴会比较麻烦有没什么简单的方法

xiexiaobing · 发表于 2011-4-24 10:09:00

在标注局部放大图的轮廓直径的时候有没什么简便的方法（半标注方式）

xiexiaobing · 发表于 2011-4-24 15:14:00

我认为和你相反首先现在已经实现自动调整局部放大后的标注尺寸比例，那么从技术角度来说系统完全可以计算出轴心轴的位置只是要将原图的中心轴与局部放大图做个关联设置既然系统能找到放大后中心轴的位置当然就能自动标注出来。我是这样理解的

xiexiaobing · 发表于 2011-4-24 17:29:00

不是一副图纸而是一个局部放大视图对应一个基准

xiexiaobing · 发表于 2011-4-25 08:50:00

我目前就是用的这种方法不过一点也不方便也比较容易出错

xiexiaobing · 发表于 2011-4-25 14:59:00

扎没有人进来讨论呢我郁闷……

xiexiaobing · 发表于 2011-4-25 16:43:00

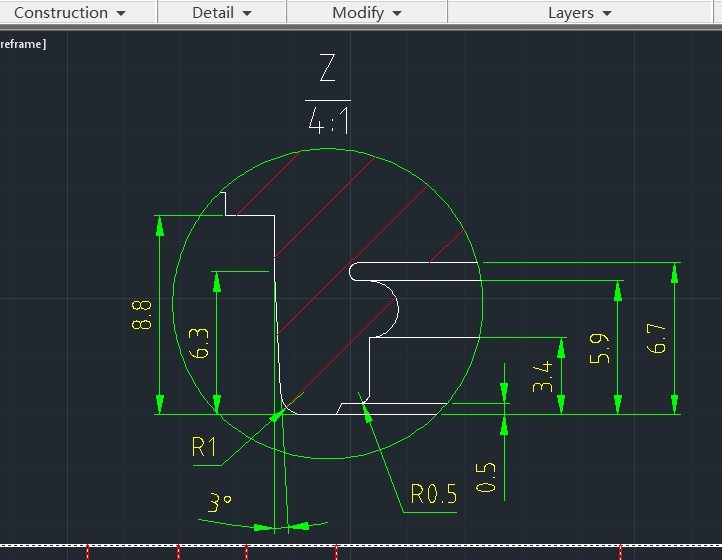

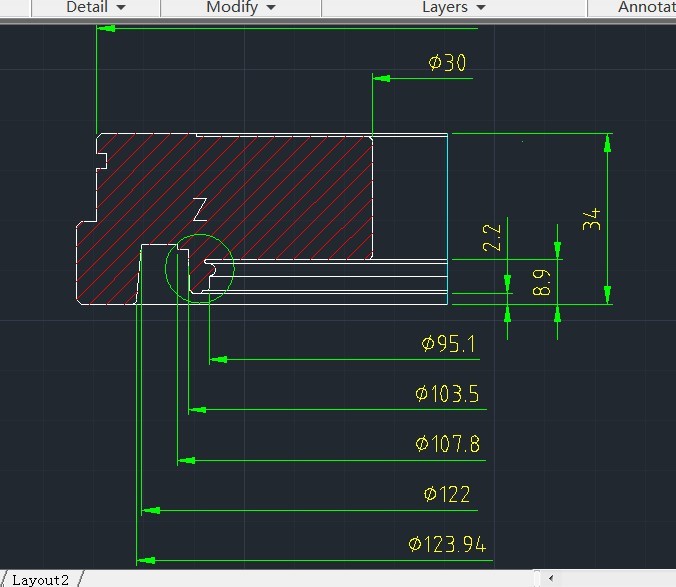

徐老师我们公司就是生产密封件的。模具的结构基本相同，你看上面这结构在原图上(A4)是没有办法标出来的否则一片模糊，要不是不得已我又怎么会在局部放大图中去标注直径呢

xiexiaobing · 发表于 2011-4-25 16:45:00

还有更复杂的没贴出来尤其是标注节点尺寸的时候（数控加工用）在原图上标注就没法了
