三维图中的剖视——截面

fengrongtan · 发表于 2011-5-20 15:57:00

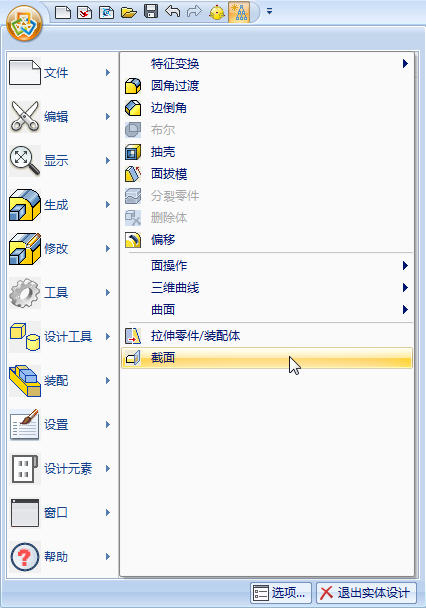

这些日子接到好几次关于三维图中剖视的咨询，所以推测这里也可能有人需要它。在这里介绍一下。这个问题在帮助主题的7.4.6中，大家也可以到那里看的更详细。将希望剖开的外壳零件们组成一个装配，然后在该装配被选择的情况下，到菜单“修改”->“截面”（不选择实体的状态下该按钮是灰的）。

jpg

然后在“截面”对话框中选择截面的类型，然后单击“定义截面工具”按钮。

jpg

bamzhjiyou · 发表于 2012-3-23 09:14:00

真好

guochangb · 发表于 2011-6-7 08:43:00

很好，多谢老师了，可是如果我想剖成直角的剖面可以吗？向各位老师请教。望回复

wxw421 · 发表于 2011-6-6 16:13:00

无事浏览技术论坛，发现此贴。按步骤做了个油缸的剖面，并举一反三的保留了活塞和活塞杆不剖效果很好。谢谢冯老师。又进步了一点

happyrat · 发表于 2011-6-6 20:27:00

可以把剖面压缩掉

gzd8831557 · 发表于 2011-5-31 18:33:00

真不错说的很详细以后希望老师们都能这样谢谢

guochangb · 发表于 2011-6-2 13:35:00

学习了，谢谢老师，也希望以后多发一些

wlb1967 · 发表于 2011-6-1 07:51:00

很使用的功能，不过楼上说的问题还请解决一下。

dongchongxiacao · 发表于 2011-5-31 17:50:00

到菜单“修改”->“截面”（不选择实体的状态下该按钮是灰的）。
不错，很实用的技巧。

zzx333 · 发表于 2011-5-31 19:49:00

这个截面功能还有待改进：
1、剖切装配体时链接的零件，不同方向的都会剖到；见装配截图。
2、如果在装配图中不删除截面的话，打开零件时，零件保持剖切状态，并且无法在零件层面取消剖切；见零件截图。
以上望版主确认，看看是否可以改进。

jpg

jpg
