prcgpf · 发表于 2014-1-14 08:57:12

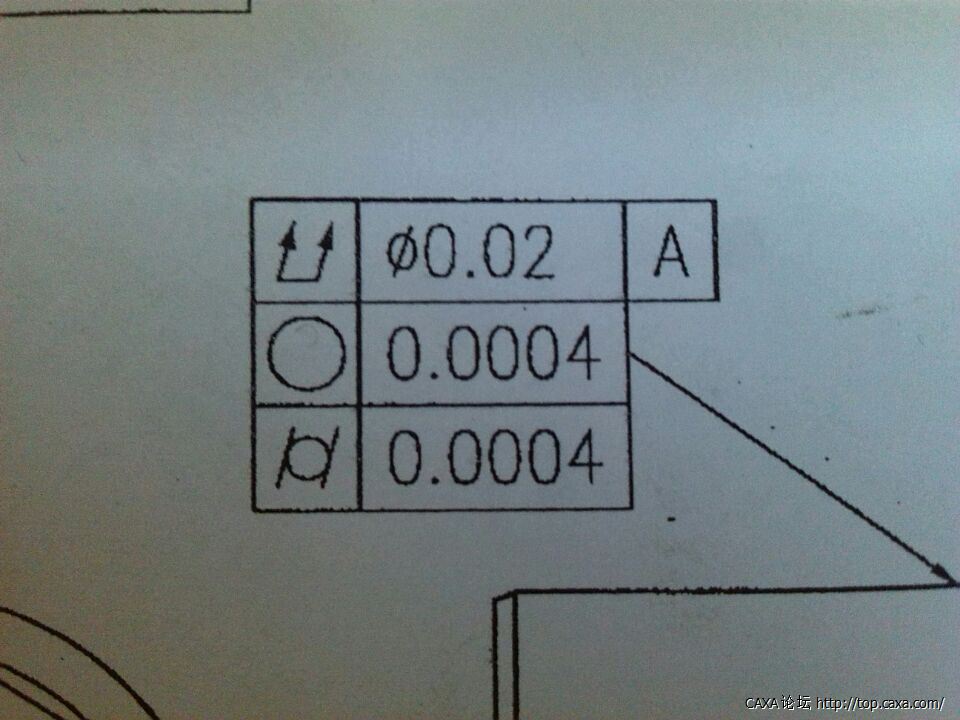

电子图板里面如何标注图片图片中所示的圆度，圆柱度？只能标注到0.004，到0.0004的时候就变成0了

prcgpf · 发表于 2014-1-19 21:50:11

回复 8楼osis的帖子

非常感谢，

！

osis · 发表于 2014-1-18 13:15:11

形位公差的数值可不是随意选的，必须根据GB/T 1184按尺寸参数和公差等级来选定。楼主的标注中，跳动数值前的直径符号不应该有，去掉，跳动、圆度和圆柱度同时标注就错误了，图中满足了圆柱度要求也就满足了圆度和跳动的公差要求，可以去掉圆度和跳动要求。

erss · 发表于 2014-1-18 11:28:54

这要求也太高了！不知是用在哪的零件？

prcgpf · 发表于 2014-1-14 09:54:50

回复 3楼ceilingmouse的帖子

圆柱度是指任一垂直截面最大尺寸与最小尺寸差为圆柱度。圆柱度误差包含了轴剖面和横剖面两个方面的误差。
圆柱度标注示例和公差带
圆柱度的公差带是两同轴圆柱面间的区域，该两同轴圆柱面间的径向距离即为公差值

网上找的，呵呵！

prcgpf · 发表于 2014-1-14 09:48:18

回复 2楼cwa9958的帖子

,解决了！！！

微笑之翁 · 发表于 2014-1-14 09:45:31

回复 3楼ceilingmouse的帖子

形位公差的一个名称代号，在一个圆形中不能超过设定的值如0.02，仅供参考

ceilingmouse · 发表于 2014-1-14 09:31:28

啥叫圆柱度啊，我不明白啊。

cwa9958 · 发表于 2014-1-14 09:15:01

样式管理－－形位公差风格－－单位
