零件级别的镜像和阵列只能用三维球么

heshipei

零件级别的镜像和阵列只能用三维球么？注意：是零件级别的，不是特征和体。零件A相对于某一基准面或零件B的某一个平面镜像，怎么操作？     我嫌三维球速度太慢，另外镜像之后没有零件级别的约束关系。。。捣鼓了半天没找到怎么操作的，先谢谢各位大神了

408231928

复杂一点的矩形阵列可以用图素库里面工具里面的阵列。类sw那样的装配关系镜像我从没用过，caxa我就是要类实际的那种装配，全是三维球无约束组装。

cyzhlybwgl

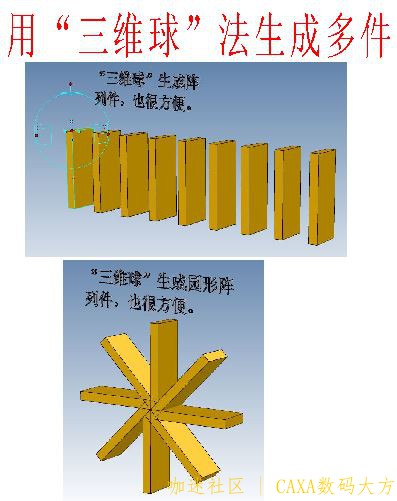

”阵列“和““三维球”用起来都很方便
供参考！

heshipei

408231928 发表于 2024-11-26 14:07
复杂一点的矩形阵列可以用图素库里面工具里面的阵列。类sw那样的装配关系镜像我从没用过，caxa我就是要类实 ...

一个一个做，是可以做出来的，主要是为了效率和方便后续修改。。。

kan1224

做链接，后面改一个，其它有链接关系的都一起改

ctfallenleaf

请问三维球怎么做圆形阵列呀？

clytze

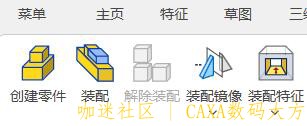

2025版本里增加了镜像装配，可对零件和装配体进行镜像，可保持镜像关系

cyzhlybwgl

ctfallenleaf 发表于 2024-12-6 15:36
请问三维球怎么做圆形阵列呀？

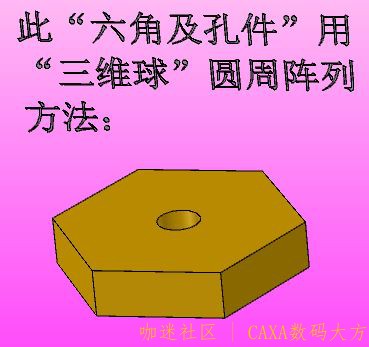

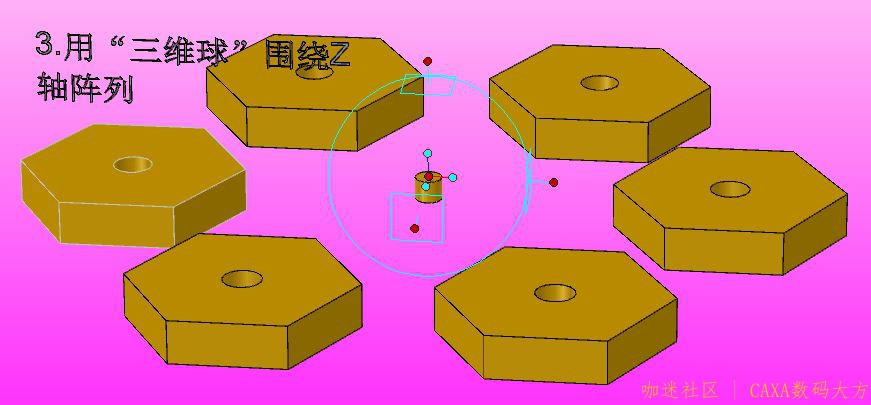

用“三维球”圆周阵列，

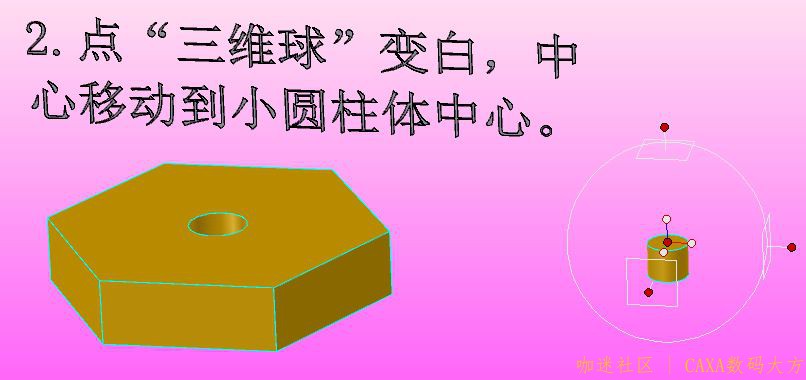

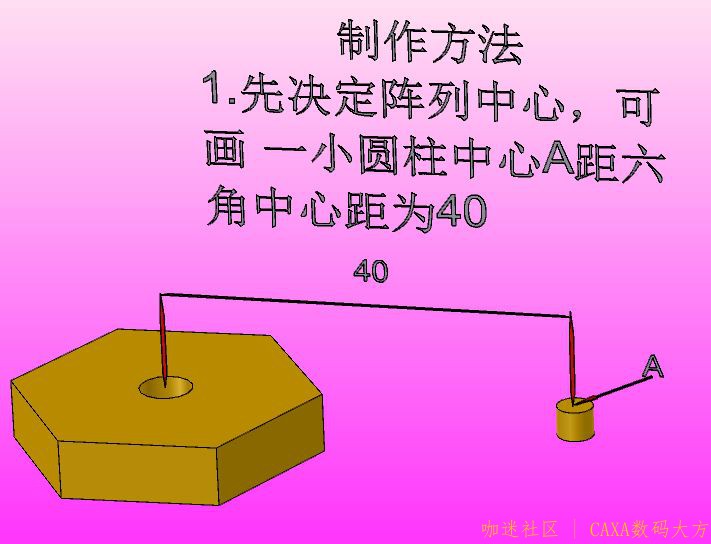

给个过程制作参考！

ctfallenleaf

cyzhlybwgl 发表于 2024-12-19 20:40
用“三维球”圆周阵列，
给个过程制作参考！

明白了，要按着右键拖动旋转才能出来，这个功能不好发现啊。

来了溜了

圆形阵列

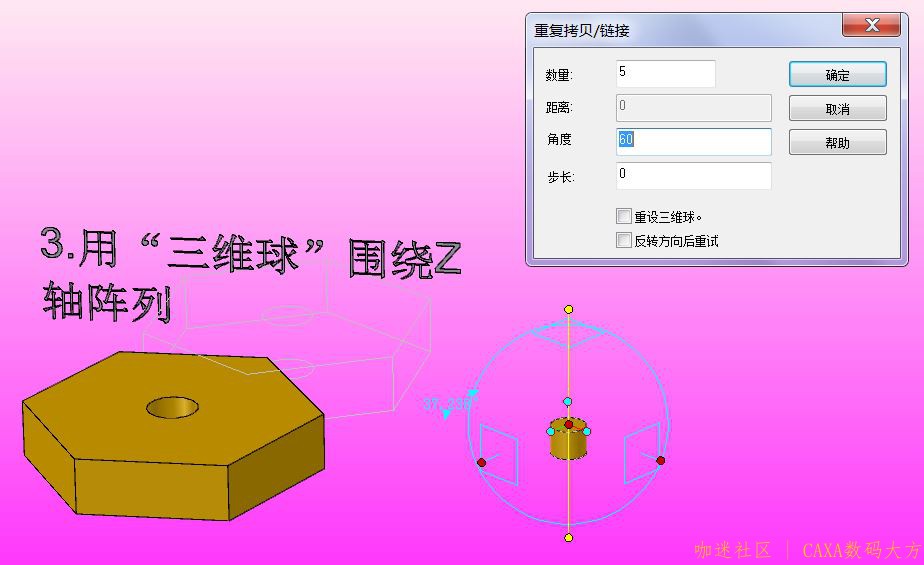

在相应的对象上激活三维球而指定一个主控图素后，将三维球重定位到阵列中心的对应位置。选择阵列旋转轴的某一外手柄，指定旋转轴，在三维球内右击鼠标并拖拉使其旋转，然后放开鼠标。从随之出现的弹出菜单，选择“生成圆形阵列”、输入相应的数目和角度值然后单击“确定”。（同样，可以在一外手柄上右击鼠标然后从菜单中选择“生成圆形阵列”）。其编辑方式与线性阵列的编辑方式相同。

注意：含有一个组合件的阵列只能在该组合件（其父级）层中重定位。
