怎么实现零件孔位的尺寸联动

a489685453 · 发表于 2012-5-17 11:02:00

做了一个立侧梁，也就是槽钢上面打了12个孔，立侧梁的长度是变化的，但孔的位置和立侧梁的两端的尺寸约束是不变的。
我现在想问的是，怎样设置才可以达到，槽钢的长度发生改变时，孔的位置也相对的发生改变。
孔与槽钢两端的距离尺寸见附件！
谢谢.~~~~

立侧梁.ics (109 KB, 下载次数: 17676)

fengrongtan · 发表于 2012-5-17 11:22:00

要实现孔位置的定位，要在孔图素状态下添加智能标注，即先拾取孔到图素状态，然后再点击“智能标注”。如果此尺寸固定，就锁定此尺寸即可。
如果没有选择实体先点“智能标注”，默认就添加在零件状态了，此时图素之间的尺寸标注仅有测量显示的功能，没有定位功能。
下面是我修改了一边的文件，供参考。

立侧梁单边修改文件.ics (119.5 KB, 下载次数: 14530)

fengrongtan · 发表于 2012-5-17 11:24:00

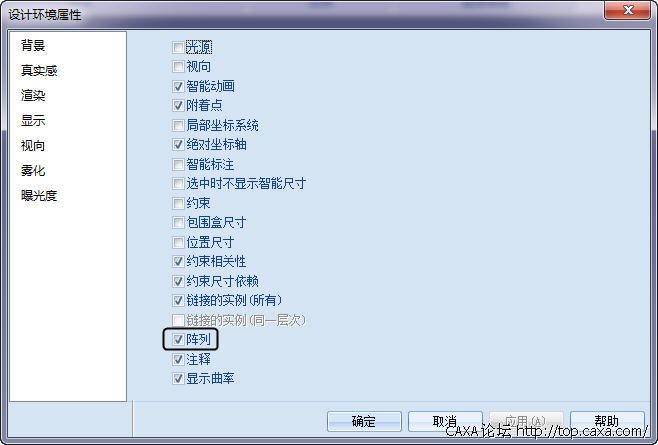

设计环境空白处点右键，可通过“显示”对话框中去掉此项勾选不显示孔阵列的阵列数据。

jpg

a489685453 · 发表于 2012-5-17 11:26:00

谢谢您.....

自学CAD · 发表于 2012-5-17 14:53:00

冯老师是很犀利的！

lhj2753643 · 发表于 2012-5-17 15:37:00

原来这样

a489685453 · 发表于 2012-5-18 10:02:00

昨天进行测试了一下，发现了一个问题，就是设置好以后增加槽钢的长度的时候孔位的距离是正确的，但是你在减小槽钢的长度的时候就会出现错误，这是怎么回事呢.....

fengrongtan · 发表于 2012-5-18 10:58:00

昨天修改后的模型，在减小槽钢长度值时会出现多解的现象：第二个孔会跑到第一个孔的另一个方向满足约束要求，第三个孔与第一个孔重合，也满足约束要求。如果拖动槽钢减小尺寸时不越过第二个孔即可保持正确求解。

fengrongtan · 发表于 2012-5-18 11:03:00

将第二个孔与第三个孔都直接约束到槽钢左表面可解决此问题。

立侧梁单边修改文件0518.ics (117.5 KB, 下载次数: 18100)

a489685453 · 发表于 2012-5-18 12:39:00

嗯嗯...我您说的方法我昨天也已经尝试过了，三个孔全部都是以两侧设置的尺寸约束，可还是有问题的存在！
如果槽钢的尺寸缩短不大的话，不会出现错误，如果尺寸变动较大，第二个孔会在槽钢的另外一面生成尺寸约束，约束值是正确的，但是孔图素会不出现在槽钢变化后的本体上，第三个孔也是一样...
