钣金件生成二维工程图的步骤？

xffwd · 发表于 2011-4-18 17:27:00

如何利用CAXA实体设计的绘图功能生成已展开或未展开钣金件的详细二维工程图?

fengrongtan · 发表于 2011-4-19 16:48:00

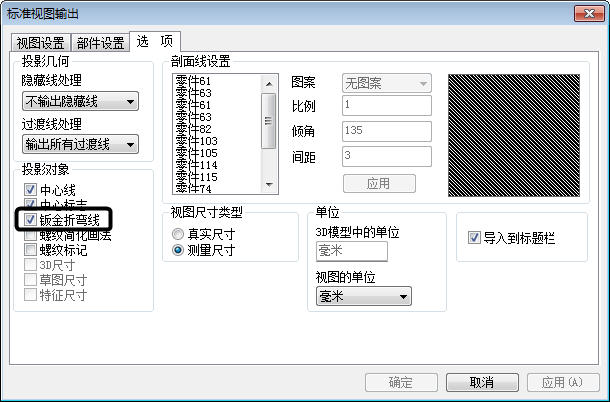

到二维工程图环境中投影即可。展开的钣金如果需要折弯线，可以在标准视图对话框中选择“折弯线”。

jpg

xffwd · 发表于 2011-4-20 11:28:00

钣金件生成二维工程图前，在三维图中是否一定要实体展开？钣金件实体展开后我选择钣金折弯线后投影生成二维工程图怎么没有钣金折弯线生成？请给详细的操作说明。谢谢！

xffwd · 发表于 2011-4-20 16:45:00

实体设计帮助文件中有这样一段描述：
9.2.8 展开/复原钣金件
钣金件设计一经完成，其逻辑上的下一步操作应是生成零件的二维工程图。由于钣金件设计需要用于制造目的的展开工程图视图，为此CAXA实体设计提供了一个简单过程来展开已完成零件然后返回到它的弯曲状态。
展开和复原钣金件操作
1、在零件编辑状态选定零件。
2、从钣金工具条上选择“钣金展开”按钮或在“工具”菜单中选择“钣金展开”。零件将在设计环境中以展开状态显示。
3、此时，应该按照第11章中名为“生成钣金件的二维工程图”一节中描述的步骤进行操作。
请问第11章中名为“生成钣金件的二维工程图”一节在什么地方。帮助文件中怎么找不到。

xffwd · 发表于 2011-4-24 09:24:00

还是自己搞定了，说起来很简单但帮助中没说清楚。钣金设计完后把它展开，压缩钣金件，解压缩展开的钣金件然后按三维图生成二维工程图方法，选中钣金折弯线即可生成钣金件的二维工程图。

chsgcopper · 发表于 2011-4-28 08:37:00

不对吧，楼主，我一直被钣金折弯线困扰，试了你的方法，不成功。我用的是CAXA2011R2 64位

jzlbh · 发表于 2011-4-28 11:18:00

看看这个http://top.caxa.com/showtopic-3775.aspx
注意选择正确的“配置”
