CAXA实体设计三维转二维问题

99099800 · 发表于 2011-7-19 12:00:00

各位专家老师好：          我在使用CAXA实体设计三维转二维时出现了以下问题：
   1.出现“起点和末点重合”的错误提示；

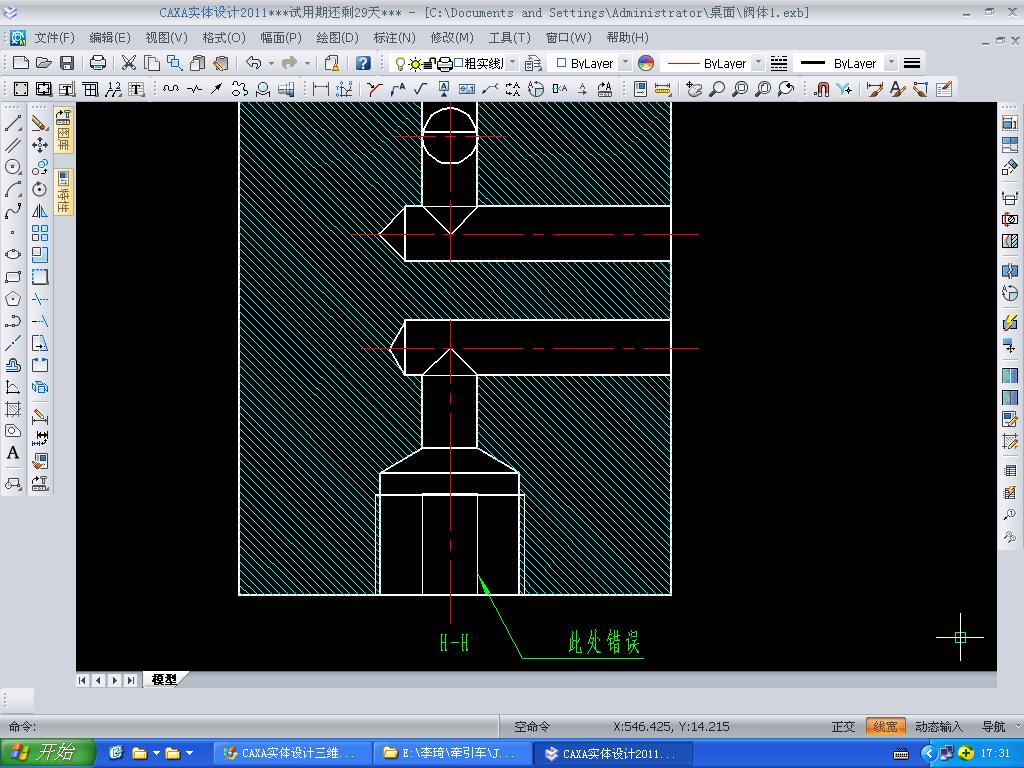

   2.在生成的二维图上内螺纹无法生成正规的画法，只能看到一个圆。
   附件是我画的阀体，麻烦各位专家老师帮看看，我是在哪里出了问题，谢谢！

wlb1967 · 发表于 2011-7-20 08:23:00

1、看你的图应该不是实体设计做的
2、你的螺纹用的贴图，改用修饰螺纹就可以了

dongchongxiacao · 发表于 2011-7-20 12:16:00

这种类型的零件最好用修饰螺纹，快。而用工具中的孔生成较慢，而且容易出问题

dongchongxiacao · 发表于 2011-7-20 12:44:00

刚才看了一下你的源文件，估计问题出在操作上，最关键的时大孔中套小孔这一点值得注意，下图是我将大孔里的小孔删掉后螺纹就出来了。你可以根据这个思路，回忆一下你的建模顺序，操作方法等，从中找出原因。

dongchongxiacao · 发表于 2011-7-20 14:44:00

估计操作上又一次错误，你可以新建一个环境，重新建一次模，建模的时候先不要打小孔，打孔做好后在做小孔，一步一步的去验证，才能找到原因所在。记住必须新建一个设计环境，老环境中是无法验证的。

99099800 · 发表于 2011-7-20 11:48:00

1.我的图纸使用CAXA实体设计2011r2版做的，先画的三维，后转的二维；
2.螺纹和孔是用工具里的自定义孔做的。

99099800 · 发表于 2011-7-20 12:50:00

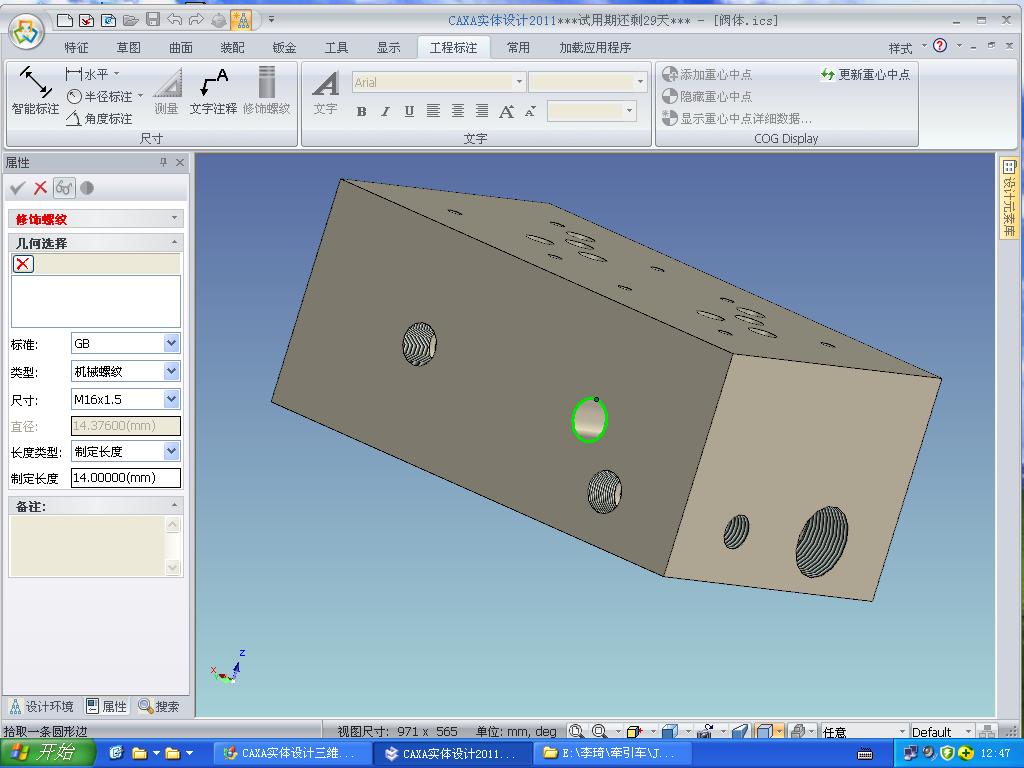

首先感谢您及其它老师的帮助，我图中的螺纹大部分都是标准螺距，并且也是系统自动生成的；我用修饰螺纹重新做了一个孔，但系统不让我选择。详见附件

99099800 · 发表于 2011-7-20 12:54:00

弱弱的问一下，如何删除大孔中的小孔？我的M6*1的内螺纹是自定义孔生成的，没有其它的啊？
求教！

99099800 · 发表于 2011-7-20 13:13:00

我把所有直径10的孔都删掉后，螺纹就出来了，但原因不详！

99099800 · 发表于 2011-7-20 17:38:00

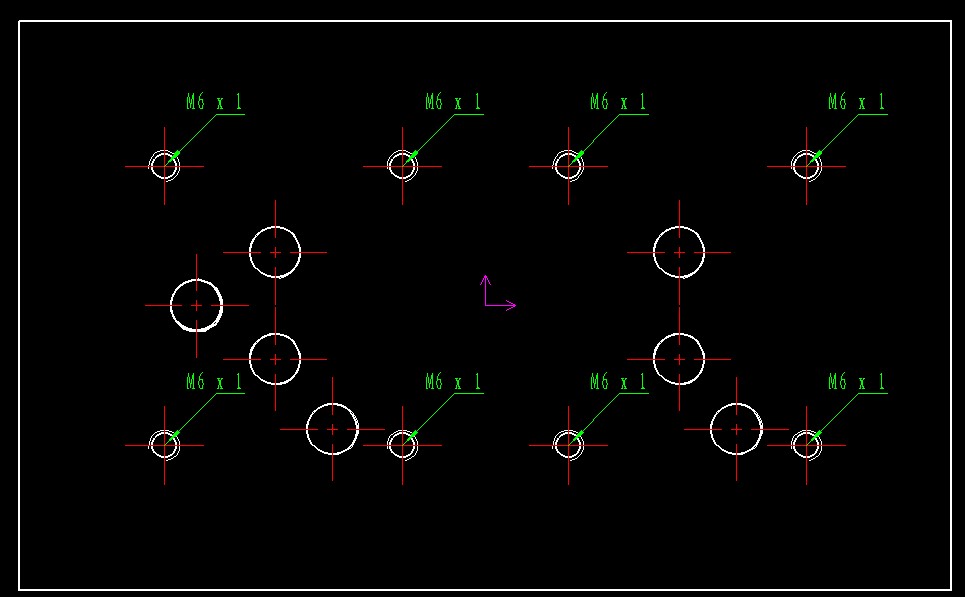

感谢专家的指导！我在原图上重新绘制了小孔，重新生成二维图，没有报错，但却出现了很多不该有的线，详见附件!

我又重新画了个方块，进行了自定义孔的操作，生成的二维图还是有这个问题（在同一个位置先钻小孔，再钻大孔后攻丝，会有不该有的线出现）。

阀体1.exb (261 KB, 下载次数: 2863)

阀体1.ics (349 KB, 下载次数: 2821)
