如何画凸轮

liujd2011 · 发表于 2019-8-12 08:41:41

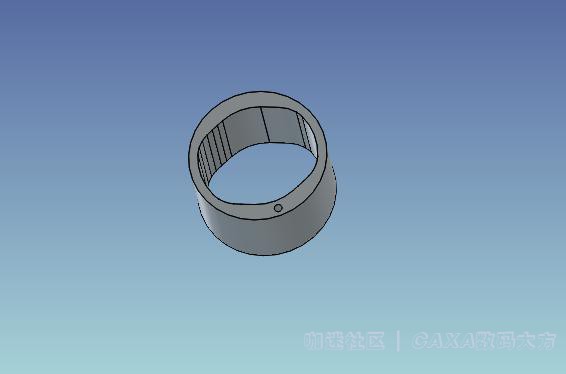

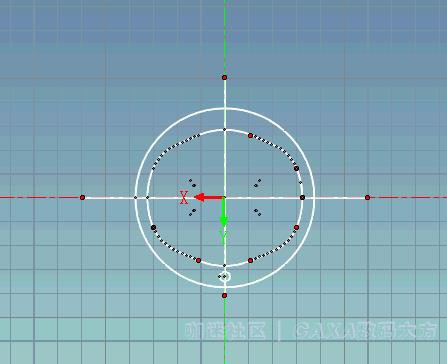

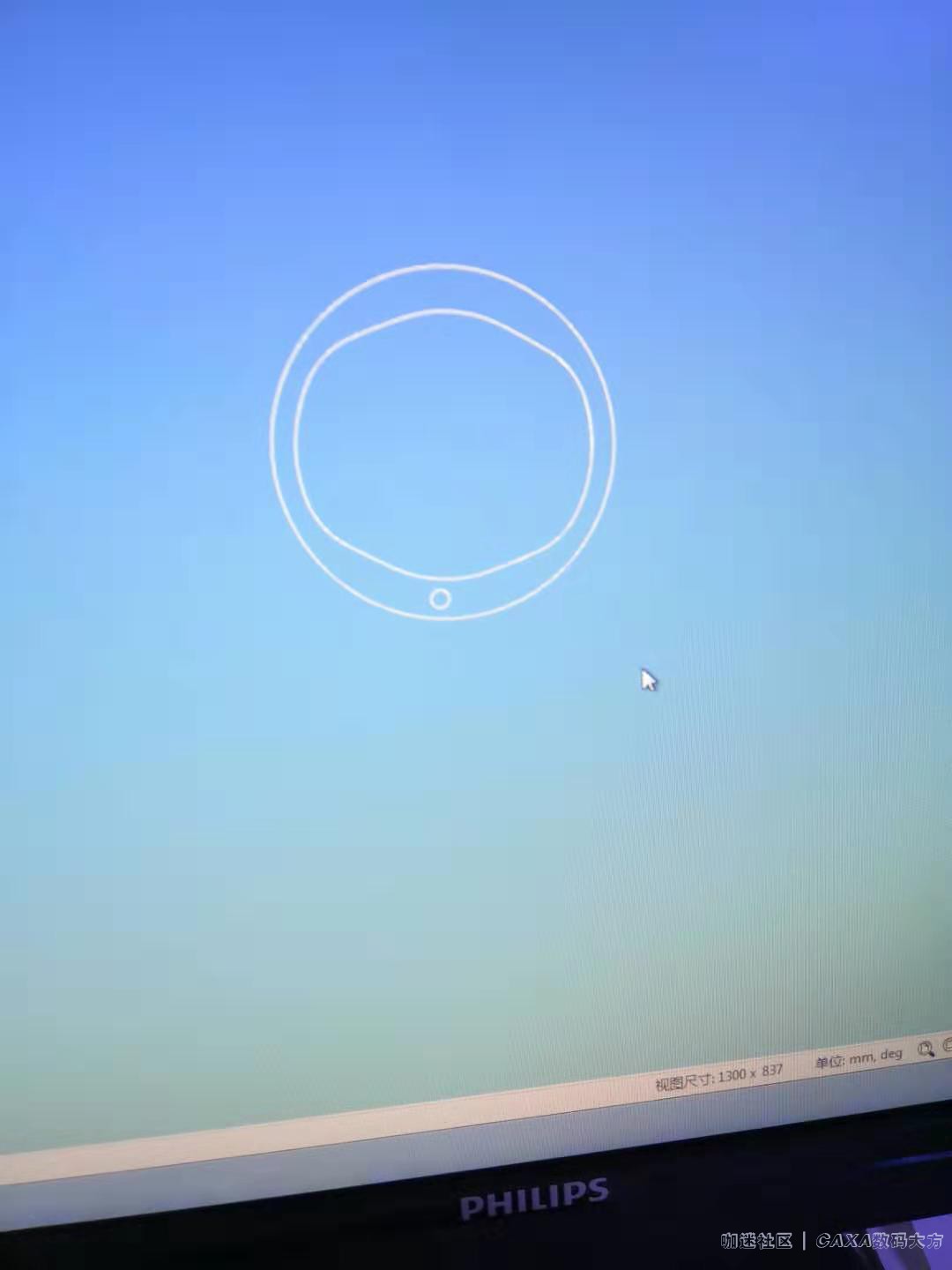

我先绘出凸轮各个点然后用样条曲连接成的草图

scjd · 发表于 2019-8-12 10:14:32

把原文件发上来吧。

liujd2011 · 发表于 2019-8-12 11:22:10

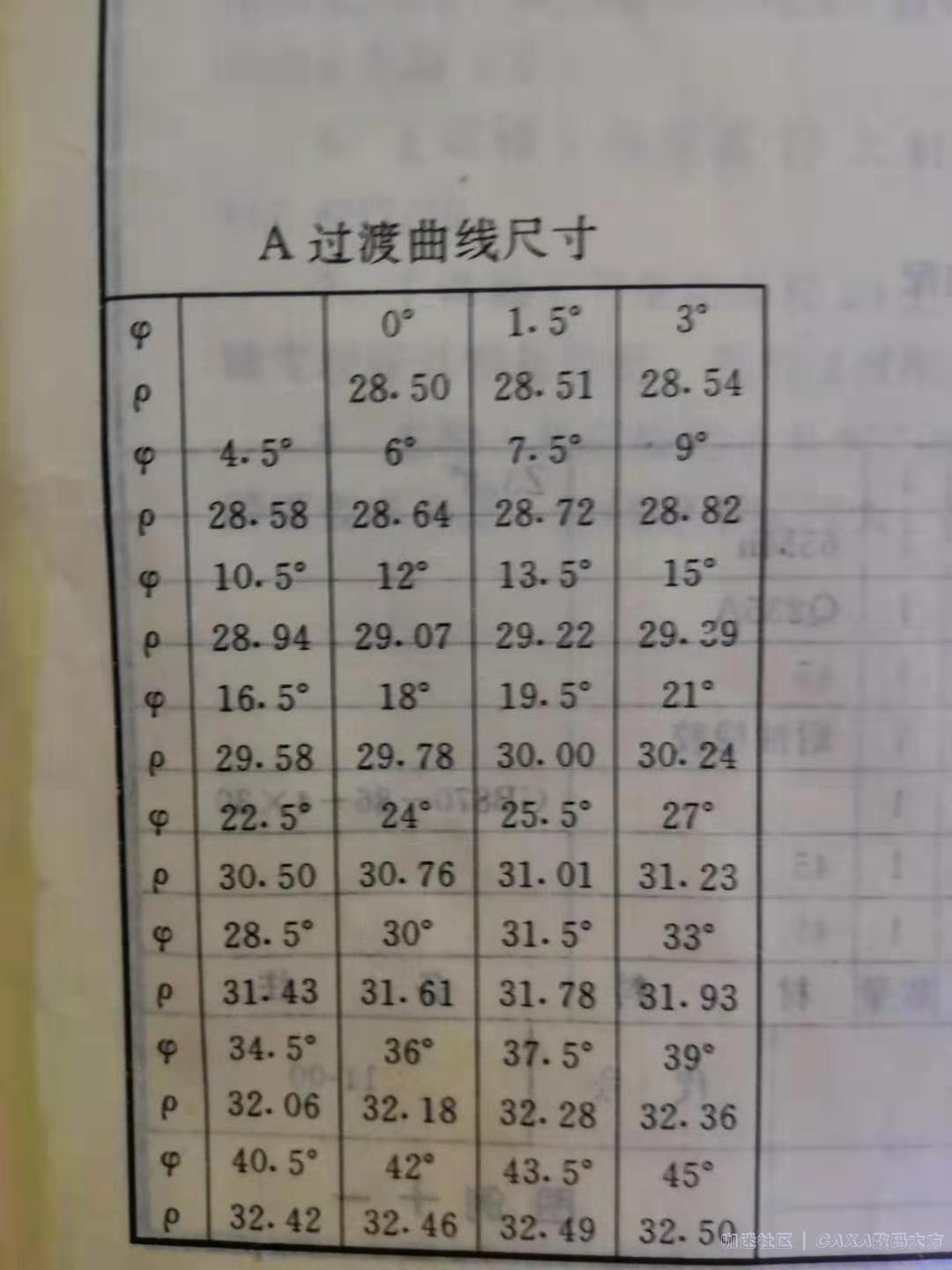

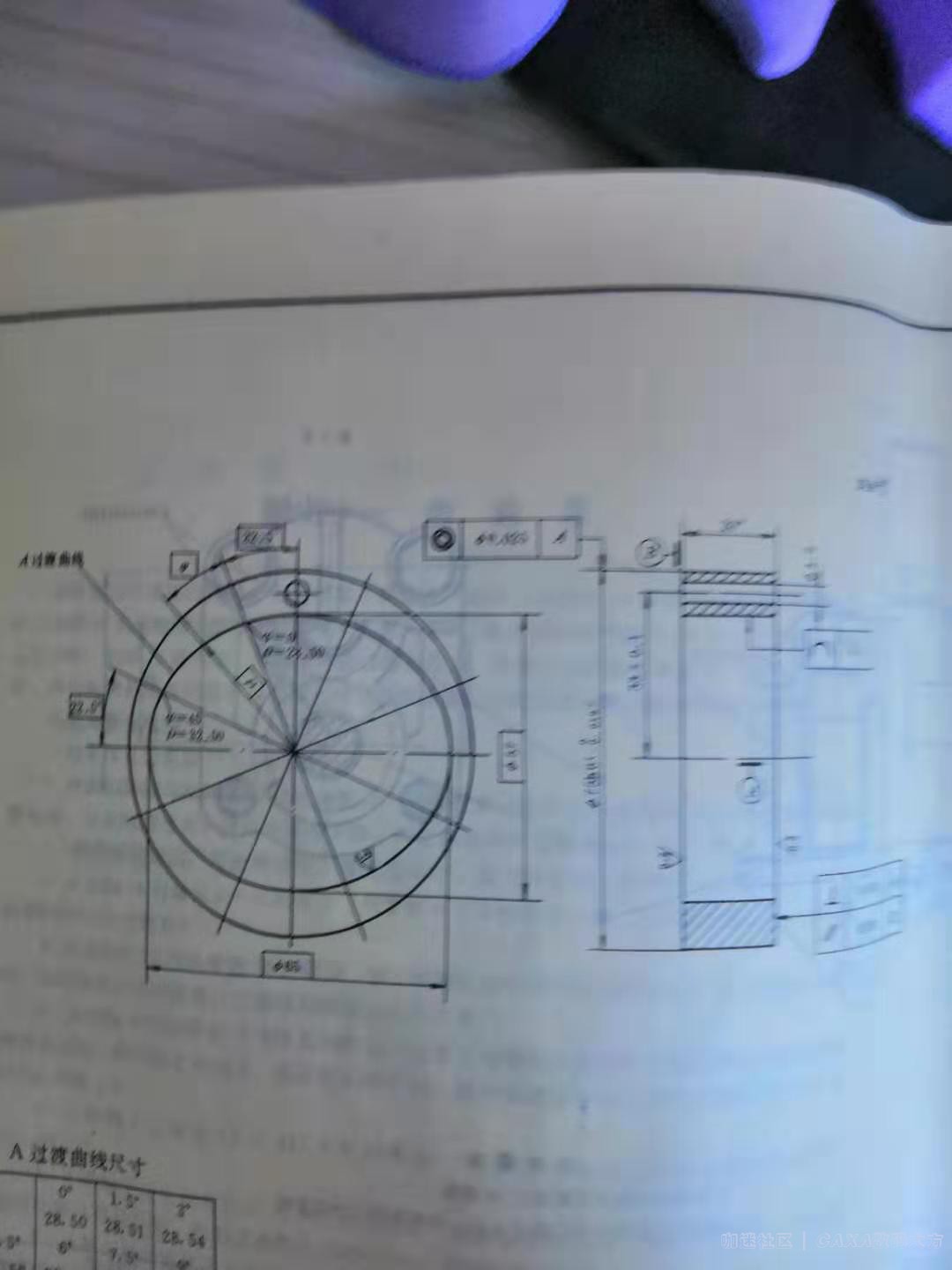

这是原图

scjd · 发表于 2019-8-12 11:43:53

把你画的实体设计文件发上来，草图在里面。

liujd2011 · 发表于 2019-8-13 18:05:25

定子.exb (91 KB, 下载次数: 14259)

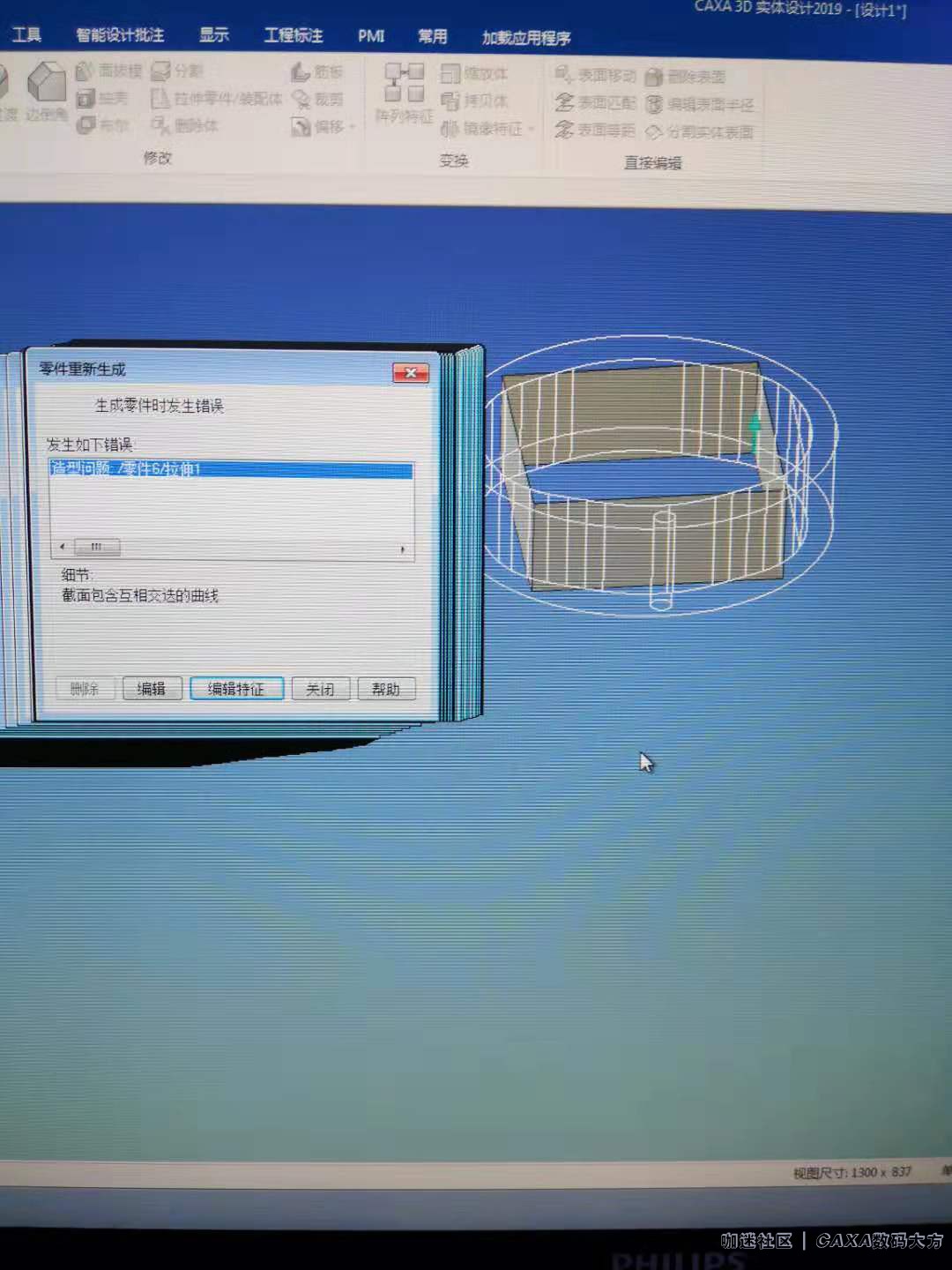

当时用实体画出草图，拉伸量上图那种情况后没保存；改用电子图版做的依如此。请看电子图版原文件

scjd · 发表于 2019-8-13 20:49:28

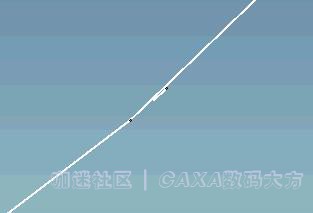

细小的线段太多，关键是右下角有一条太短太短的线段你没有察觉删除就好了。

scjd · 发表于 2019-8-13 21:04:04

刚入门有些难度。尽量把草图放大观察。

liujd2011 · 发表于 2019-8-14 15:25:31

本帖最后由 liujd2011 于 2019-8-14 15:29 编辑

谢谢，

我回去再检查一下

WJQW · 发表于 2019-8-16 09:22:53

scjd 发表于 2019-8-13 21:04
刚入门有些难度。尽量把草图放大观察。

楼主，除了把草图放大观察，还有没有什么方法检查重线？这个图中的删除重线的命令在哪里

scjd · 发表于 2019-8-16 10:03:47

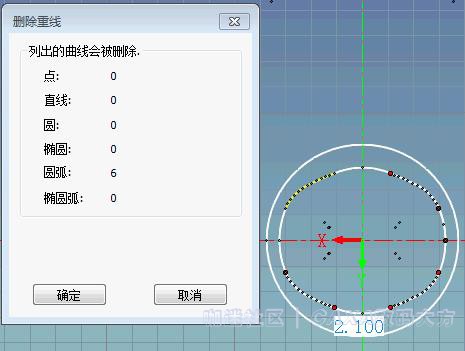

在草图编辑状态下框选草图，点删除重复键。
