元亨石油设备:CAXA PLM提升企业信息化管理

2010-03-09    作者:    来源:

企业背景

宝鸡市元亨石油设备有限责任公司成立于1994年,是从事地层测试器、井下工具和其他钻采设备配件的设计开发、生产销售和服务的专业性公司,是中石油、中石化一级供应网络成员单位。产品主要应用于石油勘探、开发领域。产品遍布国内各油田,且远销东南亚、中东、美洲等地区。

企业应用需求

1、设计工程师设计的二维图纸没有统一的模板和规范。

2、以前使用的二维CAD软件厂商产品单一,没有其它的的产品线,软件之间无法关联和很好的兼容。

3、公司多年来积累了大量的图纸和设计资料,分散保存在不同的计算机中,安全性得不到保障。图纸之间的借用、查找非常困难,同时版本混淆不清,各部门间的资料交流困难。

4、BOM数据的提取和录入占用了太多的时间,图纸BOM表的提取和录入都需要技术人员依靠制作WORD或EXCEL手工录入和逐次校对,需要大量的时间。

选择CAXA

1、CAXA有针对制造业企业的PLM整体解决方案,软件可以根据企业情况进行有效的组合;

2、CAXA图文档是专门针对中小企业量身定制的,成本相对低,性价比高,实施周期短,见效快;

3、CAXA有本地用户成功应用案例和服务制造业的丰富经验,有本地化的售后服务;

4.各种BOM汇总提高工作效率,减少差错;

5、通过CAXA图文档进行零件设计等工作的流程监控。

方案实施

1、规范设计数据源头

公司统一了二维CAD设计软件平台,应用CAXA电子图板模板建立起了一整套标准的企业绘图模板,规范了设计图纸的图框、标题栏、明细栏样式、需要填写的数据和填写方式等,使公司图纸管理达到初步标准化。

2、安全管理和共享设计数据和文档

通过企业产品数据访问权限的设定,有效地管理产品图纸、明细表、BOM表和相关文档的创建和共享,为技术、管理等部门提供准确、一致、完整的产品技术数据,并且建立起完整的技术文档管理体系,实现产品技术文档的电子化和成套管理,使产品数据处于有效与有序管理中,为相关人员提供方便的查询、浏览、借用和输出报表的工具。

3、BOM表自动提取和录入

设计部门只需提供产品自制件、标准件、企标件等统计报表,CAXA图文档可根据产品结构自动创建相应的报表。每个产品BOM表的提取和录入仅需10分钟左右,提高效率200倍以上;用户还可以自定义报表中需要输出的零部件物理属性,并通过用户定制进行报表的打印预览、打印、文件输出和修改等操作。

实施效果

设计方面:

1、统一以CAXA电子图板做为二维的设计平台,取代以前的CAD软件;

2、根据企业的实际情况,制定了一套标准的绘图模板;

3、把以前部分的CAD图纸全部转化为CAXA电子图板的格式;

管理方面:

1、积累企业知识库;

2、技术中心图纸更加规范;

3、及时发现图纸问题,减少图纸的出错率;

4、个性化参数定制,提高查询效率和准确性;

5、自动化BOM输出,简化BOM工作,减少重复劳动和出错率;

6、各种工具软件集成在CAXA PLM解决方案提供的管理平台上,实现数据的安全与共享;CAD和CAPP中的信息实现结构化管理,每个文档都有对应其生命周期阶段的状态标识,如创建、出库、入库、归档等和提供图纸的增加、导入、出库编辑、复制等操作。系统可以提供内嵌的浏览器,该浏览器可以实现对autocad、ug等软件以及doc文件、exl文件、txt文件、bmp文件、jpg文件、tif文件等文件的浏览。

工艺方面:

利用CAXA工艺图表解决了工艺设计需要处理的大量图形信息、数据信息,大大提高了工作效率,提高了工艺文件的标准化。

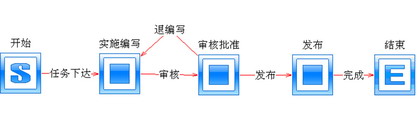

流程管理方面:

1、产品测绘工作流



2、产品技术标准编写工作流



3、产品技术文件更改工作流



4、项目设计和开发工作流





5、产品设计和开发工作流



6、产品使用及加工过程技术问题处理工作流





7、零件设计工作流



BOM管理方面:

材料消耗定额汇总、工具明细表、工艺工时汇总明细表、工装明细表、机械加工工艺路线表模板、零部件分类明细表、零件成本核算表模板、明细表汇总、外购件明细表、整机成本核算表模板、专用工艺装备组合夹具明细表.。
